Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: TSC
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: USD20~USD300
Szczegóły pakowania: KARTONIKI
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa produktu: |
Ogranicznik momentu obrotowego typu kulkowego TSC |
Gwarancja: |
12 miesięcy |
Elastyczny lub sztywny: |
Sztywny |
Materiał: |
Stal |
Typ struktury: |
Typ kuli |
Podanie: |
Koło pasowe, koła zębate, sprzęgło |
Nazwa produktu: |
Ogranicznik momentu obrotowego typu kulkowego TSC |
Gwarancja: |
12 miesięcy |
Elastyczny lub sztywny: |
Sztywny |
Materiał: |
Stal |
Typ struktury: |
Typ kuli |
Podanie: |
Koło pasowe, koła zębate, sprzęgło |

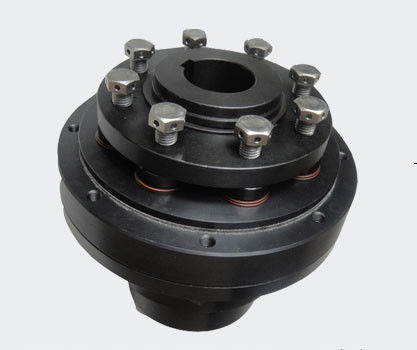

Ogranicznik momentu obrotowego sprzęgła typu kulowego TSC Ogranicznik momentu obrotowego wału sprzęgła
Wprowadzenie produktów
Sprzęgło ogranicznika momentu tarcia jest również nazywane sprzęgłem bezpieczeństwa.Sprzęgło ogranicznika momentu obrotowego tarcia jest często używane do montażu między główną i pasywną stroną przenoszenia mocy, gdy błąd przeciążenia wystąpił powyżej ustawionej wartości (moment obrotowy), a ogranicznik momentu obrotowego spowoduje separację, w ten sposób skutecznie chroniąc maszyny napędowe, takie jak silnik, reduktor , serwomotor) oraz obciążenie, powszechna forma jest następująca: sprzęgło ogranicznika momentu tarcia i ogranicznik momentu kulkowego.
Konstrukcja montażowa ogranicznika momentu obrotowego to wał-wał, wał-kołnierz, synchroniczne koło pasowe z wałem, wał-koło zębate, wał-koło zębate, wał-koło pasowe i tak dalej.
Sprzęgło ogranicznika momentu obrotowego tarcia jest stosowane w sprzęcie drukarskim;przemysł akumulatorowy, przenośnik złomu żelaznego, linia produkcyjna transportująca, rozdzielacz.
Ogranicznik momentu z kulkami stalowymi (ogranicznik momentu obrotowego) cechuje: precyzyjny, samoczynnie resetowany ogranicznik momentu z kulkami stalowymi, wbudowany precyzyjny mechanizm kulkowy, który w momencie przeciążenia może rozłączyć przekładnię aktywną i pasywną.Czas reakcji wynosi 0,001-0,003 sekundy.Ma wiele form instalacji, takich jak koło zębate wału, wał wału, kołnierz wału, koło pasowe synchroniczne wału, koło pasowe w kształcie litery V wału, koło zębate wału i tak dalej.Wartość nastawy momentu wysprzęglającego można regulować bezstopniowo w pewnym zakresie za pomocą pokrętła.Wyłącznik krańcowy lub czujnik może wysyłać sygnał elektryczny 24 V DC w momencie przeciążenia, który może być użyty do uruchomienia urządzenia alarmowego (takiego jak dzwonek elektryczny i lampka kontrolna), a także może być użyty do natychmiastowego wyłączenia sterownika.Dzięki wyjątkowo długiej żywotności może wytrzymać niezliczone czynności związane z odłączaniem od przeciążenia.
Zasada działania ogranicznika momentu obrotowego ze stalową kulką: krytyczny moment obrotowy jest kontrolowany przez precyzyjną sprężynę, która może osiągnąć bardzo dokładną wartość momentu obrotowego.W przypadku produktów o tym samym rozmiarze całkowitym można wymienić różne wbudowane sprężyny, aby określić inny moment poślizgu.Służy do montażu wału na jednym końcu i koła na drugim końcu.Po wyeliminowaniu przeciążenia tryb resetowania jest resetowany o 360 stopni w jednym okręgu.Może być podłączony z zewnętrznym wyłącznikiem krańcowym i wyprowadzać sygnał elektryczny w przypadku przeciążenia.Może być stosowany w opakowaniach, sprzęcie elektronicznym i innych gałęziach przemysłu mechanicznego. Jest szeroko stosowany w rozdzielaczu, wytłaczarce ślimakowej, automatycznym transporcie, mechanicznym sprzęcie gumowym itp.
Istnieją dwa rodzaje montażu: montaż wpustowy i montaż tulei rozprężnych
Parametry produktów
| TSC |
Zakres momentu (Nm) | Maksymalna prędkość niezrównoważony obr/min |
Skok podkładki oporowej przy przeciążeniu mm |
Masowe momenty bezwładności | Śruby zaciskowe i dokręcanie momenty dla Φd |
Waga |
|||||
| X | L | M | H | Od strony piasty Kgm2 |
Strona elastyczna Kgm2 |
mm | Nm | kg | |||
| 01 | 5-12,5 | 10-25 | 20-50 | 25-62,5 | 4000 | 1.2 | 0,000211 | 0,000093 | 4xM4 | 4 | 0,68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1,5 | 0,000531 | 0,000234 | 6xM4 | 4 | 1,14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1,8 | 0,001388 | 0,000643 | 8xM4 | 4 | 1,98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2,0 | 0,002846 | 0,001306 | 8xM5 | 8 | 2.88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2,2 | 0,006858 | 0,002649 | 8xM6 | 12 | 4,59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2,5 | 0,029432 | 0,00669 | 8xM8 | 15 | 10,63 |
Wymiar ogranicznika momentu obrotowego TSC
| TSC |
d min | d maks | D | F | E (h6) | K | K 1 | L | H | A1 | A2 | A3 | a | b | S | południowy zachód |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13,5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20,5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
