Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria AA
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Materiał łożyska Łożysko sprzęgła serii AA |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
47-190 |
Moment obrotowy (Nm）: |
17-5813 |
Waga (kg): |
0,23-6 |
Rozmiar otworu (mm): |
15-70 |
Nazwać: |
Materiał łożyska Łożysko sprzęgła serii AA |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
47-190 |
Moment obrotowy (Nm）: |
17-5813 |
Waga (kg): |
0,23-6 |
Rozmiar otworu (mm): |
15-70 |

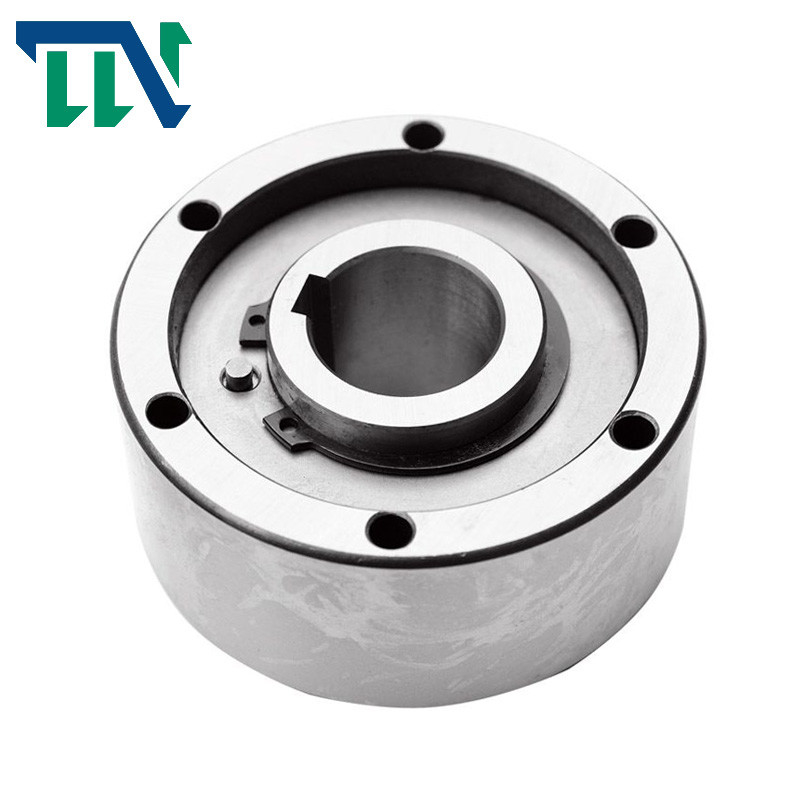

Materiał łożyska Łożysko sprzęgłowe serii AA Łożysko jednokierunkowe
Wprowadzenie do produkcji
Łożysko wałeczkowe to rodzaj łożyska.Gdy czop się obraca, styka się obwodowo z wieloma rolkami zwykle montowanymi na pierścieniu ustalającym.Łożyska wałeczkowe mogą osiągnąć dobrą dokładność i sztywność dzięki obciążeniu wstępnemu.Pierścień wewnętrzny ze stożkiem można również wykorzystać do dowolnej regulacji luzu roboczego łożyska.To rozwiązanie może całkowicie spełnić wymóg zerowego luzu łożyska bębna maszyny drukarskiej
Typ AA to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.
Ta konstrukcja może akceptować niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.
Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowym smarowaniem jest olej.
Bieżnia wewnętrzna jest osadzona na wale.Pasowanie do centrowania bieżni zewnętrznej musi być zgodne z tolerancją H7.
Połączenie bieżni zewnętrznej odbywa się za pomocą śrub przelotowych do klasy 10.9 lub wyższej
Parametry produktów
| Rozmiar | TK1 | Prędkości przekraczania | Waga |
Ciągnąć moment obrotowy |
||||||||||
| dH7 | Nimax2) | Namaks3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
UWAGI
1) T max = 2 &razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy zgodny z DIN 6885.1
