Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria AV
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Łożysko sprzęgła jednokierunkowego typu AV z serii AV |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
83-300 |
Moment obrotowy (Nm）: |
265-11000 |
Waga (kg): |
1,3-42 |
Rozmiar otworu (mm): |
20-120 |
Gwarancja: |
12 miesięcy |
Nazwa: |
Łożysko sprzęgła jednokierunkowego typu AV z serii AV |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
83-300 |
Moment obrotowy (Nm）: |
265-11000 |
Waga (kg): |
1,3-42 |
Rozmiar otworu (mm): |
20-120 |
Gwarancja: |
12 miesięcy |

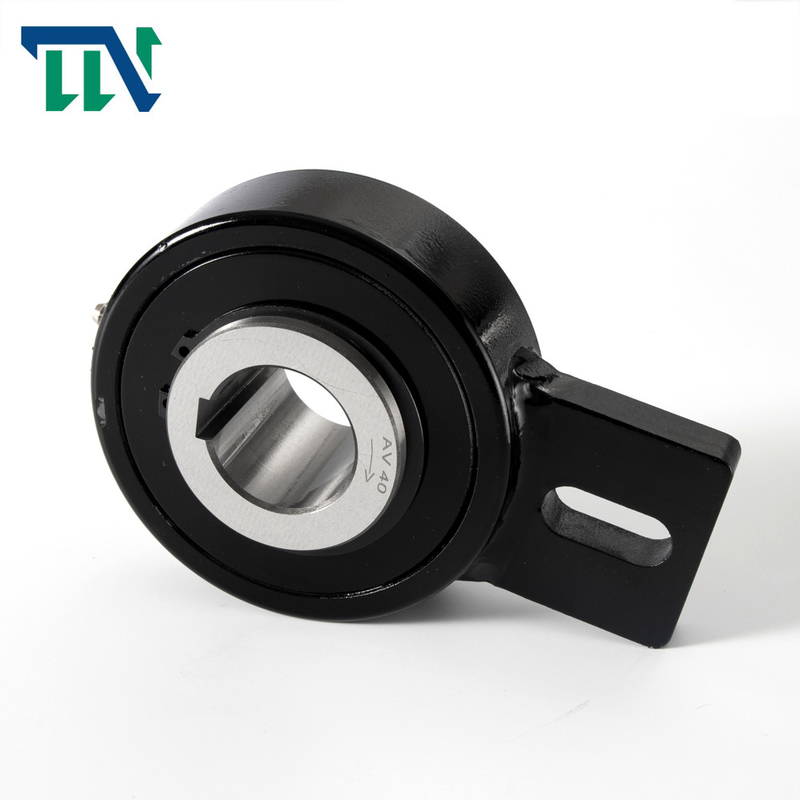

Łożysko sprzęgła jednokierunkowego typu AV z serii AV
Wprowadzenie do produkcji
Struktura: AV to wolnobieg typu rolkowego.Jest samowystarczalny, centrowany przez łożyska ślizgowe dla niskich prędkości obrotowych i uszczelniony metalowymi uszczelkami labiryntowymi zabezpieczonymi osłoną.
Zastosowanie: Głównie używane jako zabezpieczenie, środowiska pracy to wysoka wilgotność, jak maszyny rybackie.
Szczegóły dotyczące opakowania: łożyska ślizgowe przegubowe promieniowe są dostarczane nasmarowane smarem, gotowe do montażu w pozycji pionowej lub poziomej.
• Kompaktowa, wysoce niezawodna iw pełni samodzielna konstrukcja.
• 9 rozmiarów ram obejmujących zakres średnic wału 68-411mm.
• Warianty normalnych, dużych i bardzo dużych wałów dla każdego rozmiaru ramy, co pozwala na dobór łożyska o optymalnym rozmiarze do zastosowania.
• Dostępne z pojedynczymi (dolnymi) nakładkami dociskowymi i możliwością górnego docisku poprzez odchylane górne nakładki dociskowe lub powierzchnię czołową z białego metalu.
• Konstrukcja obejmuje przesunięte obrotowe, przechylne nakładki dociskowe w celu zmniejszenia temperatury filmu olejowego i maksymalizacji grubości filmu.
• Centralnie obracane podkładki można zamontować, gdy wymagana jest ciągła praca w obu kierunkach.
• W razie potrzeby w powierzchnie oporowe można włączyć wtrysk oleju pod wysokim ciśnieniem.
• Obciążenia promieniowe są podtrzymywane na przegubowych nakładkach przechylnych z białym metalem.
• Podkładki oporowe z PTFE mogą być wbudowane w dolną powierzchnię oporową od rozmiaru ramy 9 w górę, aby zwiększyć siłę docisku w dół i zmniejszyć rozmiar ramy łożyska.
• Dostępne z chłodzeniem wodnym, chłodzeniem olejem obiegowym lub chłodzeniem wentylatorem/powietrzem.
• Zintegrowane zespoły chłodnic mogą być wykonane z miedzioniklu, stali nierdzewnej lub tytanu.
• Można zapewnić izolację elektryczną.
• Uszczelnienie do różnych stopni IP może być zapewnione na górze lub na dole łożyska zgodnie z wymaganiami.
• Łatwy w instalacji i utrzymaniu.
• Konstrukcja może uwzględniać różnorodne wymagania dotyczące oprzyrządowania
| Przedmiot | AV70 |
| Materiał | GCr15 |
| Średnica zewnętrzna | 155 mm |
| Średnica otworu | 70 mm |
| Waga | 5 kg |
| Moment obrotowy | 2150 Nm |
| Przeciągnij moment obrotowy | 240 Ncm |
| Szerokość | 20 mm |
| Port | Szanghaj; Ningbo |
| Czas dostawy | 10-15 dni |
| Rodzaj | Rozmiar | TKN1) | Prędkość wybiegu | Waga | Przeciągnij moment obrotowy | ||||||||||
| AV | dH7 | Nimaks | D | D2 | L1 | L | B | F | bB11 | N | mi | f | TR | ||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
