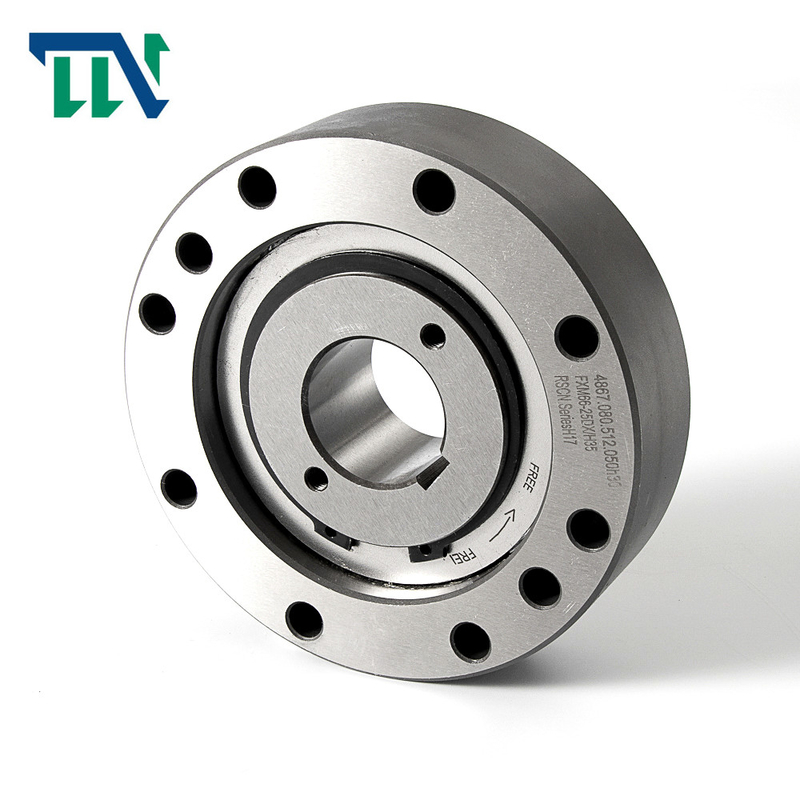

Sprzęgło jednokierunkowe FXM Sprag z łożyskiem jednokierunkowym

Name: Sprzęgło jednokierunkowe FXM Sprag z łożyskiem jednokierunkowym
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Seria FXM
Price: 5.00 USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO-9001

Numer modelu: Seria FXM

Warunki płatności i wysyłki

Minimalne zamówienie: 1 szt.

Cena: negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 5-10 dni roboczych

Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Możliwość Supply: 10000 miesięcznie

Najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Łożyska fxm Tianniu, FXM sprag jednokierunkowe łożysko Tianniu, jednokierunkowe łożysko Cam Clutch Tianniu


Nazwa:	Sprzęgło krzywkowe FXM z łożyskiem jednokierunkowym sprzęgła jednokierunkowego	Materiał:	Stal łożyskowa GCR 15
Rodzaj:	Łożyska jednokierunkowe	Moment obrotowy (Nm）:	110-320
Waga (kg):	0,8-440	Rozmiar otworu (mm):	30-130

Nazwa:	Sprzęgło krzywkowe FXM z łożyskiem jednokierunkowym sprzęgła jednokierunkowego
Materiał:	Stal łożyskowa GCR 15
Rodzaj:	Łożyska jednokierunkowe
Moment obrotowy (Nm）:	110-320
Waga (kg):	0,8-440
Rozmiar otworu (mm):	30-130

Opis

Sprzęgło jednokierunkowe FXM Sprag z łożyskiem jednokierunkowym

Sprzęgło krzywkowe FXM Sprzęgło jednokierunkowe Sprzęgło jednokierunkowe

Wprowadzenie do produkcji

Zintegrowane wolnobiegi FXM są wyposażone w odsunięcie sprężyny X. Odsunięcie sprężyny X jest używane do hamulców jednokierunkowych i sprzęgieł jednokierunkowych, pod warunkiem, że podczas pracy na wolnym biegu pierścień wewnętrzny obraca się z dużą prędkością i jest wyposażony w sprzęgła jednokierunkowe, które umożliwiają prowadzenie operacji przy niskiej prędkości.Podczas pracy na biegu jałowym siła odśrodkowa FC powoduje uniesienie sprężyny z zewnętrznej gąsienicy.W tym stanie roboczym wolnobieg pracuje bez zużycia, tzn. z nieograniczoną żywotnością.

Rysunek 58-2 przedstawia swobodne koło z uniesieniem sprężyny X w trybie luzowania.Rozpórki, które są podparte w klatce połączonej z pierścieniem wewnętrznym, obracają się wraz z pierścieniem wewnętrznym.Siła odśrodkowa FC, która jest przyłożona w środku ciężkości S listwy, obraca listwę w kierunku przeciwnym do ruchu wskazówek zegara i opiera się o pierścień nośny klatki.Skutkuje to szczeliną a między listwą a zewnętrznym torem;wolne koło działa bez kontaktu.Jeśli prędkość pierścienia wewnętrznego zmniejszy się do takiego stopnia, że wpływ siły odśrodkowej na sprężynę jest mniejszy niż siła sprężyny FF , sprężyna ponownie spoczywa na pierścieniu zewnętrznym i wolne koło jest gotowe do zablokowania (rysunek 58-3 ).W przypadku zastosowania jako sprzęgło wyprzedzeniowe prędkość jazdy nie może przekraczać 40% prędkości startowej

Przedmiot	Seria FXM
Materiał	GCr15
Średnica otworu	20-320 mm
Średnica zewnętrzna	85-630 mm
Szerokość	25-220 mm
Moment obrotowy	110-20500 Nm
Waga	0,8-440 kg
Pakiet	Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania

Zintegrowane wolnobiegi FXM to wolne koła bez sprężyny bez podparcia łożyska i z sprężyną

oderwanie X.

Odsunięcie sprężyny X zapewnia wolne od zużycia działanie wolnego koła, gdy pierścień wewnętrzny obraca się z dużą prędkością.

Wolnobiegi FXM są używane jako:

1. Backstopy

2. Sprzęgła wybiegowe

do zastosowań z szybkim wolnym biegiem oraz jako sprzęgło jednokierunkowe o niskim

prędkość jazdy.

Momenty nominalne do 888 000 Nm

Otwory do 460 mm.Dostępnych jest wiele standardowych otworów.

Parametry produktów

Rozmiar wolnobiegu		Nmoment nominalny(Nm)			Nominalny moment obrotowy przy istniejącym bicie TIR(Nm)															Podnoszenie sprężyny przy prędkości pierścienia wewnętrznego min-1	Maks.prędkość
			0	A		0,1	A		0,2	A		0,3	A		0,4	A		0,5	A		Pierścień wewnętrznyprzekroczenia min-1	Napędy pierścienia zewnętrznego min-1
FXM	31- 17	110			110			105			100									890	5 000	356
FXM	38-17	180			170			160			150									860	5 000	344
FXM	46-25	460			450			440			430									820	5 000	328
FXM	51 - 25	560			550			540			530									750	5 000	300
FXM	56 - 25	660			650			640			630									730	5 000	292
FXM	61 - 19	520			500			480			460									750	5 000	300
FXM	66 - 25	950			930			910			890									700	5 000	280
FXM	76 - 25	1 200			1 170			1 140			1 110									670	5 000	268
FXM	86 - 25	1 600			1 550			1 500			1 450									630	5 000	252
FXM	101 -25	2 100			2 050			2 000			1 950									610	5 000	244
FXM	85-40	2 500			2400			2 300			2 300			2 200			1 850			430	6 000	172
FXM	100 -40	3700			3600			3 400			3 400			2 900			2400			400	4 500	160
FXM	120 -50	7 700			7 600			7 500			6 100			5 100			4 200			320	4 000	128
FXM	140 -50	10 100			dziesięć tysięcy			9 800			8 400			7 000			5 800			320	3 000	128
FXM	170 -63	20 500			20 500			19 500			15 500			13 000			12 000			250	2700	100
FXM	200 -63	31 000			27500			22 000			18 000			15 500			14 000			240	2 100	96

Rodzaj	Znudzony							A	B	D	mi	F	G	J	L	P	T	U	V	W	Z**	Waga
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm		kg
FXM 31 -17	20*						20*	17	25	85	41	55	M6	31	24	1,0	70	15	6	21	6	0,8
FXM 38-17	25*						25*	17	25	90	48	62	M6	38	24	1,0	75	15	6	21	6	0,9
FXM 46 -25	25						30	25	35	95	56	70	M6	46	35	1,0	82	15	6	21	6	1,3
FXM 51 -25	25	30	35				36	25	35	105	62	75	M6	51	35	1,0	90	15	6	21	6	1,7
FXM 56 -25	35						40	25	35	110	66	80	M6	56	35	1,0	96	15	6	21	8	1,8
FXM 61-19	30	35	40				45*	19	27	120	74	85	M8	61	25	1,0	105	15	6	21	6	1,8
FXM 66 -25	35	40	45				48*	25	35	132	82	90	M8	66	35	1,0	115	15	8	23	8	2,8
FXM 76 -25	45	55					60*	25	35	140	92	100	M8	76	35	1,0	125	15	8	23	8	3,1
FXM 86 -25	40	45	50	60	65		70*	25	40	150	102	110	M8	86	40	1,0	132	15	8	23	8	4,2
FXM 101 -25	55	70					80*	25	50	175	117	125	M10	101	50	1,0	155	20	8	28	8	6,9
FXM 85 -40	45	50	60	65			65	40	50	175	102	125	M10	85	60	1,0	155	20	8	28	8	7,4
FXM 100 -40	45	50	55	60	70	75	80*	40	50	190	130	140	M10	100	60	1,5	165	25	10	35	12	8,8
FXM 120 -50	60	65	70	75	80	95	95	50	60	210	150	160	M10	120	70	1,5	185	25	10	35	12	12,7
FXM 140 -50	65	90	100	110			110	50	70	245	170	180	M12	140	70	2,0	218	25	12	35	12	19,8
FXM 170 -63	70	85	90	100	120		130	63	80	290	200	210	M16	170	80	2,0	258	28	12	38	12	33,0
FXM 200 -63	130						155	63	80	310	230	240	M16	200	80	2,0	278	32	12	42	12	32,0
FXM 240 - 63							185	63	80	400	280	310	M20	240	90	2,0	360	48	15	60	12	60,0
FXM 240 - 96							185	96	125	420	280	310	M24	240	120	2,0	370	48	18	60	16	95,0
FXM 260 - 63							205	63	80	430	300	330	M20	260	105	2,0	380	48	18	60	16	75,0
FXM 290 - 70							230	70	80	460	330	360	M20	290	105	2,0	410	48	18	60	16	90,0
FXM 290 - 96							230	96	110	460	330	360	M20	290	120	2,0	410	48	18	60	16	91,0
FXM 310 - 70							240	70	125	497	360	380	M20	310	110	3,0	450	48	18	60	24	135,0
FXM 310 - 96							240	96	125	497	360	380	M20	310	120	3,0	450	48	18	60	24	145,0
FXM 320 - 70							250	70	80	490	360	390	M24	320	105	3,0	440	55	20	68	16	105,0
FXM 360 - 100							280	100	120	540	400	430	M24	360	125	3,0	500	55	20	68	24	170,0
FXM 410 - 100							320	100	120	630	460	480	M24	410	125	3,0	560	55	20	68	24	245,0
FXM 2410 - 100							320	200	220	630	460	480	M30	410	220	3,0	560	55	20	68	24	440,0

Sprzęgło jednokierunkowe FXM Sprag z łożyskiem jednokierunkowym 0
