Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria CKZ-B
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło jednokierunkowe CKZ-B do windy kubełkowej |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
106-190 |
Moment obrotowy (Nm）: |
404-1830 |
Waga (kg): |
3,98-11,42 |
Rozmiar otworu (mm): |
110-180 |
Gwarancja: |
12 miesięcy |
Nazwa: |
Sprzęgło jednokierunkowe CKZ-B do windy kubełkowej |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
106-190 |
Moment obrotowy (Nm）: |
404-1830 |
Waga (kg): |
3,98-11,42 |
Rozmiar otworu (mm): |
110-180 |
Gwarancja: |
12 miesięcy |

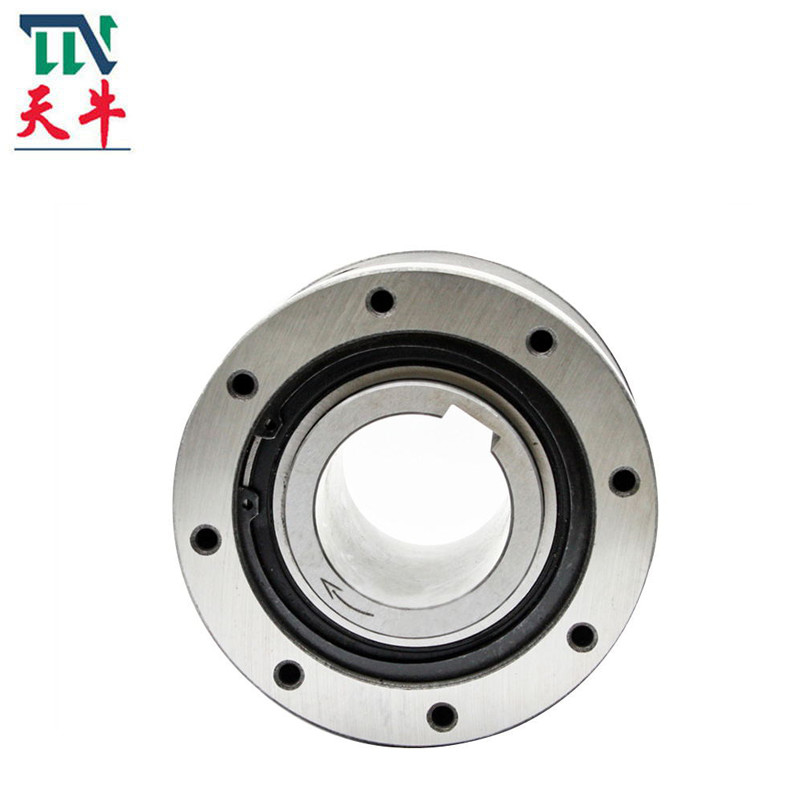

Sprzęgło jednokierunkowe CKZ-B do windy kubełkowej
Wprowadzenie do produkcji
Seria CK-B to sprzęgło jednokierunkowe typu klinowego z rowkami na klucze na obu końcach pierścienia zewnętrznego bez podparcia łożyska.Wymiary promieniowe są takie same jak standardowe wymiary łożysk.Gdy jest używany, musi być zainstalowany z łożyskami, aby wytrzymać obciążenia osiowe i promieniowe.Fabrycznie dodano smar.
Standardowa metoda montażu polega na tym, że model CK-B jest umieszczony współosiowo obok łożyska i wymagane są te same wymagania dotyczące tolerancji.Pierścień wewnętrzny i wał są połączone kluczami.Pierścień zewnętrzny ma tolerancję wymiarową h7 i jest dopasowany do ścianki maszyny z tolerancją H7.Klucze czołowe po obu stronach pierścienia zewnętrznego służą do mocowania pierścienia zewnętrznego i ściany maszyny w celu przeniesienia momentu obrotowego.
Seria ta jest często stosowana w maszynach i urządzeniach pakujących, drukarskich, spożywczych, medycznych, tekstylnych, chemicznych i innych
1.CKZ-BSprzęgło krzywkowe serii jest osłonięte łożyskami osłonowymi na obu końcach, zapakowane specjalnym smarem i jest gotowe do użycia.Nie jest wymagany dodatkowy smar.
2. W celu zamocowania kół pasowych, kół zębatych lub zębatek do sprzęgieł włóż piasty (z tolerancją f7 ISOR773) wzdłuż wewnętrznej powierzchni bieżni zewnętrznej i wkręć śruby (wysokie napięcie) w gwintowane otwory na końcu sprzęgła.
3. Zalecane tolerancje wału są pokazane w tabeli w lewym dolnym rogu.
4. Obciążenie zewnętrzne powinno być podtrzymywane przez inne urządzenia, a nie przez sprzęgło krzywkowe.
5. Do zamocowania sprzęgła na wale używać wyłącznie wpustu pasowanego.Nie używaj klucza stożkowego.
6. Podczas montażu sprzęgła na wale naciskaj na bieżnię wewnętrzną, ale nigdy na bieżnię zewnętrzną.
7. Zakres temperatury otoczenia wynosi od 5° do 40°C.
8. Klucz do użycia powinien być zgodny z ISOR773.(DIN 6885.1)
| Rodzaj | Moment nominalny [N.m] |
Przekraczanie ograniczonej prędkości [obr/min] |
Wymiar w konturze [mm] | Waga [kg] |
|||||||||||
| Rozmiar wyścigu zewnętrznego | Wewnętrzny rozmiar rasy | ||||||||||||||
| wewnętrzny Wyścig |
zewnętrzny Wyścig |
D[h7] | D1[H7] | B | F | nM | mi | H | d[H7] | C | bn×tn | mi | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3,3 | 4,5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3,8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3,8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5,4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5,4 | 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5,4 | 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3,3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3,3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2,0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3,7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3,3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3,3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3,3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3,3 | 4,5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3,8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4,3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4,3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4,4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4,4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5,4 | 6 |
11,42 |
