Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria CKS
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Dwukierunkowe sprzęgło CKS Wedge Ovrrunning do maszyn drukarskich szczotek |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska na dwa sposoby |
Rozmiar kołnierza: |
70-160mm |
Moment obrotowy (Nm）: |
20-300 Nm |
Waga (kg): |
107 |
Rozmiar otworu (mm): |
10-45 |
Nazwać: |
Dwukierunkowe sprzęgło CKS Wedge Ovrrunning do maszyn drukarskich szczotek |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska na dwa sposoby |
Rozmiar kołnierza: |
70-160mm |
Moment obrotowy (Nm）: |
20-300 Nm |
Waga (kg): |
107 |
Rozmiar otworu (mm): |
10-45 |

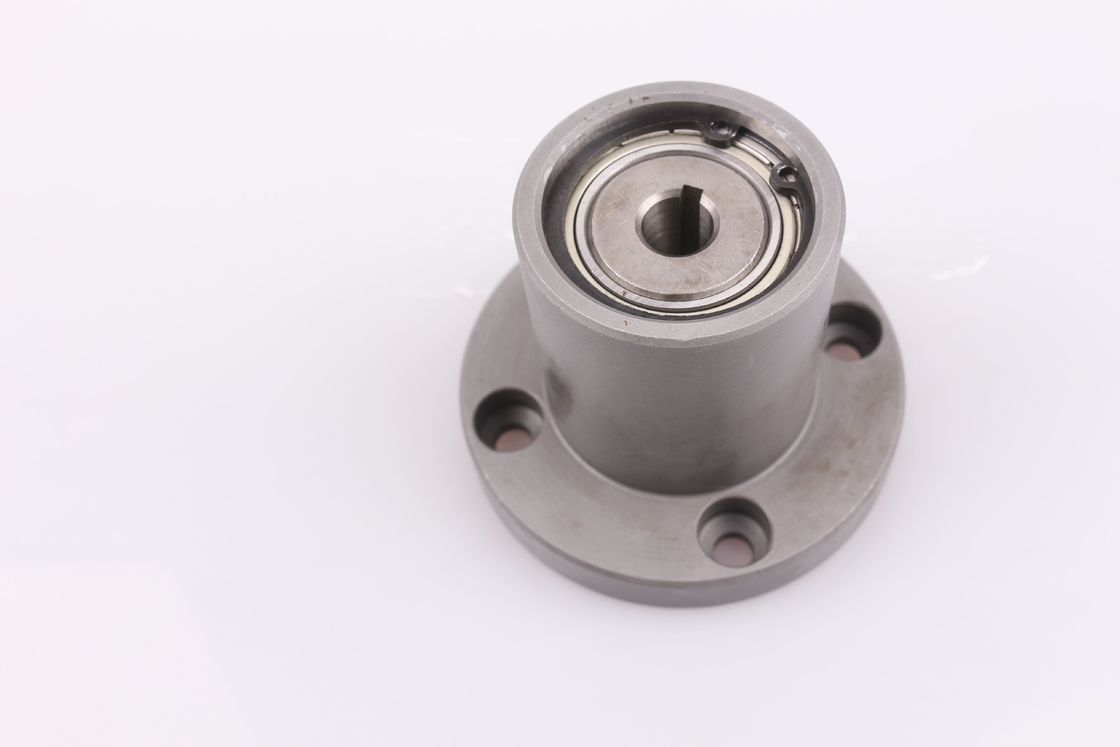

Dwukierunkowe sprzęgło CKS Wedge Ovrrunning do maszyn drukarskich szczotek
Wprowadzenie do produkcji
CKS to dwukierunkowe sprzęgło obrotowe TYPU SPRAG;
Praca jako aplikacja BACKSTOP ;
Zwykle używany w maszynie drukarskiej, maszynie pakującej, maszynie podnoszącej, maszynach do transportu podnośników itp.
Dwukierunkowe sprzęgło najazdowe typu CKS ma otwór wału na jednym końcu połączony z wałem napędowym i otwór wału na drugim końcu połączony z wałem napędzanym.Gdy pierścień zewnętrzny nie porusza się, a wał napędowy obraca się zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara, wał napędzany również obraca się synchronicznie.Gdy na wał napędzany oddziałuje zewnętrzny moment obrotowy, nie może on obracać się zgodnie z ruchem wskazówek zegara ani przeciwnie do ruchu wskazówek zegara.Często jest łączony z parą śrub kulowych lub innymi elementami, jako mechanizm zapobiegający cofaniu, a także może być używany samodzielnie jako przenoszenie pozycjonowania, przenoszenia momentu obrotowego lub momentu skrawania.Stosowany jest w mechanicznej transmisji maszyn drukarskich, maszyn pakujących, maszyn do podnoszenia i transportu, różnych niestandardowych urządzeń i stanowiska testowego
Parametry produktów
| Model | Rozmiar sprzęgła | Rozmiar kołnierza |
Moment obrotowy Pojemność |
||||||||||
| d | D | T | C | b1 | t1 | D1 | D2 | D3 | H | h | d1 | (Nm) | |
| CKS70(42)X58-10 | 10 | 32 | 51 | 20 | 3 | 1,4 | 70 | 55 | 42 | 58 | 11 | 6,5 | 20 |
| CKS75(45)X58-10 | 10 | 35 | 52 | 20 | 3 | 1,4 | 75 | 60 | 45 | 58 | 11 | 6,5 | 20 |
| CKS75(45)X58-12 | 12 | 35 | 51 | 20 | 4 | 1,8 | 75 | 60 | 45 | 58 | 11 | 6,5 | 20 |
| CKS75(45)X58-15 | 15 | 35 | 51 | 20 | 3 | 1,4 | 75 | 60 | 45 | 58 | 11 | 6,5 | 20 |
| CKS95(57)X78-17 | 17 | 47 | 70 | 27 | 5 | 2,3 | 95 | 75 | 57 | 78 | 13 | 8,5 | 50 |
| CKS105(62)X78-20 | 20 | 52 | 70 | 27 | 6 | 2,8 | 105 | 84 | 62 | 78 | 16 | 10,5 | 100 |
| CKS115(74)X78-20 | 20 | 62 | 70 | 27 | 6 | 3,3 | 115 | 95 | 74 | 78 | 16 | 10,5 | 100 |
| CKS115(74)X78-25 | 25 | 62 | 80 | 32 | 8 | 3,3 | 115 | 95 | 74 | 88 | 16 | 10,5 | 120 |
| CKS125(84)X100- 30 | 30 | 72 | 90 | 37 | 8 | 3,3 | 125 | 105 | 84 | 100 | 16 | 10,5 | 150 |
| CKS132(88)X100-30 | 30 | 75 | 90 | 35 | 8 | 3,3 | 132 | 110 | 84 | 100 | 16 | 10,5 | 150 |
| CKS145(94)X110-35 | 35 | 80 | 100 | 40 | 10 | 3,3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155(102)X110-40 | 40 | 85 | 100 | 40 | 12 | 3,3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160(108)X120-45 | 45 | 90 | 110 | 45 | 14 | 3,8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
