Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria CKL-C
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Jednokierunkowe sprzęgło krzywkowe CKL-C |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Wyścig wewnętrzny (mm): |
2500-500 |
Moment obrotowy (Nm）: |
580-38000 |
Waga (kg): |
32,5-142 |
Rozmiar otworu (mm): |
30-130 |
Nazwać: |
Jednokierunkowe sprzęgło krzywkowe CKL-C |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Wyścig wewnętrzny (mm): |
2500-500 |
Moment obrotowy (Nm）: |
580-38000 |
Waga (kg): |
32,5-142 |
Rozmiar otworu (mm): |
30-130 |

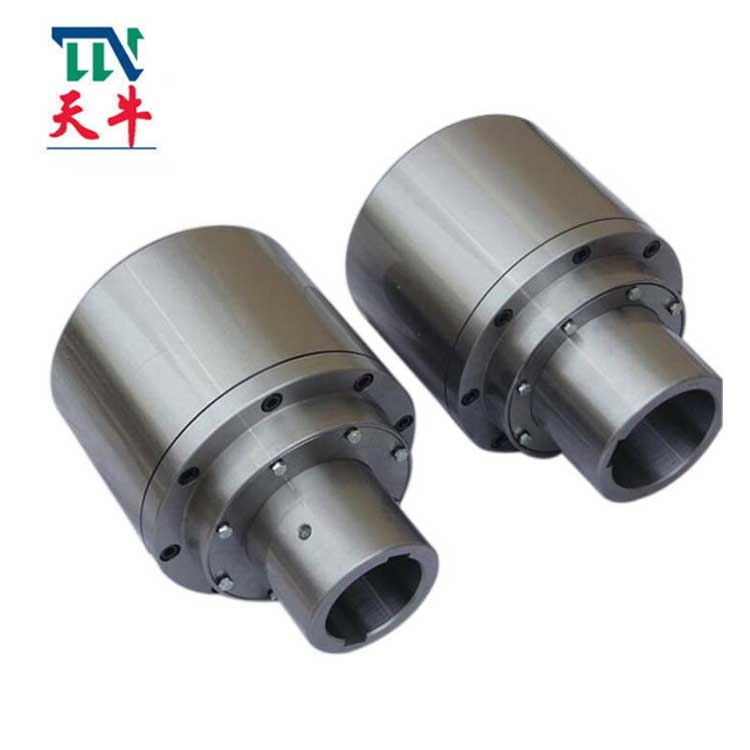

Jednokierunkowe sprzęgło klinowe CKL-C z większym momentem obrotowym
Wprowadzenie do produkcji
Sprzęgło jednokierunkowe jest podstawowym elementem w rozwoju produktów mechatronicznych.Jest to ważny element do przenoszenia mocy i separacji pomiędzy głównym napędem a maszyną roboczą lub pomiędzy wałem napędowym a wałem napędzanym w maszynie.Jest to urządzenie z funkcją samosprzęgania poprzez wykorzystanie zmiany prędkości lub zmiany kierunku obrotów części napędowej i napędzanej.
Główne standardy sprzęgła jednokierunkowego obejmują ponad 20 typów, w tym typ CKA, typ CKB (seria B200), typ CKZ, typ CKD (typ UHF), typ CKX, typ NYD (NJ) i typ CKF, typ NF bezstykowy klinowe sprzęgło jednokierunkowe (sprzęgło jednokierunkowe typu NF), wałeczkowe sprzęgło jednokierunkowe typu CG, sterowane sprzęgło jednokierunkowe typu CGK i dwukierunkowe sprzęgło jednokierunkowe typu CKS, łącznie ponad 1000 serii specyfikacji.
Typ CKL-C to wolnobieg typu sprężynowego, samodzielny, uszczelniony i osadzony na łożyskach. Jednostka jest dostarczana nasmarowana olejem.
Służył do przenoszenia momentu obrotowego lub wycofywania się w dwóch walcowanych wałach z przemieszczeniem. W porównaniu z typem CKL-A, może przenosić znacznie większy moment obrotowy.
Ta seria jest szeroko stosowana w pakowaniu, górnictwie, hutnictwie, cementowni, energetyce i innych maszynach.Jest często stosowany jako urządzenie przełączające napęd dwubiegowy w układzie przeniesienia sprzęgła jednokierunkowego oraz przekładni średniej i niskiej prędkości.
Parametry produktów
Nm |
obr/min |
mm | ||||||||||
| z wyścigu | Iwewnętrzna rasa | dH7 | Dk (H7) | D | D 1 | L | L 1 | L 2 | bn ×tn | KG | ||
| CKL-C30110 | 580 | 740 | 2500 | 30 | 28-45 | 110 | 66 | 146 | 53 | 86 | 8*3,3 | 12,5 |
| CKL-C40125 | 800 | 700 | 2500 | 40 | 36-55 | 125 | 78 | 168 | 62 | 98 | 10*3,3 | 14,5 |
| CKL-C45130 | 815 | 710 | 2500 | 45 | 42-58 | 130 | 80 | 168 | 62 | 98 | 12*3,3 | 16 |
| CKL-C50150 | 1400 | 610 | 2000 | 50 | 48-65 | 150 | 94 | 207 | 82 | 117 | 14*3,8 | 24 |
| CKL-C55165 | 1700 | 600 | 2000 | 55 | 54-68 | 165 | 100 | 233,5 | 95 | 130 | 14*3,8 | 35,6 |
| CKL-C60170 | 2200 | 490 | 2000 | 60 | 58-70 | 170 | 108 | 244 | 97 | 138 | 16*4,3 | 37 |
| CKL-C70190 | 4420 | 480 | 2000 | 70 | 68-78 | 190 | 115 | 312,5 | 130 | 172,5 | 16*4,3 | 67,5 |
| CKL-C80210 | 6800 | 450 | 1500 | 80 | 78-85 | 210 | 125 | 340 | 153 | 177 | 18*4,4 | 80 |
| CKL-C90230 | 11000 | 450 | 1500 | 90 | 90-98 | 230 | 135 | 369 | 150 | 209 | 22*5.4 | 127,5 |
| CKL-C100270 | 16000 | 400 | 1500 | 100 | 96-105 | 270 | 145 | 422,5 | 186 | 222,5 | 25*5.4 | 162,5 |
| CKL-C110320 | 22000 | 350 | 1000 | 110 | 110-125 | 320 | 160 | 455 | 188 | 252 | 28*6,4 | 203 |
| CKL-C120360 | 25000 | 330 | 1000 | 120 | 115-135 | 360 | 190 | 480 | 202 | 262 | 32*7,4 | 263 |
| CKL-C130440 | 38000 | 280 | 500 | 130 | 125-150 | 400 | 210 | 500 | 207 | 275 | 36*8.4 | 342 |
