Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria MG MI
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Łożysko jednokierunkowe sprzęgła jednokierunkowego MG MI |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Moment obrotowy (Nm）: |
314-176000 |
Waga (kg): |
1,8-410 |
Rozmiar otworu (mm): |
19-250 |
Nazwać: |
Łożysko jednokierunkowe sprzęgła jednokierunkowego MG MI |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Moment obrotowy (Nm）: |
314-176000 |
Waga (kg): |
1,8-410 |
Rozmiar otworu (mm): |
19-250 |

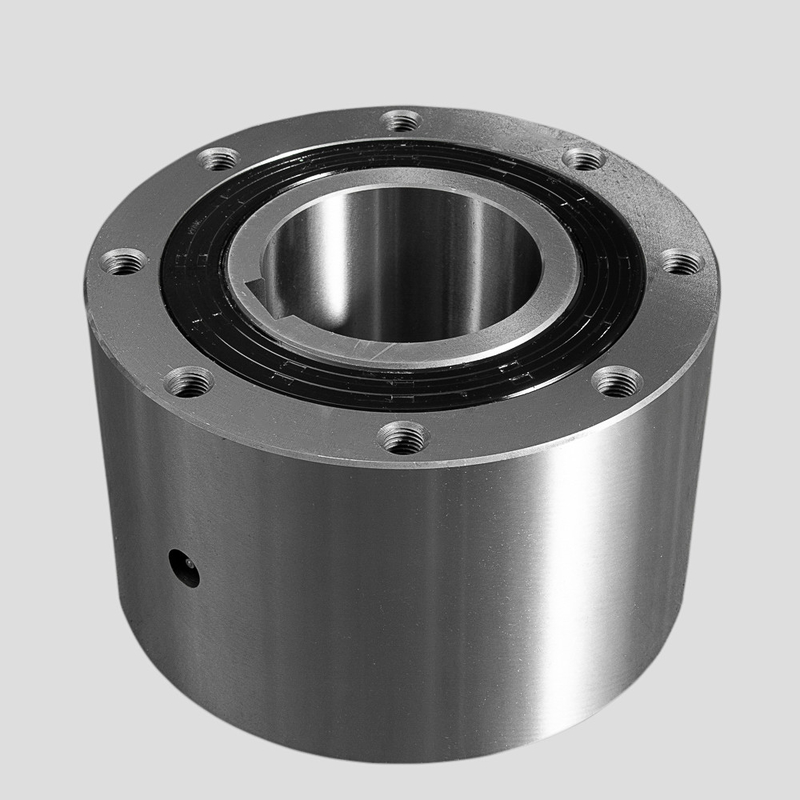

Łożysko jednokierunkowe sprzęgła jednokierunkowego MG MI
Wprowadzenie do produkcji
Zalety
1. Samodzielne sprzęgło zaprojektowane do zastosowań przy dużych prędkościach.
2. Zespół klatki krzywkowej zaprojektowany z myślą o optymalnej wydajności i zwiększonej pojemności.
3. W zestawie dwa łożyska kulkowe wspierające obciążenie promieniowe i współśrodkowość między bieżniami.
4. Dodatnie wargi stykowe lub uszczelki filcowe przewidziane do smarowania smarem lub olejem.
5. Na końcach bieżni zewnętrznej obrabiane są otwory gwintowane do montażu elementów pomocniczych.
6. Dostępny otwór metryczny i rowek wpustowy.
7. Dostępne akcesoria montażowe.
Stosowany głównie do zastosowań ogólnych, indeksowania wybiegów, zatrzymywania ruchu wstecznego i lekkich obciążeń.Model MG oferuje precyzyjne zasilanie sprężyny, aby zapewnić długą żywotność.
Zalecany do wysokowydajnego indeksowania, stosowany w aplikacjach z większą niż 150 suwów na minutę lub w zastosowaniach wymagających wysokiej dokładności indeksowania.Zawiera opatentowaną, niską bezwładność
klatka i wytrzymała sprężyna energetyzująca dla szybkiej reakcji krzywki.
Wykonane z filcowymi uszczelkami smarowymi, aby zminimalizować opór uszczelnienia w zastosowaniach z wybiegiem wewnętrznym z dużą prędkością.Model MO jest dostarczany ze standardowym smarowaniem smarem plastycznym.
Przeznaczony do szybkiego wybiegu zewnętrznej bieżni, zawiera unikalną konstrukcję klatki krzywkowej, która wykorzystuje siłę odśrodkową w celu zminimalizowania oporu krzywki. Prędkość jazdy sprzęgła nie może przekraczać prędkości obrotowej pokazanej w tabeli dla bieżni wewnętrznej.
| tem | MG MI |
| Materiał | GCr15 |
| Średnica otworu | 19-250 mm |
| Średnica zewnętrzna | 77-600 mm |
| Szerokość | 63-280 mm |
| Moment obrotowy | 3793-6779 Nm |
| Przeciągnij moment obrotowy | 0,2-1,8 Nm |
| Waga | 1,8-410 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
| Model | Moment obrotowy | Ciągnąć | Maks. | Maks. | Rozmiar otworu | A | B (h7) |
C | PCD D |
mi | F | S | HM | Waga (kg) |
||
| Przekroczenie | Liczba | |||||||||||||||
| Pojemność | Moment obrotowy | (obr/min) | Indeksowanie | gwintowane otwory | ||||||||||||
| (Nm) | (Nm) | Wewnętrzny | Zewnętrzny | (cykl/min) | śr. | Wpust | ×Rozmiar×Rozstaw | |||||||||
| Wyścigi | Wyścigi | (H7) | ||||||||||||||
| MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
| MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1,25 | 2,7 |
| MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1,25 | 5 |
| MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3,5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1,25 | 8,6 |
| MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1,5 | 19,5 |
| MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
| MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
| MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2,5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17,5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3,5 | 410 |
