Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GCZ-A
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
GCZ-A Łożysko jednokierunkowe sprzęgło typu rolkowego |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Moment obrotowy (Nm）: |
44-20000 |
Waga (kg): |
0,9-91 |
Rozmiar otworu (mm): |
12-120 |
Nazwa: |
GCZ-A Łożysko jednokierunkowe sprzęgło typu rolkowego |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Moment obrotowy (Nm）: |
44-20000 |
Waga (kg): |
0,9-91 |
Rozmiar otworu (mm): |
12-120 |

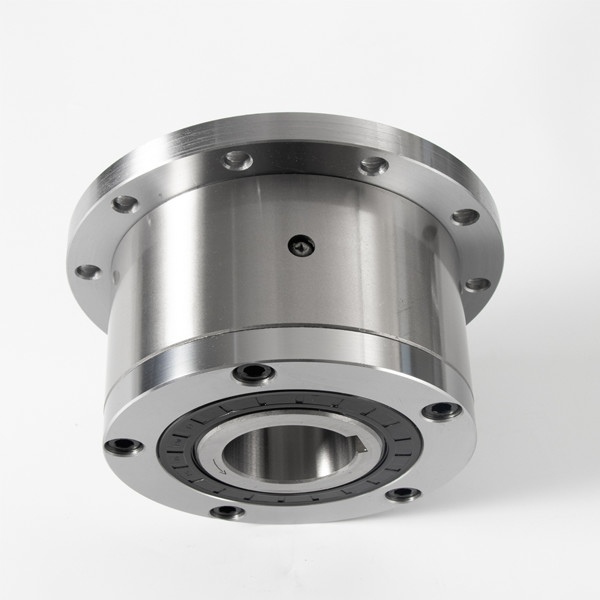

GCZ-A Sprzęgło rolkowe z łożyskiem jednokierunkowym
Wprowadzenie do produkcji
Łożysko stożkowe należy do oddzielnego łożyska, a wewnętrzne i zewnętrzne pierścienie łożyska mają stożkowe bieżnie.Ten typ łożysk jest podzielony na jednorzędowe, dwurzędowe i czterorzędowe łożyska stożkowe w zależności od liczby zainstalowanych rzędów rolek.Łożyska stożkowe jednorzędowe mogą wytrzymać obciążenie promieniowe i obciążenie osiowe w jednym kierunku.Kiedy łożysko przenosi obciążenie promieniowe, zostanie wygenerowana składowa osiowa, więc do zrównoważenia potrzebne jest inne łożysko, które może wytrzymać siłę osiową w przeciwnym kierunku
Typ GCZ-A to wolnobieg rolkowy, niezależny, uszczelniony i łożyskowany, wykorzystujący dwa łożyska serii 160.Jednostki są dostarczane ze smarowaniem olejowym.
Rowek wpustowy jest obrabiany na bieżni zewnętrznej w celu połączenia z elementem napędowym wyśrodkowanym na zewnątrz.Pokrywa służy do zamykania urządzenia.Wyposażony jest w dwie śruby do napełniania, spustu i poziomu oleju.
Ten typ jest szeroko stosowany w systemach maszyn przenośników, podnoszenia, pakowania, drukowania, produkcji papieru, tkactwa, żywności i tak dalej, aby zrealizować przekroczenie lub indeksowanie.
| Rodzaj |
NOMINALNY MOMENT OBROTOWY [N • m] |
PRZEKROCZENIE OGRANICZONEJ PRĘDKOŚCI [obr / min] |
WYMIAR W KONTURIE [mm] | Waga (kg] | ||||||||||
|
WEWNĘTRZNY WYŚCIG |
ZEWNĘTRZNY WYŚCIG |
d [H7] | D [h7] | D1 | D2 | D3 | Ł | L1 | mi | bn x tn | n - d1 | |||
| GCZ-A1262 | 44 | 1600 | 2800 | 12 | 62 | 42 | 72 | 85 | 43 | 42 | 2 | 4 x 1,8 | 3 - 5,5 | 0,90 |
| GCZ-A1568 | 100 | 1450 | 2600 | 15 | 68 | 47 | 78 | 92 | 55 | 52 | 4 | 5 x 2,3 | 3 - 5,5 | 1.30 |
| GCZ-A2075 | 151 | 1080 | 2300 | 20 | 75 | 55 | 85 | 98 | 59,5 | 57 | 3 | 6x2,8 | 4 - 5,5 | 1,70 |
| GCZ-A2590 | 230 | 840 | 1800 | 25 | 90 | 68 | 104 | 118 | 62,5 | 60 | 3 | 8 x 3,3 | 4 - 5,5 | 2,67 |
| GCZ-A30100 | 400 | 680 | 1600 | 30 | 100 | 75 | 114 | 128 | 70,5 | 68 | 3 | 8 x 3,3 | 6 - 6,6 | 3,50 |
| GCZ-A35110 | 580 | 620 | 1500 | 35 | 110 | 80 | 124 | 138 | 76,5 | 74 | 3.5 | 10 x 3,3 | 6 - 6,6 | 4,50 |
| GCZ-A40125 | 820 | 460 | 1300 | 40 | 125 | 90 | 142 | 160 | 88,0 | 86 | 3.5 | 12 x 3,3 | 6 - 9,0 | 6,90 |
| GCZ-A45130 | 900 | 400 | 1200 | 45 | 130 | 95 | 146 | 165 | 88,5 | 86 | 3.5 | 14 x 3,8 | 8 - 9,0 | 9.10 |
| GCZ-A50150 | 1700 | 320 | 1075 | 50 | 150 | 110 | 165 | 185 | 96,0 | 94 | 4 | 14 x 3,8 | 8 - 9,0 | 10.1 |
| GCZ-A55160 | 1890 | 300 | 1000 | 55 | 160 | 115 | 182 | 204 | 106,5 | 104 | 4 | 16x4,3 | 8 - 11 | 13.1 |
| GCZ-A60170 | 2520 | 260 | 950 | 60 | 170 | 125 | 192 | 214 | 116,0 | 114 | 4 | 18x4,4 | 10 - 11 | 15.6 |
| GCZ-A70190 | 4320 | 220 | 875 | 70 | 190 | 140 | 212 | 234 | 136,5 | 134 | 4 | 20x4,9 | 10 - 11 | 20.4 |
| GCZ-A80210 | 7285 | 200 | 800 | 80 | 210 | 160 | 232 | 254 | 146,5 | 144 | 4 | 22x5,4 | 10 - 11 | 25.2 |
| GCZ-A90230 | 9440 | 180 | 725 | 90 | 230 | 180 | 254 | 278 | 161,0 | 158 | 4 | 25x5,4 | 10 - 14 | 37,95 |
| GCZ-A100270 | 12800 | 140 | 625 | 100 | 270 | 210 | 305 | 335 | 184,0 | 182 | 5 | 28x6,4 | 10 - 18 | 71.04 |
| GCZ-A120310 | 20000 | 100 | 500 | 120 | 310 | 240 | 345 | 375 | 214,0 | 212 | 5 | 32x7,4 | 12 - 18 | 91,0 |
