Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GF
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło wielowypustowe GF Elastyczne sprzęgło pająkowe |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
64-180 |
Moment obrotowy (Nm）: |
0,09-12,9 |
Waga (kg): |
0,1-68 |
Rozmiar otworu (mm): |
8-130 |
Nazwa: |
Sprzęgło wielowypustowe GF Elastyczne sprzęgło pająkowe |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
64-180 |
Moment obrotowy (Nm）: |
0,09-12,9 |
Waga (kg): |
0,1-68 |
Rozmiar otworu (mm): |
8-130 |

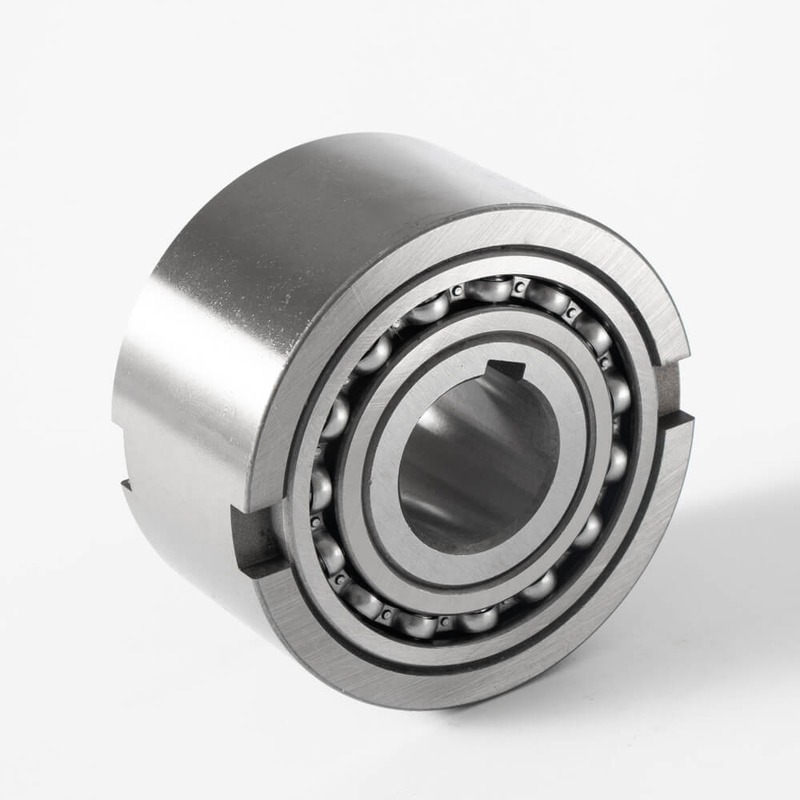

GF Model Oneway Sprzęgło krzywkowe Łożysko sprzęgłowe łożyska ślizgowego
Wprowadzenie do produkcji
Wolnobiegi serii GF są samocentrujące.Od rozmiaru 8 do rozmiaru 20 centrowanie odbywa się ze stali na stali, natomiast od rozmiaru 25 do 130 centrowanie zapewniają 2 łożyska serii 160.
Siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą wpustu oraz z bieżni zewnętrznej na gniazdo za pomocą przednich ściągaczy.
Tolerancje wału muszą wynosić h6 lub j6, tolerancje osadzenia muszą wynosić H7 lub G7.
Jeśli nie stosuje się ściągaczy przednich, tolerancja osadzenia wynosi K6.
Przed oddaniem do eksploatacji wolnobiegi należy nasmarować odpowiednim olejem. Smarowanie olejem jest niezbędne, gdy osiągnięta zostanie duża liczba obrotów w położeniu neutralnym.
Changzhou TIANNIU Transmission Equipment Co., Ltd jest profesjonalnym dostawcą łożysk sprzęgła jednokierunkowego, podstawowymi produktami są mikro sprzęgło elektromagnetyczne, sprzęgło ogranicznika momentu obrotowego, sprzęgło wału przesuwnego, elastyczne sprzęgło wału napędowego, zespół blokujący i sprzęgła wału itp.
Działamy w branży łożysk sprzęgła i sprzęgła jednokierunkowego od ponad 10 lat, utrzymując zasadę biznesową produktów dostosowanych do wymagań klientów. Obsługujemy poprzez słuchanie naszych klientów, stosowanie innowacji i budowanie z kunsztem, aby spełnić wszystkie ich potrzeby
| Rodzaj | dH7 | Dn6 | L | s | D1 | D2 | b | t | Waga | Pierścień wewnętrzny | Pierścień zewnętrzny | TKN | Przeciągnij moment obrotowy |
| wolnobiegi/ | wolnobiegi/ | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | Kg | przekroczenia min-1 | przekroczenia min-1 | Nm | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3,5 | 0,3 | 900 | 900 | 78 | 0,15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3,5 | 0,6 | 700 | 700 | 188 | 0,18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0,36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1,8 | 1700 | 3200 | 500 | 0,4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2,4 | 1500 | 3000 | 680 | 0,6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3,3 | 1200 | 2600 | 1115 | 0,84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
| GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8,5 | 5,7 | 800 | 2100 | 2375 | 1,28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6,5 | 750 | 2000 | 2500 | 1,5 |
| GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8,9 | 650 | 1900 | 4250 | 1,6 |
| GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13,5 | 550 | 1800 | 5875 | 3,6 |
| GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | dziesięć tysięcy | 3,6 |
| GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11,5 | 27,2 | 450 | 1400 | 17350 | 6,8 |
| GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14,5 | 44,5 | 350 | 1300 | 1950 | 8,8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17,5 | 68 | 250 | 1000 | 35000 | 12,5 |
