Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria MX
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Łożysko krzywkowe sprzęgła wolnobieżnego MX Press |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
64-180 |
Moment obrotowy (Nm）: |
78,4-784 |
Waga (kg): |
3,3-21,3 |
Rozmiar otworu (mm): |
22-70 |
Nazwać: |
Łożysko krzywkowe sprzęgła wolnobieżnego MX Press |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
64-180 |
Moment obrotowy (Nm）: |
78,4-784 |
Waga (kg): |
3,3-21,3 |
Rozmiar otworu (mm): |
22-70 |

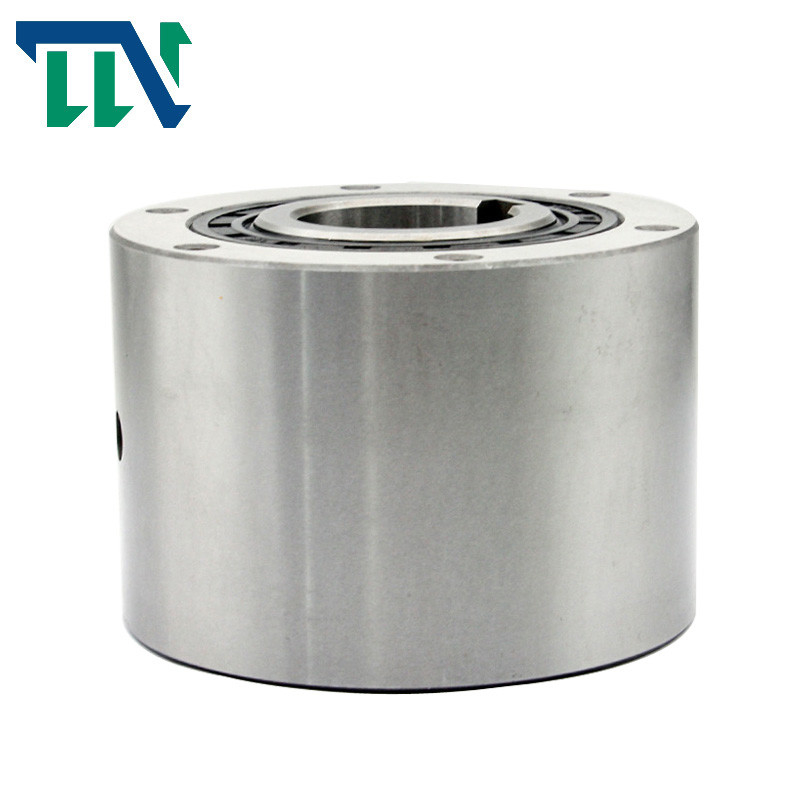

Łożysko sprzęgła krzywkowego MX prasy wolnobiegowej
Wprowadzenie do produkcji
Sprzęgło podczas pracy będzie generować pewną ilość ciepła, dlatego powinno być odpowiednio wentylowane.Gdy hamulec jednokierunkowy działa z dopuszczalną prędkością, temperatura może osiągnąć 80 ℃.Konieczne jest sprawdzenie wpływu na sprzęt hosta i podjęcie odpowiednich środków, jeśli to konieczne.Gdy temperatura otoczenia przekracza 38 ℃ lub podczas pracy na świeżym powietrzu, należy podjąć środki ochronne, aby temperatura sprzęgła jednokierunkowego nie przekroczyła dopuszczalnej temperatury 80 ℃.Na przykład należy zastosować sprzęt wentylacyjny lub chłodzący, osłonę przeciwsłoneczną lub powłokę odblaskową.Wokół sprzęgła jednokierunkowego nie powinny znajdować się żadne żrące chemikalia ani opary, takie jak pył siarczanu potasu, chlor, czterochlorek węgla itp., które mogą uszkodzić uszczelkę.Aby zapobiec zjawisku cofania się lub płynnego ruchu pochyłego przenośnika taśmowego podczas zatrzymywania się z ładunkiem, należy dodać urządzenie kontrolne lub hamujące zgodnie z konkretną sytuacją po obliczeniu momentu hamowania.Sprzęgło rolkowe jest stosowane do bębna głowicy.Napędzany jest reduktorem o dużej mocy i średnicy bębna.Przenośnik taśmowy z reduktorem powyżej zq65 jest bardziej odpowiedni do przenoszenia w górę i nachylenia ≤ 18 stopni.Jego zalety to szybki ruch wsteczny i mała odległość do tyłu.Jest to blokada przenośnika pochyłego dużego i średniego.Jest szeroko stosowany w dopasowywaniu reduktorów, koksowniach i maszynach transportowych, przenośnikach, wciągnikach, rolkach elektrycznych i innych urządzeniach mechanicznych wymagających blokady ruchu wstecznego
Montując sprzęgło na wale, naciskaj na wewnętrzną końcówkę bieżni sprzęgła, ale nigdy na bieżnię zewnętrzną.
Właściwy dobór sprzęgła krzywkowego zapewnia dokładną wydajność indeksowania.W celu dokładniejszego działania może być również wymagane urządzenie hamujące i urządzenie do blokowania ruchu wstecznego.
Tolerancja otworu piasty powinna wynosić H6 lub H7
Parametry produktów
| Model | Moment obrotowy Pojemność (Nm) |
Maks. indeksowanie (cykl/min) |
Rozmiar otworu | A | B (h7) |
C | PCD D |
mi | F | S |
H-MLiczba gwintowane otwory |
Smarowanie Rozmiar × Skok |
BezwładnośćWyścig wewnętrzny (kg·m2) | Ciągnąć Moment obrotowy (Nm) |
Olej (m) |
Waga (kg) |
|
| śr. (H7) |
Wpust | ||||||||||||||||
| MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | 4XM8XP1.25 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
| MX35 | 235 | 1200 | 35 | 10×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | 4XM8XP1.25 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
| MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | 6XM8XP1,25 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
| MX70 | 784 | 1200 | 70 | 20×4,9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | 6XM8XP1,25 | M8XP1.25 | 0,0130 | 5.15 | 340 | 21,3 |
