Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria MDEU
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło jednokierunkowe typu MDEU z niską prędkością |
Materiał: |
Stal łożyskowa GCR 15 |
Maks. Wybieg (obr/min): |
600-200 |
Moment obrotowy (Nm）: |
70-230 |
Waga (kg): |
0,52-9,7 |
Rozmiar otworu (mm): |
15-80 |
Nazwać: |
Sprzęgło jednokierunkowe typu MDEU z niską prędkością |
Materiał: |
Stal łożyskowa GCR 15 |
Maks. Wybieg (obr/min): |
600-200 |
Moment obrotowy (Nm）: |
70-230 |
Waga (kg): |
0,52-9,7 |
Rozmiar otworu (mm): |
15-80 |

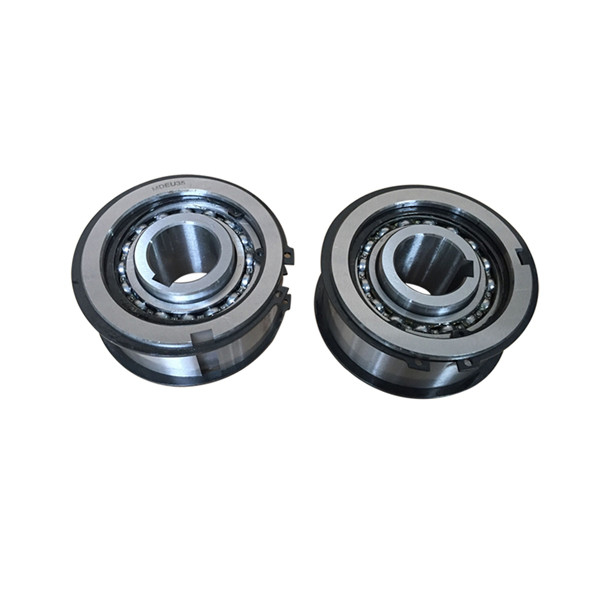

Sprzęgło jednokierunkowe typu MDEU z niską prędkością
Wprowadzenie do produkcji
Sprzęgła krzywkowe to precyzyjne urządzenia, które blokują bieżnię wewnętrzną i zewnętrzną poprzez klinowanie krzywek, aby przenosić moment obrotowy w jednym kierunku obrotu;i przekroczyć w przeciwnym kierunku.Jednostki te są często określane jako sprzęgła wolnobiegowe, sprężynowe, jednokierunkowe, jednokierunkowe lub jednokierunkowe, w zależności od ich zastosowania.
Sprzęgło serii MDEU to model w europejskim stylu.Łożysko jest niepotrzebne ze względu na konstrukcję krzywkową i rolkową.Łatwa instalacja koła zębatego, koła pasowego lub przekładni za pomocą Spirolox na bieżni zewnętrznej.Umożliwia to pominięcie wykonania kołnierza do koła zębatego, koła pasowego lub przekładni, idealnego do zastosowań o średnim obciążeniu.
Sprzęgła jednokierunkowe to wydajne urządzenia mechaniczne, które wykorzystują różnice w osiowym kierunku obrotu i prędkości obrotu, aby zapobiec obrotom wstecznym i zapewnić bezpieczeństwo.Aby stworzyć bardziej niezawodne sprzęgło jednokierunkowe, inżynierowie spędzili wiele lat na opracowywaniu i ulepszaniu sprzęgieł, od prostego typu śmigła do typu zapadkowego i typu rolkowego, a następnie do sprzęgła krzywkowego, które stało się głównym nurtem
| Przedmiot | MDEU25 |
| Materiał | GCr15 |
| Średnica otworu | 25 mm |
| Średnica zewnętrzna | 40 mm |
| Szerokość | 42 mm |
| Moment obrotowy | 230 Nm |
| Waga | 1,1 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Parametry produktów
Model |
Moment obrotowy Pojemność (N@m) |
Maks. Przekroczenie (obr/min) Wewnętrzny wyścig |
Maks. Indeksowanie (cykl/min) |
Maks.promieniowa Załaduj, gdy Przekroczenie (N) |
Nudziarz Rozmiar (H7) |
Wewnętrzny wyścig Wpust |
A |
B (h7) |
C |
D |
mi |
F |
G |
H |
I |
Rasa zewnętrzna Wpust |
Waga ( kg ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2,3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3,5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3,5 | 0,8 | 6x3,5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3,3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3,5 | 0,8 | 8x4 | 1,1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3,3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3,3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2,1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3,3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5,5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5,5 | 3,8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4,3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5,3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4,4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6,1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7,5 | 7,9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5,4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
Przykład montażu:
