Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria LK-K
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Jednokierunkowe sprzęgło krzywkowe serii LD o niskiej prędkości |
Materiał: |
Stal łożyskowa GCR 15 |
Maks. Wybieg (obr/min): |
300-200 |
Moment obrotowy (Nm）: |
5,88-49 |
Waga (kg): |
0,25-0,69 |
Rozmiar otworu (mm): |
10-30 |
Nazwa: |
Jednokierunkowe sprzęgło krzywkowe serii LD o niskiej prędkości |
Materiał: |
Stal łożyskowa GCR 15 |
Maks. Wybieg (obr/min): |
300-200 |
Moment obrotowy (Nm）: |
5,88-49 |
Waga (kg): |
0,25-0,69 |
Rozmiar otworu (mm): |
10-30 |

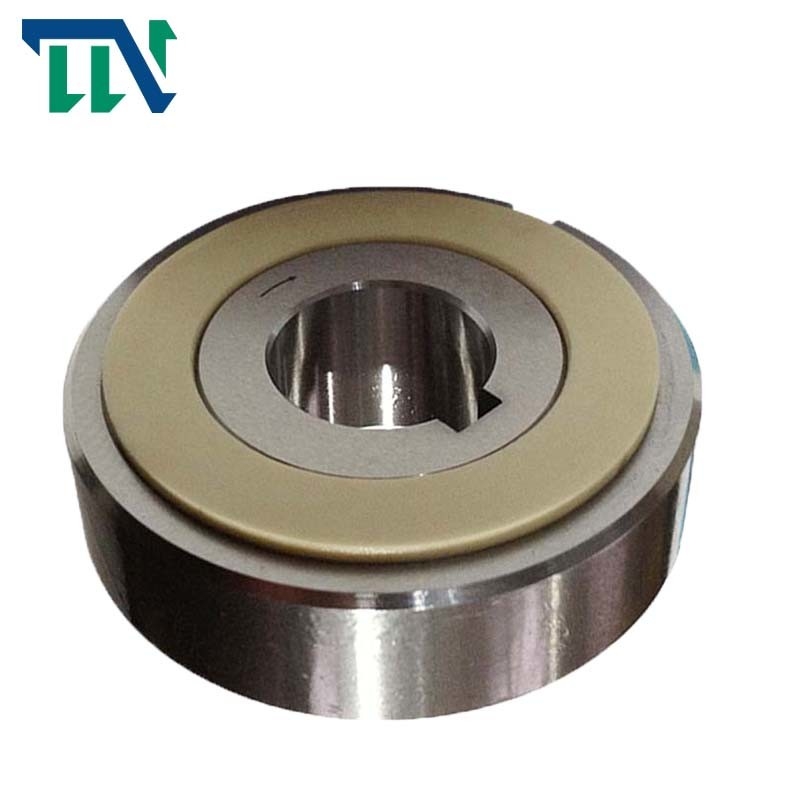

Łożysko krzywkowe sprzęgła jednokierunkowego serii LD do maszyn włókienniczych
Wprowadzenie do produkcji
Changzhou TIANNIU Transmission Equipment Co., Ltd jest profesjonalnym dostawcą łożysk sprzęgła jednokierunkowego, podstawowymi produktami są mikro sprzęgło elektromagnetyczne, sprzęgło ogranicznika momentu obrotowego, sprzęgło wału przesuwnego, elastyczne sprzęgło wału napędowego, zespół blokujący i sprzęgła wału itp.
Działamy w branży łożysk sprzęgła i sprzęgła jednokierunkowego od ponad 10 lat, utrzymując zasadę biznesową produktów dostosowanych do wymagań klientów. Obsługujemy poprzez słuchanie naszych klientów, stosowanie innowacji i budowanie z kunsztem, aby spełnić wszystkie ich potrzeby .
Instalacja i użytkowanie
1. Sprzęgło krzywkowe serii LD jest wstępnie nasmarowane specjalnym smarem i jest gotowe do użycia. Nie jest wymagany dodatkowy smar.
2. Podczas montażu sprzęgła na wale lekko dociśnij wewnętrzną bieżnię sprzęgła miękkim młotkiem, aby zapobiec ześlizgiwaniu się zewnętrznej bieżni sprzęgła z bieżni wewnętrznej.
3. Pamiętaj, aby przymocować płytkę.Zapobiega to zsuwaniu się bieżni zewnętrznej z bieżni wewnętrznej.Zobacz zalecane Wymiary płyty wymienione po prawej stronie.
4. W celu nasmarowania posmarować płytkę i metal oporowy smarem.
5. Nigdy nie przykładaj obciążeń wzdłużnych do sprzęgła.Należy zapewnić inne urządzenia do przejmowania obciążeń wzdłużnych przykładanych do sprzęgła.
6. Klucz powinien być zgodny z JIS B1301-1959.
7. Otwory koła pasowego, koła zębatego itp. powinny mieć tolerancję H6 lub H7.
|
Model
|
Sprzęgło krzywkowe LD
|
|
|
Rozmiar wyścigu wewnętrznego (mm)
|
10-30 mm
|
|
|
Rozmiar wyścigu zewnętrznego (mm)
|
47-82 mm
|
|
|
Grubość (mm)
|
24mm
|
|
|
Waga (kg)
|
0,25-0,65 kg
|
|
|
Moment obrotowy (Nm)
|
5,88-49 Nm
|
|
Parametry produktów
| Model | Moment obrotowy Pojemność (Nm) |
Ciągnąć Moment obrotowy (Nm) |
Maks. Przekroczenie (obr/min) |
Maks. indeksowanie (cykl/min) |
Maks.promieniowa Załaduj, gdy Przekroczenie (kgf) |
Rozmiar otworu |
A |
B |
C |
D |
mi |
Rasa zewnętrzna Wpust |
Waga ( kg ) |
|
| Wewnętrzny wyścig | Śr. (H7) |
Wpust | ||||||||||||
| LD04 | 5.88 | 0,2 | 300 | 100 | 20 | 10 | 4x1,5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4,5 | 0,65 |
Przykład montażu:
