Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: CGS
Numer modelu: DLY5
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Przemysłowy hamulec elektromagnetyczny serii DLY5 |
Wewnętrzna średnica: |
75-250mm |
Średnica zewnętrzna: 85-253mm: |
85-253mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
Rodzaj: |
Hamulec tarczowy |
Nazwać: |
Przemysłowy hamulec elektromagnetyczny serii DLY5 |
Wewnętrzna średnica: |
75-250mm |
Średnica zewnętrzna: 85-253mm: |
85-253mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
Rodzaj: |
Hamulec tarczowy |

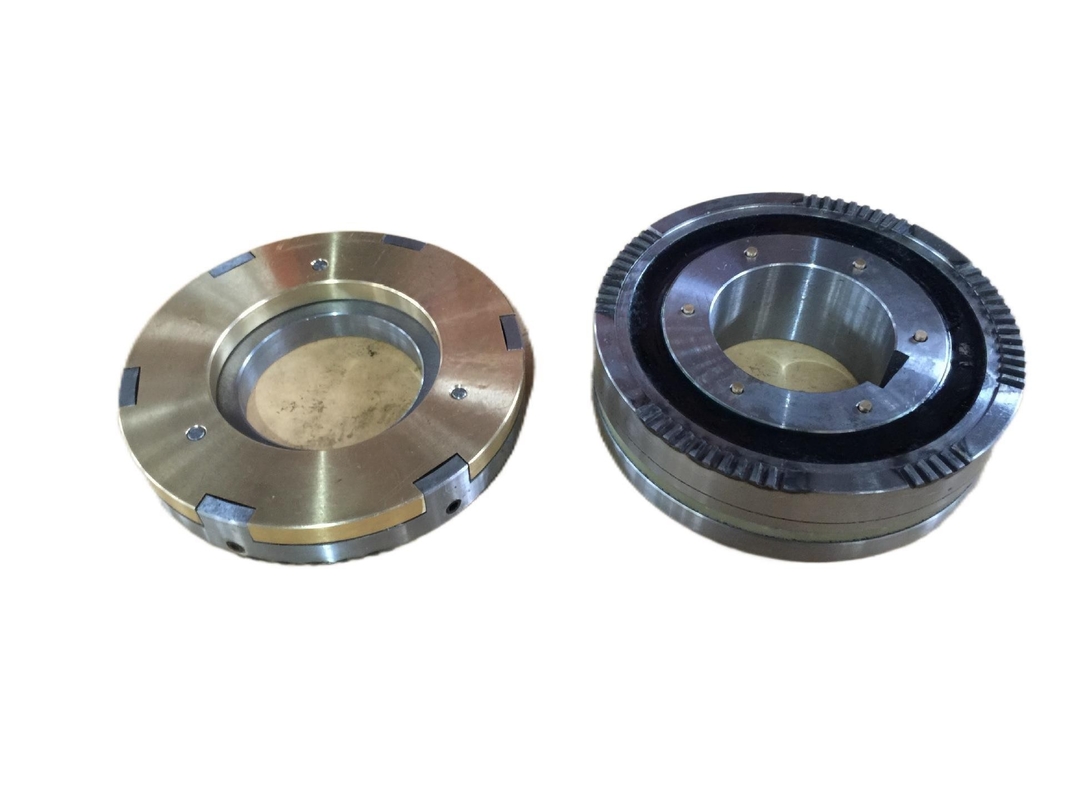

Elektromagnetyczny zwalniacz hamulca serii DLY5 Elektromagnetyczny hamulec tarczowy
Wprowadzenie do produktów
Dly5 (seria Eze) elektromagnetyczne sprzęgło szczękowe z pierścieniem ślizgowym
Sprzęgło elektromagnetyczne z osadzonym pierścieniem ślizgowym Dly5 (seria Eze) jest siłownikiem stosowanym w mechanicznym układzie przeniesienia napędu do łączenia lub oddzielania części napędowej po stronie napędzanej i napędzanej części ruchu obrotowego za pomocą siły elektromagnetycznej, aby zrealizować transmisję mocy i ruchu
Standardowe napięcie robocze sprzęgła wynosi 24 V DC Ogólnie rzecz biorąc, łatwo jest zrealizować automatyczne i zdalne sterowanie za pomocą prostego obwodu złożonego z przełączników, przycisków, styczników, przełączników jazdy i innych zwykłych elementów elektrycznych, aby spełnić wymagania zmiany prędkości, komutacji, rozruchu i pozycjonowania mechanicznego układu przeniesienia napędu.
Ta seria sprzęgieł przenosi moment obrotowy poprzez zazębienie drobnych zębów na powierzchni czołowej.Dlatego w porównaniu ze sprzęgłem ciernym o tej samej specyfikacji, ma małą objętość, brak tarcia i nagrzewania, całkowite oddzielenie po awarii zasilania, brak momentu obrotowego bez obciążenia i może być odpowiedni zarówno do pracy na mokro, jak i na sucho.Sprzęgło jest sztywno połączone.Można go łączyć tylko pod warunkiem niskiej prędkości.Jest odpowiedni, gdy jest w spoczynku lub gdy prędkość względna jest synchroniczna.
Sprzęgło może pracować niezawodnie w następujących warunkach:
1. Temperatura powietrza otoczenia wynosi od -5 ℃ do + 40 ℃.
2. W medium niezagrożonym wybuchem, nie ma gazu i pyłu przewodzącego wystarczającego do skorodowania metalu i uszkodzenia izolacji w medium.
3. Sprzęgło powinno pracować pod warunkiem smarowania oleju.
4. Wahania napięcia cewki sprzęgła nie powinny przekraczać + 5% i - 15% napięcia znamionowego.
5. Wysokość miejsca montażu sprzęgła nie może przekraczać 2000 metrów.
Parametry produktów
| ROZMIAR | Wymiary promieniowe | Wymiary osiowe | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | h | mi | j | k | L | L1 | L2 | L3 | L4 | L5 | |||
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | 8 | 2*4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | 8 | 2*5 | 4-M5 | 40 | 24,1 | 2 | 6,5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2*5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2*8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74,3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74,3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3,5 | 8,5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3,5 | 8,5 | 10 | 26 | 0,9 |
Instalacja:
1. Sprzęgło może być zainstalowane w poziomie lub w wersji, jeśli nie jest zamontowane bez alexa,
stopień współosiowości między wałem napędowym a napędzanym nie powinien przekraczać 0,05mm,
i musi zapewnić wartość luzu roboczego σ.
2. Przed zamontowaniem sprzęgła należy wyczyścić zęby obu końców.
3. Napędowe i napędzane części sprzęgła muszą być zamocowane w kierunku osiowym, jego ruch osiowy jest niedopuszczalny.
