Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GFR
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Wolnobieg FB do przykręcania do czoła za pomocą sprężyn, dostępny w pięciu typach |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska wałeczkowe |
Grubość (mm): |
35-170 |
Moment obrotowy (Nm）: |
8,3-2500 |
Waga (kg): |
0,07-6,3 |
Rozmiar otworu (mm): |
8-65 |
Nazwa: |
Wolnobieg FB do przykręcania do czoła za pomocą sprężyn, dostępny w pięciu typach |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska wałeczkowe |
Grubość (mm): |
35-170 |
Moment obrotowy (Nm）: |
8,3-2500 |
Waga (kg): |
0,07-6,3 |
Rozmiar otworu (mm): |
8-65 |
Sprzęgło jednokierunkowe typu rolkowego GC-B
Wprowadzenie do produkcji

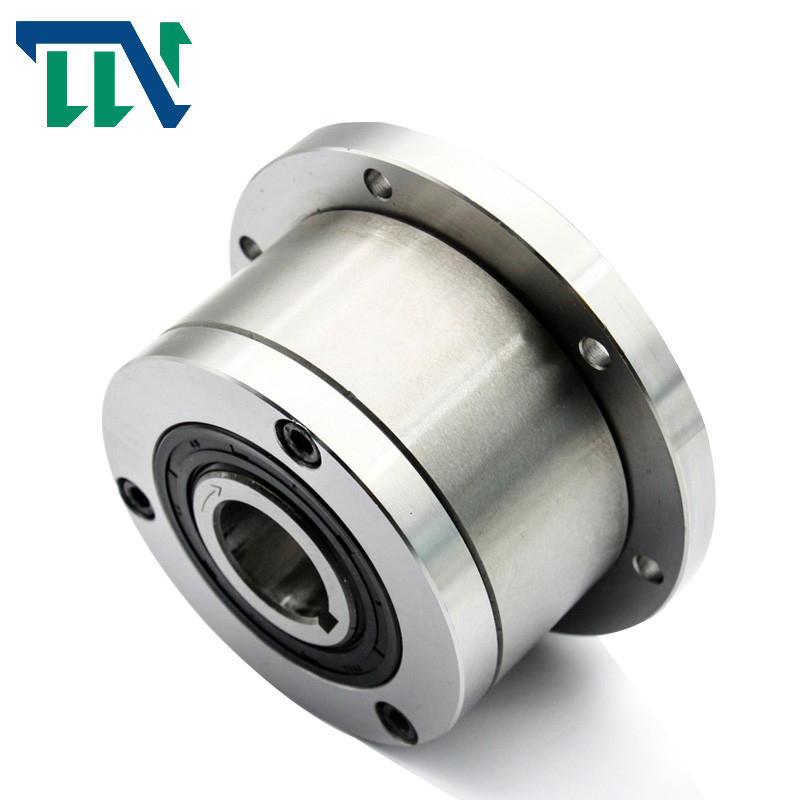

Typy GFR, GFRN to wolnobiegi typu rolkowego.Są one podparte na łożyskach za pomocą dwóch łożysk serii 160.. i wymagają smarowania olejem.Jednostki te mogą być stosowane w konstrukcjach zapewniających smarowanie olejem i uszczelnienie jak na przykładzie na odwrocie.Łożyska nie mogą być obciążane osiowo.
Typowo, typy GFR, GFRN są używane z pokrywami serii F, które są zaprojektowane do przenoszenia momentu obrotowego oraz zapewniają smarowanie olejem i uszczelnienie.Zazwyczaj te osłony są używane parami zgodnie z kombinacjami przedstawionymi na kolejnych stronach.Zewnętrzna bieżnia modelu GFR jest w stanie przyjąć i wycentrować każdy element wywiercony z tolerancją H7.
Moment obrotowy jest w tym przypadku przenoszony przez śruby przez pokrywę.Typy GFR i GFRN są identyczne, z wyjątkiem tego, że typ GFRN ma rowek wpustowy na średnicy zewnętrznej do przenoszenia momentu obrotowego.Z każdą jednostką dostarczane są dwie uszczelki papierowe, które należy umieścić między bieżnią zewnętrzną a płytami zakrywającymi.
Changzhou TIANNIU Transmission Equipment Co., Ltd jest profesjonalnym dostawcą łożysk sprzęgła jednokierunkowego, podstawowymi produktami są mikro sprzęgło elektromagnetyczne, sprzęgło ogranicznika momentu obrotowego, sprzęgło wału przesuwnego, elastyczne sprzęgło wału napędowego, zespół blokujący i sprzęgła wału itp.
Działamy w branży łożysk sprzęgła i sprzęgła jednokierunkowego od ponad 10 lat, utrzymując zasadę biznesową produktów dostosowanych do wymagań klientów. Obsługujemy poprzez słuchanie naszych klientów, stosowanie innowacji i budowanie z kunsztem, aby spełnić wszystkie ich potrzeby .
Parametry produktów
| Rodzaj | Rozmiar | Prędkości przekraczania | Numer | Waga | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimx2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L1 | L | B | t1 | bP10 | f | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5,5 | – | 3 | 42 | 20 | 27 | 2,5 | 4 | 0,5 | 0,5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3,5 | 6 | 0,8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1,5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1,5 | 4,6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5,5 | 14 | 1,5 | 4,7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5,5 | 14 | 1,5 | 7,2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8,6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10,5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7,5 | 20 | 2,5 | 13,5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2,5 | 18,2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
