Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria BD
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
BD20 Kompletne łożysko wolnego koła 1700 obr./min |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Sprzęgło jednokierunkowe |
Moment obrotowy (Nm）: |
420-42500Nm |
Waga (kg): |
3,8-198,4 |
Rozmiar otworu (mm): |
40-95 |
Gwarancja: |
12 miesięcy |
Nazwa: |
BD20 Kompletne łożysko wolnego koła 1700 obr./min |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Sprzęgło jednokierunkowe |
Moment obrotowy (Nm）: |
420-42500Nm |
Waga (kg): |
3,8-198,4 |
Rozmiar otworu (mm): |
40-95 |
Gwarancja: |
12 miesięcy |

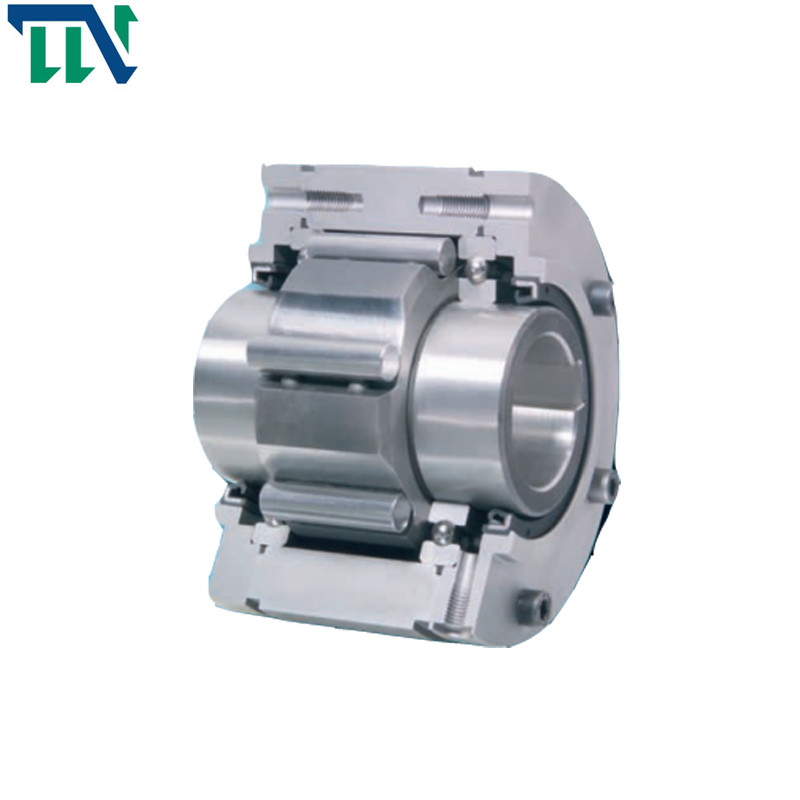

BD20 Kompletne łożysko wolnego koła 1700 obr./min
Wprowadzenie do produkcji
Cechy
Kompletne wolnobiegi BD …X to uszczelnione wolnobiegi sprężynowe z łożyskami kulkowymi i mechanizmem wysuwania sprężyny X. Są one dostarczane napełnione olejem.Podnoszenie sprężyny X zapewnia wolne od zużycia działanie wolnego koła, gdy pierścień wewnętrzny obraca się z dużą prędkością.
Wolnobieg BD …X są używane jako:
➧Przystanki ochronne
➧ Sprzęgła wybiegowe
do zastosowań z szybkim wolnym biegiem oraz jako sprzęgło jednokierunkowe przy niskiej prędkości jazdy.
Momenty nominalne do 42 500 Nm.
Otwory do 150 mm.
Dane techniczne
| Przedmiot | BD20 |
| Średnica wewnętrzna | 20 mm |
| Średnica zewnętrzna | 106 mm |
| Szerokość | 77 mm |
| Moment obrotowy | 420 Nm |
| Waga | 3,8 kg |
| Port | Szanghaj; Ningbo |
| Czas dostawy | 10-15 dni |
| Pakiet | opakowanie drewniane, opakowanie kartonowe itp |
| Aplikacja | Przenośnik, silnik elektryczny, winda kubełkowa itp |
Parametry produktów
|
Freew pięta Rozmiar |
Rodzaj |
Nie m moment obrotowy |
Podnoszenie sprężyny przy prędkości pierścienia wewnętrznego min-1 |
Maks.prędkość pierścień za darmo obcasy/ działa min-1 |
Napędy pierścienia zewnętrznego min-1 | mm |
Nudziarz d śmiały mm |
mm | max.mm | B mm |
D mm |
F mm |
G** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z** |
Wei walka |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
