Złącze elastycznego wału śliwkowego 10mm 14mm 24mm 30mm Cnc LM 2 MIS 1

LM 2 MIS 1 Elastyczne, elastyczne sprzęgło szczękowe w kształcie śliwki do pompy

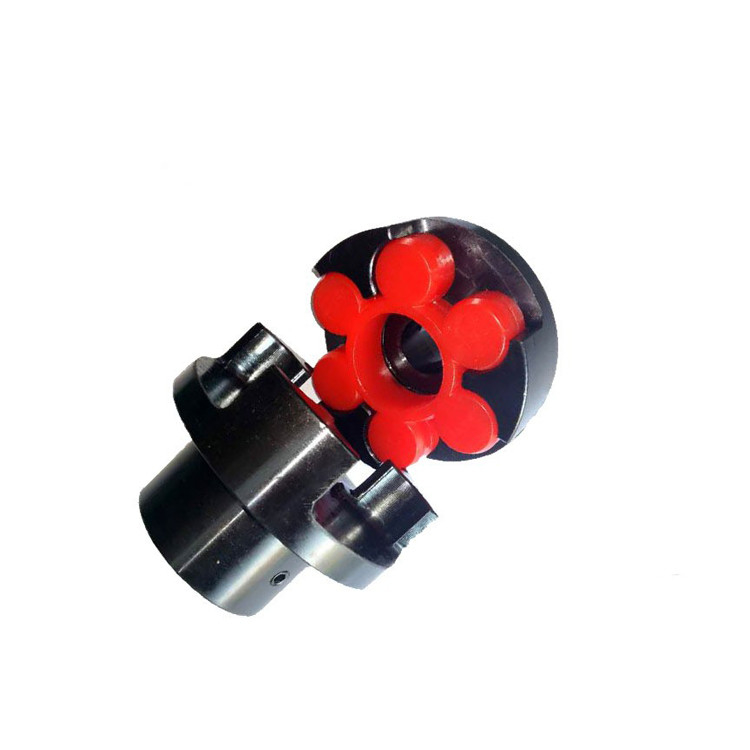

Sprzęgło dzielone typu śliwka lmz-i składa się z dwóch półsprzęgów o tym samym kształcie pazurów, kółek hamulcowych i elementów elastycznych.Elastyczne elementy kwiatu śliwy są umieszczane między pazurami dwóch połówek, aby zrealizować połączenie dwóch połówek.

Nadaje się głównie do miejsc pracy z częstym rozruchem, obrotem do przodu i do tyłu, średnio dużą prędkością, średnim momentem obrotowym i wysoką niezawodnością, takich jak metalurgia, górnictwo, ropa naftowa, przemysł chemiczny, podnoszenie, transport, przemysł lekki, tekstylia, pompa wodna, wentylator , itp. Temperatura środowiska pracy wynosi - 35 ℃ ~ + 80 ℃, a znamionowy moment obrotowy przekładni wynosi 250 ~ 12500 nm.Dopuszczalna prędkość to 4750~950r/min.

Charakterystyka:

(1) Stabilna i niezawodna praca, z dobrym tłumieniem drgań, amortyzacją i izolacją elektryczną.

(2) Prosta konstrukcja, mały rozmiar promieniowy, niewielka waga i mały moment bezwładności.Nadaje się do średnich i dużych prędkości.

(3) Ma duże możliwości kompensacji osiowej, promieniowej i kątowej.

(4) Elastyczny element poliuretanowy o wysokiej wytrzymałości ma zalety odporności na zużycie, odporności na olej, dużej nośności, długiej żywotności i niezawodności.

(5) Sprzęgło nie wymaga smarowania, przy mniejszym obciążeniu konserwacyjnym i może pracować nieprzerwanie przez długi czas.

Sprzęgło quincunx wykorzystuje elastyczny element quincunx do umieszczenia między wypukłymi pazurami dwóch połówek sprzęgieł, aby zrealizować połączenie dwóch połówek sprzęgieł.Wymiary konstrukcyjne dwóch półzłączy są takie same, a ich powierzchnie końcowe są odpowiednio wyposażone w kilka wypukłych pazurów, które są kolejno osadzane między kołowymi wypukłymi częściami elastycznego elementu kwinkunks.Moment obrotowy jest przenoszony między wałem napędowym a wałem napędzanym.

Forma elementów elastycznych w kształcie quincunx nie ogranicza się do okrągłych części wypukłych, ale także prostokątnych i długich łukowych części wypukłych.Oprócz gumy, materiały elementów elastycznych quincunx są również wykonane z tworzyw konstrukcyjnych, takich jak elastomer poliuretanowy.Gdy element sprężysty obraca się w jednym kierunku, tylko połowa części wypukłej przenosi obciążenie i pełni rolę przeniesienia momentu obrotowego.Rozkład obciążenia na powierzchni styku łapy biorącej udział w przenoszeniu momentu obrotowego jest związany z kształtem części stykowej.Biorąc za przykład kontakt grubego pazura, jeśli nie są brane pod uwagę inne efekty, obciążenie można uznać za rozłożone zgodnie z prawem trapezu, jak pokazano na Rys. 5_78. Wraz ze wzrostem różnicy między średnicą wewnętrzną i zewnętrzną, wzrasta również nierównomierność rozkładu obciążenia.Ponadto, gdy dwa półsprzęgła mają względne przemieszczenie i istnieje szczelina między powierzchnią roboczą elementu sprężystego a wypukłym pazurem półsprzęgu, niejednorodność rozkładu obciążenia będzie się dalej zwiększać. Nie tylko rozkład obciążenia na powierzchnia robocza jednego pazura jest nierówna, ale również obciążenie między obciążonymi pazurami jest nierówne.Zastosowanie powierzchni styku w kształcie łuku może poprawić nierównomierność rozkładu obciążenia na powierzchni roboczej.Dlatego może przenosić duży moment obrotowy, ale jego elastyczność jest nieznacznie zmniejszona.Złącze kwiatowe śliwy charakteryzuje się małą ilością części, małymi gabarytami, łatwością wykonania elementów elastycznych oraz dużą nośnością.Jednak podczas montażu i demontażu dwie połówki sprzęgła muszą być przesunięte wzdłuż kierunku osiowego.Ma zastosowanie głównie do układu wałów transmisyjnych o mniej wymagających wymaganiach dotyczących wydajności kompensacji i redukcji bufora, szczególnie w przesyłaniu średniej i małej mocy.
