1-calowe sprzęgło napędu pompy z wałem śliwkowym Elastyczne LM6 MIS 6

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO 9001

Numer modelu: LM6

Warunki płatności i wysyłki

Minimalne zamówienie: 1 szt.

Cena: Negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Możliwość Supply: 10000 miesięcznie

Najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Podkreślić:

1-calowe sprzęgło wału śliwkowego LM6

,

1-calowe sprzęgło wału

,

sprzęgło wału napędowego pompy

Model:
LM6 Sprzęgło wału śliwkowego
Gwarancja:
12 miesięcy
Rozmiar otworu:
22-24mm
Długość:
50mm
waga:
0,004 KG
Touque:
140
Model:
LM6 Sprzęgło wału śliwkowego
Gwarancja:
12 miesięcy
Rozmiar otworu:
22-24mm
Długość:
50mm
waga:
0,004 KG
Touque:
140
Opis

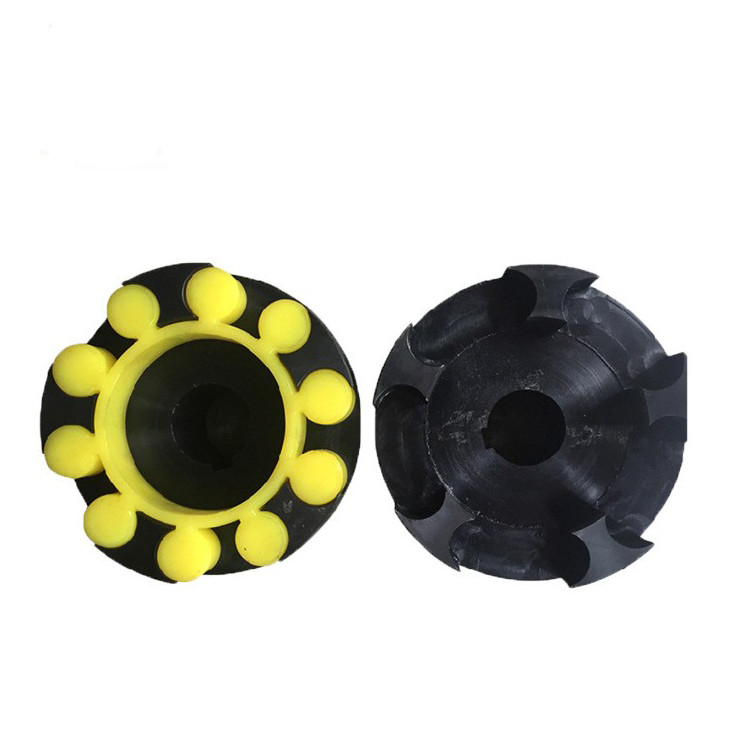

1-calowe sprzęgło napędu pompy z wałem śliwkowym Elastyczne LM6 MIS 6

LM6 MIS 6 Elastyczne, elastyczne sprzęgło szczękowe w kształcie śliwki do pompy



Złączka do kwiatów śliwy jest szeroko stosowanym złączem, znanym również jako złącze kłowe, które składa się z dwóch metalowych tarcz kłowych i elastomeru.Dwie metalowe płyty z pazurami są zwykle wykonane ze stali 45, ale stop aluminium jest również używany, gdy wymagane jest delikatne obciążenie.



Sprzęgło dzielone typu śliwka lmz-i składa się z dwóch półsprzęgów o tym samym kształcie pazurów, kółek hamulcowych i elementów elastycznych.Elastyczne elementy kwiatu śliwy są umieszczane między pazurami dwóch połówek, aby zrealizować połączenie dwóch połówek.





Forma elementów elastycznych w kształcie quincunx nie ogranicza się do okrągłych części wypukłych, ale także prostokątnych i długich łukowych części wypukłych.Oprócz gumy, materiały elementów elastycznych quincunx są również wykonane z tworzyw konstrukcyjnych, takich jak elastomer poliuretanowy.Gdy element sprężysty obraca się w jednym kierunku, tylko połowa części wypukłej przenosi obciążenie i pełni rolę przeniesienia momentu obrotowego.Rozkład obciążenia na powierzchni styku łapy biorącej udział w przenoszeniu momentu obrotowego jest związany z kształtem części stykowej.Biorąc za przykład kontakt grubego pazura, jeśli nie są brane pod uwagę inne efekty, obciążenie można uznać za rozłożone zgodnie z prawem trapezu, jak pokazano na Rys. 5_78. Wraz ze wzrostem różnicy między średnicą wewnętrzną i zewnętrzną, wzrasta również nierównomierność rozkładu obciążenia.Ponadto, gdy dwa półsprzęgła mają względne przemieszczenie i istnieje szczelina między powierzchnią roboczą elementu sprężystego a wypukłym pazurem półsprzęgu, niejednorodność rozkładu obciążenia będzie się dalej zwiększać. Nie tylko rozkład obciążenia na powierzchnia robocza jednego pazura jest nierówna, ale również obciążenie między obciążonymi pazurami jest nierówne.Zastosowanie powierzchni styku w kształcie łuku może poprawić nierównomierność rozkładu obciążenia na powierzchni roboczej.Dlatego może przenosić duży moment obrotowy, ale jego elastyczność jest nieznacznie zmniejszona.Złącze kwiatowe śliwy charakteryzuje się małą ilością części, małymi gabarytami, łatwością wykonania elementów elastycznych oraz dużą nośnością.Jednak podczas montażu i demontażu dwie połówki sprzęgła muszą być przesunięte wzdłuż kierunku osiowego.Ma zastosowanie głównie do układu wałów transmisyjnych o mniej wymagających wymaganiach dotyczących wydajności kompensacji i redukcji bufora, szczególnie w przesyłaniu średniej i małej mocy.







Parametry produktów



Rodzaj Moment nominalny (Tn/Nm) Prędkość (Np)

Otwór wału

średnica

Długość otworu szybu LO D D1 Rodzaj części elastycznych Masa Bezwładność obrotowa
Twardość części elastycznych LM

LMD

,LMS

(d1,d2,dz) Typ Y Typ J1,Z L LM LMD LMS

LMD

,LMS

LM LMD LMS LM LMD LMS
Aha b/HD   L (r
80+5 60+5 rmin-1 Mm kg kg/m2
LM1 25 45 15300 8500 12,14 32 27 35 86 92 98 50 90 MT1-a -b 0,66 1,21 1,33 0,0002 0,0008 0,0013
LMD1 16,18,19 42 30
LMS1 20,22,24 52 38
  25 62 44
LM2 50 100 1200 7600 16,18,19 42 30 38 95 101,5 108 60 100 MT2-a -b 0,93 1,65 1,74 0,0004 0,0014 0,0021
LMD2 20,22,24 52 38
LMS2 25,28 62 44
  30 82 60
LM3 100 200 10900 6900 20,22,24 52 38 40 103 110 117 70 110 MT3-a -b 1,41 2,36 2,33 0,0009 0,0024 0,0034
LMD3   25,28 62 44
LMS3   30,32 82 60
LM4 140 280 9000 6200 22,24 52 38 45 114 122 130 85 125 MT4-a -b 2.18 3,56 3,38 0,002 0,005 0,0064
LMD4   25,28 62 44
LMS4   30,32,35,38 82 60
    40 112 84
LM5 350 400 7300 5000 25,28 62 44 50 127 138,5 150 105 150 MT5-a -b 3,6 6,36 6.07 0,005 0,0135 0,0175
LMD5   30,32,35,38 82 60
LMS5   40,42,45 112 84
LM6 400 710 6100 4100 30,32,35,38 82 60 55 143 155 167 185 185 MT6-a-b 6.07 10,77 10.47 0,0114 0,0329 0,0444
LMD6
LMS6   40,42,45,48 112 84
LM7 630 1120 5300 3700 35*,38* 82 60 60 159 172 185 205 205 MT7-a -b 9.09 15,3 14.22 0,0232 0,0581 0,0739
LMD7
LMS7

40*,42*,45,48,

50,55

112 84
LM8 1120 2240 4500 3100 45*,48*,50,55,56 112 84 70 181 195 209 170 240 MT8-a -b 13.56 22,72 21.16 0,0468 0,1175 0,1493
LMD8
LMS8 60,63,65 142 107
LM9 1800 3550 3800 2800 50*,55*,56* 112 84 80 208 224 240 200 270 MT9-a -b 21,4 34,44 30,7 0,1041 0,2333 0,2767
LMD9 60,63,65,70,71,75 142 107
LMS9 80 172 132
LM10 2800 5600 3300 2500

60*,63*,65*,70,

71,75

142 107 90 230 248 268 230 305 MT10-a-b 32.03 51,36 44,55 0,2105 0,4594 0,5262
LMD10 80,85,90,95 172 132
LMS10 100 212 167
LM11 4500 9000 2900 2200 71*,71*,75* 142 107 100 260 284 308 260 350 MT11-a -b 49,52 81,3 70,72 0,4338 0,9777 1.1362
LMD11 80*,85*,90,95 172 132
LMS11 100,110,120 212 167
LM12 6300 12500 2500 1900 80*,85*,90*95 172 132 115 297 321 345 300 400 MT12-a-b 73,45 115,53 99,54 0,8205 1,751 1,9998
LMD12 100,110,120,125 212 167
LMS12 130,140,150 252 202
LM13 11200 2000 2100 1600 90*,95* 172 132 125 323 348 373 360 460 MT13-a-b 103,86 161,79 137,53 1,6718 3,667 3,6719
LMD13

100*,110*,120*,

125*

212 167
LMS13 130,140,150 252 202
LM14 12500 25000 1900 1500

100*,110*,120*,

125*

212 167 135 333 358 383 400 500 MT14-a-b 127,59 196,32 165,25 2,499 4,8669 5.1581
LMD14 130*,140*,150 252 202
LMS14 160 302 242
