Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria BS K RK
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: 5
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Jednokierunkowe sprzęgło krzywkowe serii BS K RK |
Materiał: |
Stal łożyskowa GCR 15 |
Maks. Wybieg (obr/min): |
350-80 |
Moment obrotowy (Nm）: |
37200-980000 |
Waga (kg): |
2,3-3700 |
Rozmiar otworu (mm): |
20-450 |
Nazwa: |
Jednokierunkowe sprzęgło krzywkowe serii BS K RK |
Materiał: |
Stal łożyskowa GCR 15 |
Maks. Wybieg (obr/min): |
350-80 |
Moment obrotowy (Nm）: |
37200-980000 |
Waga (kg): |
2,3-3700 |
Rozmiar otworu (mm): |
20-450 |
BS-K Seria BS RK Zastosowanie sprzęgła jednokierunkowego Smarowanie Smarowanie Sprzęgło jednokierunkowe
Wprowadzenie do produkcji

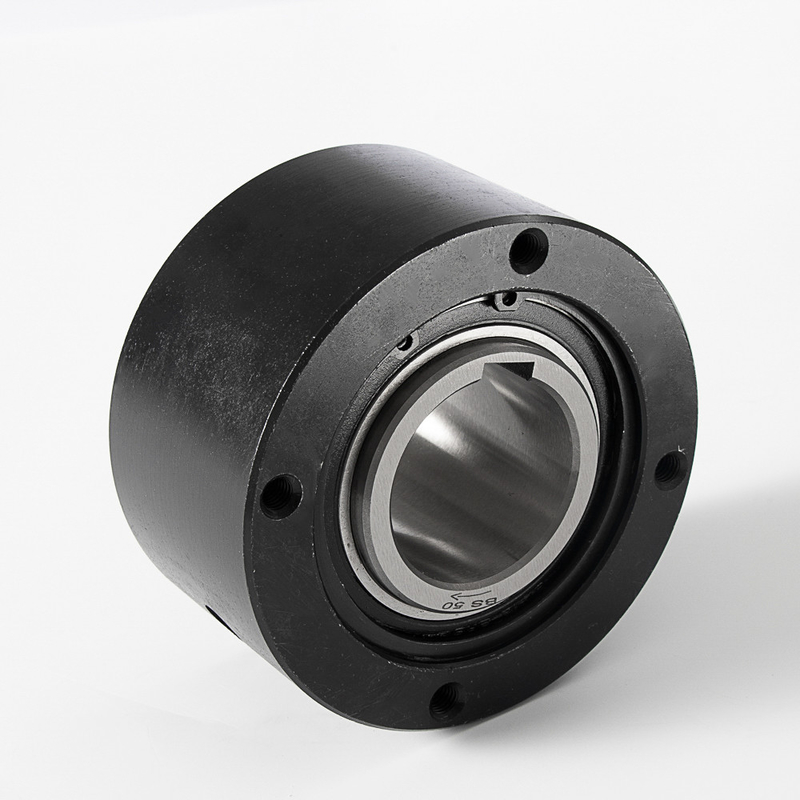

Wprowadzenie sprzęgła krzywkowego o wysokim momencie obrotowym BS 200 łożyska sprzęgła tylnego do przenośnika taśmowego
Sprzęgła krzywkowe serii BS są przeznaczone do zastosowań, w których zapobiega się wstecznemu obrotowi wału głowicy przenośnika o niskiej prędkości (backstoping)
Charakterystyka
Seria BS ma konstrukcję krzywkową lub rolkową.
doskonały schemat zapobiegania kurzowi w celu odizolowania kurzu.
dzięki opracowaniu i zastosowaniu specjalnych krzywek produkty mają wyższą niezawodność.
Produkty bs30 ~ bs135 zostały uszczelnione rodzajem smaru, więc nie jest wymagany więcej smaru.
produkty przejścia powietrza o niskiej prędkości zainstalowane na końcowym wale przenośników, pomp itp.
Seria bs-hs to produkt o dużej prędkości, który znacznie poprawia maksymalną prędkość biegu jałowego i dopuszczalny moment obrotowy przy założeniu zachowania zalet serii BS.
Instalacja i użytkowanie
Specjalne sprzęgło zwrotne do przenośnika.(dla małej prędkości)
Rodzaj smaru został uszczelniony i nie jest potrzebny więcej smaru.(mały model)
Przyjąć środki pyłoszczelne o strukturze dwuwarstwowej.
Obowiązujące okazje
Sprzęgło zaprojektowane tak, aby zapobiegać obrotom wstecznym przenośnika.Dodano serię bs-hs, która znacznie poprawia maksymalną prędkość biegu jałowego i dopuszczalny moment obrotowy (dla niskich prędkości).
Do wolnych obrotów na biegu jałowym.
Produkty przetwarzania powietrza o niskiej prędkości zainstalowane na końcowych wałach obrotowych, takich jak przenośniki i pompy.
Moment obrotowy: 294 ~ 686000n m30～70000kgfm
| Model | BS200 |
| Materiał | GCr15 |
| Wewnętrzna średnica | 100-200mm |
| Średnica zewnętrzna | 430mm |
| Grubość | 145mm |
| Moment obrotowy | 37200Nm |
| Prędkość wybiegu | 100 obr/min |
Parametry produktów
| Model | Moment obrotowy Pojemność (Nm) |
Maks. Przekroczenie (obr/min) Wewnętrzny wyścig |
Ciągnąć Moment obrotowy (Nm) |
A | B | C | PCD D |
mi | S | HM Rozmiar× Skok × Liczba otworów gwintowanych |
Smar Wypełniacz Otwór (Rozmiar) |
Q'ty Smar (kg) |
| BS160HS | 39200 | 350 | 34,3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2,5×10 | PT 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44,1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 × P2,5 × 8 | PT 1/4 | 0,31 |
| BS220HS | 102000 | 200 | 73,5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2,5×16 | PT 1/4 | 1,3 |
| BS250HS | 147000 | 170 | 93,1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3,0×16 | PT 1/4 | 1,7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3,0×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3,5×16 | PT 1/4 | 3,6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6,9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4,5 × 18 | PT 1/4 | 7,2 |
| Nowy JIS Wpust JISB1301-1996 ISO R773 |
Stary JIS Wpust JISB1301-1959 |
Średnica otworu Zasięg (mm) |
W. Min (kg) |
W. Max (kg) |
| BS 30-30J | BS 30-30E | 20 do 30 | 2,3 | 2,1 |
| BS 50-45J | BS 50-45E | 30 do 50 | 4,7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 do 65 | 13,0 | 11,5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 do 75 | 14,7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 do 85 | 27,2 | 24,7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 do 95 | 32,2 | 29,4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 do 110 | 38,6 | 34,2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 do 135 | 76,1 | 68,0 |
| BS 160HS | BS 160HS | 100 do 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 do 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 do 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 do 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 do 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 do 300 | 1400 | 1300 |
| BS 350HS | BS 350HS | 250 do 350 | 2300 | 2120 |
| BS 425HS | BS 425HS | 325 do 425 | 3300 | 2960 |
| BS 450HS | BS 450HS | 350 do 450 | 3700 | 3400 |
Uwagi:
1. Tolerancja gotowego otworu magazynowego wynosi H7.
2. Pozycje wyróżnione pogrubioną czcionką to pozycje magazynowe, pozostałe są budowane na zamówienie.
3. Sprzęgło BS Cam może być znudzone zgodnie ze specyfikacją.
Określ średnicę otworu z tolerancją i wymiarami rowka wpustowego.
Pamiętaj, aby określić.
