Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria MZ-K
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Łożysko sprzęgła krzywkowego MZ Press |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
64-180 |
Moment obrotowy (Nm）: |
0,2-1,27 |
Waga (kg): |
1.4-13.2 |
Rozmiar otworu (mm): |
15-70 |
Nazwa: |
Łożysko sprzęgła krzywkowego MZ Press |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
64-180 |
Moment obrotowy (Nm）: |
0,2-1,27 |
Waga (kg): |
1.4-13.2 |
Rozmiar otworu (mm): |
15-70 |
Wprowadzenie do produkcji

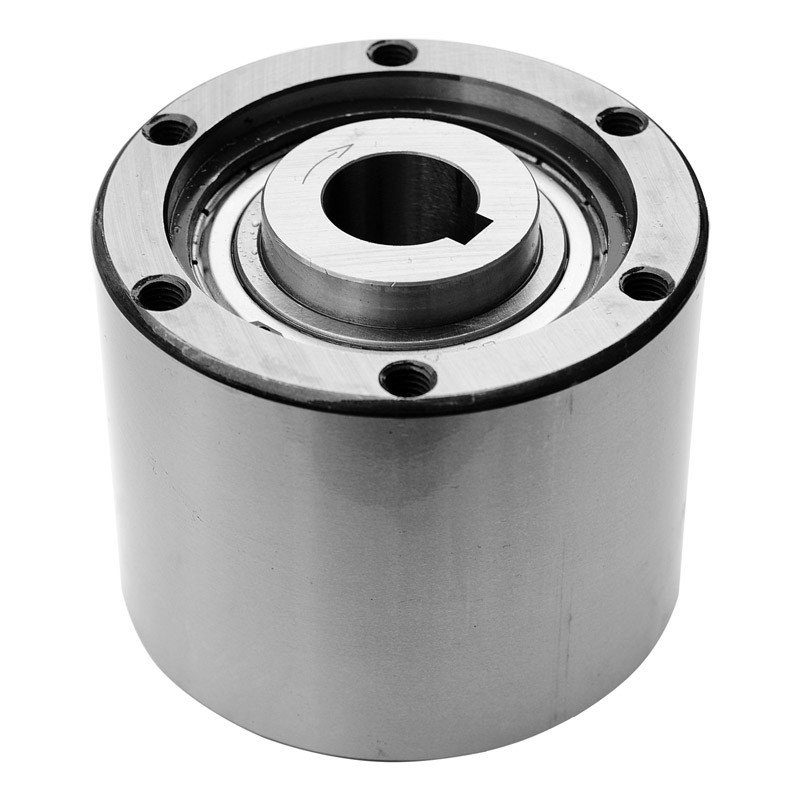

Typ MZ jest uszczelnionym wolnobiegiem typu sprężynowego, łożyskowanym za pomocą dwóch smarowanych smarem łożysk serii 60..ZZ.Jednostki dostarczane są nasmarowane smarem, gotowe do instalacji.Jednostki MZ są przeznaczone do wielu zastosowań, do różnych zastosowań.Na następnej stronie przedstawiono typowy układ montażowy.Bieżnia wewnętrzna jest osadzona na wale.Wewnętrzną średnicę bieżni zewnętrznej należy wykorzystać jako rejestr montażowy dla połączonych części (koła zębatego, koła pasowego, przekładni, ramienia reakcyjnego...).Czop montażowy powinien mieć tolerancję g6
| Przedmiot | MZ60-50 |
| Materiał | GCr15 |
| Średnica otworu | 50 mm |
| Średnica zewnętrzna | 155 mm |
| Szerokość | 102 mm |
| Moment obrotowy | 2110 Nm |
| Przeciągnij moment obrotowy | 0,98 Nm |
| Waga | 10,2 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Parametry produktów
| Model | Pojemność Moment obrotowy (Nm) |
Moment obrotowy Ciągnąć (Nm) |
Koniec działanie Maks. Wyścig |
Koniec działanie Maks. Wyścig |
indeksowanie /min) |
Rozmiar otworu (H7) |
Klucz droga |
A | B | C | PCDD |
(M6) mi |
F | G |
HM nr z gwintowanych x Poziom |
S | Waga (kg) |
| MZ15 | 186 | 0,20 | 2200 | 900 | 150 | 15 | 5*2,3 | 62 | 68 | 60 | 58 | 47 | 25 | 5,5 | 6*M5*P0.8 | 10 | 1,4 |
| MZ17 | 215 | 0,20 | 2000 | 800 | 150 | 17 | 5*2,3 | 66 | 75 | 64 | 64 | 52 | 28 | 6,3 | 6*M5*P0.8 | 10 | 1,8 |
| MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6*2,8 | 67 | 80 | 65 | 68 | 55 | 30 | 7,6 | 6*M6*P1.0 | 12 | 2,0 |
| MZ30-22 | 735 | 0,39 | 1800 | 500 | 150 | 22 | 6*2,8 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 6*M8*P1.25 | 16 | 3,7 |
| MZ30-25 | 735 | 0,39 | 1800 | 500 | 150 | 25 | 8*3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 6*M8*P1.25 | 16 | 3,7 |
| MZ30 | 735 | 0,39 | 1800 | 500 | 150 | 30 | 10*3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 6*M8*P1.25 | 16 | 3,7 |
| MZ35 | 1,080 | 0,49 | 1700 | 300 | 150 | 35 | 10*3,3 | 87 | 110 | 85 | 95 | 80 | 50 | 8,7 | 6*M8*P1.25 | 16 | 4,8 |
| MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12*3,3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 8*M8*P1.25 | 16 | 6,2 |
| MZ45 | 1620 | 0,69 | 1700 | 300 | 150 | 45 | 14*3,8 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 8*M8*P1.25 | 16 | 6,2 |
| MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14*3,8 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 8*M8*P1.25 | 16 | 10.2 |
| MZ60-55 | 2110 | 0,98 | 1600 | 250 | 150 | 55 | 16*4,3 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 8*M8*P1.25 | 16 | 10.2 |
| MZ60 | 2110 | 0,98 | 1600 | 250 | 150 | 60 | 18*4.4 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 8*M8*P1.25 | 16 | 10.2 |
| MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18*4.4 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 8*M8*P1.25 | 16 | 13.2 |
| MZ70 | 3040 | 1,27 | 1300 | 250 | 150 | 70 | 20*4.9 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 8*M8*P1.25 | 16 | 13.2 |
