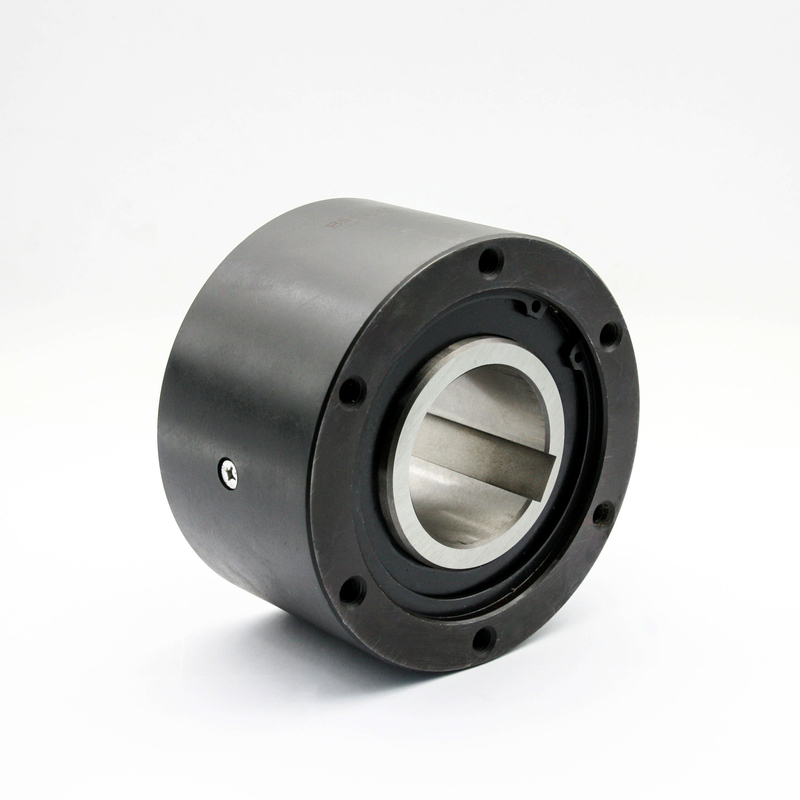

Sprzęgło krzywkowe Sprzęgło jednokierunkowe z serii BS do przenośnika urządzenia

Sprzęgło krzywkowe Sprzęgło jednokierunkowe z serii BS do przenośnika urządzenia

Brand Name:	Tianniu
Model Number:	Seria B.S
MOQ:	1 szt
Cena £:	negotiable
Delivery Time:	5-10 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, akredytywy, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO-9001

Imię:

Sprzęgło jednokierunkowe BS

Materiał:

Stal łożyskowa GCR 15

Rodzaj:

Łożyska jednokierunkowe

Grubość (mm):

106-190

Moment obrotowy (Nm):

294-15700

Waga (kg):

2,1-68

Rozmiar otworu (mm):

200-350

Gwarancja:

12 miesięcy

Szczegóły pakowania:

Kartony drogą morską drogą lotniczą

Możliwość Supply:

10000 miesięcznie

Podkreślić:

Jednokierunkowe sprzęgło jednokierunkowe przenośnika

jednokierunkowe sprzęgło jednokierunkowe

sprzęgło krzywkowe serii BS

Product Description

Sprzęgło krzywkowe Jednokierunkowe sprzęgło jednokierunkowe serii BS do przenośnika urządzenia

Wprowadzenie do produkcji

Seria łożysk śrub kulowych, skrócona jako łożyska BS, została zaprojektowana w celu maksymalizacji mniejszej liczby kulek przy grubszych I/R i O/R i kącie działania 60 stopni.Taka konstrukcja sprawia, że łożyska BS mają większą sztywność osiową niż jakakolwiek inna seria łożysk skośnych TPIstandardowe łożyska kulkowe.
Łożysko HBS jest przeznaczone do zastosowań o dużym obciążeniu, takich jak wtryskarki do tworzyw sztucznych.W porównaniu do serii łożysk BS, łożysko HBS zapewnia stosunkowo wyższą nośność i sztywność.

Sprzęgła krzywkowe serii BS są przeznaczone do zastosowań, w których zapobiega się wstecznemu obrotowi wału głowicy przenośnika wolnoobrotowego (zatrzymanie wsteczne).

Pierścienie wewnętrzne i zewnętrzne

Węgloazotowanie pierścieni wewnętrznych i zewnętrznych jest podstawowym procesem utwardzania łożysk TPI BS.Dzięki tej specjalnej obróbce cieplnej zwiększa się twardość powierzchni bieżni;co odpowiednio zmniejsza zużycie.

Element toczny

Kulki stalowe o wysokiej precyzji zapewniają TPIdostawcy łożysk kulkowychŁożyska BS i łożyska HBS mają najlepszą precyzję i stabilność.Odzwierciedla to również wydajność łożysk BS przy wysokich prędkościach obrotowych

Klatka szybowa

Dzięki wysoce inżynieryjnemu układowi klatek osiągnięto niezwykłe właściwości.

Klatka T2, zaprojektowana z myślą o niskim poziomie hałasu, jednak wzrost temperatury przy wysokich obrotach jest stosunkowo wysoki.

Parametry produktów

Model	Moment obrotowy Pojemność (Nm)	Maks. Przekroczenie (obr/min) Wewnętrzny wyścig	Ciągnąć Moment obrotowy (Nm)	A	B	C	PCD D	mi	S	HM Rozmiar × podziałka × Liczba otworów gwintowanych	Waga (kg)
BS30	294	350	0,58	64	90	64	80	45	13	M 6 × P1,0 × 4	2.1
BS50	784	300	0,98	67	125	67	110	70	16	M8 × P1,25 × 4	4.0
BS65	1570	340	3,92	90	160	85	140	90	20	M10 × P1,5 × 6	11,5
BS75	2450	300	5,88	90	170	85	150	100	20	M10 × P1,5 × 6	13.1
BS85	5880	300	7,84	115	210	110	185	115	30	M12 × P1,75 × 6	24,7
BS95	7840	250	9.8	115	230	110	200	130	30	M14 × P2,0 × 6	29,4
BS110	10800	250	14.7	115	270	110	220	150	30	M16 × P2,0 × 6	34.2
BS135	15700	200	19.6	135	320	130	280	180	30	M16 × P2,0 × 8	68

Typ	Pojemność momentu obrotowego (Nm)	Maks.Przekroczenie (obr/min) Wewnętrzny wyścig	Ciągnąć Moment obrotowy (Nm)	A	B	C	PCD D	mi	S	HM THSXP-Q'ty	GFH (rozmiar)	Pytanie G. (kg)
BS 160	24 500	100	34,3	135	360	130	315	220	40	M20xP2,5-10	PT 1/4	0,12
BS 200	37 200	100	44.1	150	430	145	380	265	40	M22xP2,5-8	PT 1/4	0,14
BS 220	49 000	80	73,5	235	500	230	420	290	40	M20xP2,5-16	PT 1/4	0,8
BS 250	88200	50	93.1	295	600	290	530	330	50	M24xP3.0-16	PT 1/4	1.1
BS 270	123 tys	50	98	295	650	290	575	370	50	M24xP3.0-16	PT 1/4	1.2
BS300	176 tys	50	108	295	780	290	690	470	60	M30xP3,5-16	PT 1/4	1.3
BS335	265 tys	50	137	305	850	320	750	495	70	M36xP4.0-16	PT 1/4	1.4
BS350	314 000	50	157	320	930	360	815	535	70	M36xP4.0-16	PT 1/4	1.5
BS425	510 000	50	216	440	1030	450	940	635	70	M36xP4.0-18	—	Olej 6000 ml
BS450	686 tys	50	245	450	1090	480	990	645	80	M42xP4,5-18	—	Olej 7000 ml

Sprzęgło krzywkowe Sprzęgło jednokierunkowe z serii BS do przenośnika urządzenia 0
