Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria CKL
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Wolnobieg typu jednokierunkowego z serii CKL-A |
Materiał: |
Stal łożyskowa GCr15 |
Typ: |
Sprag |
Prędkość wybiegu (r/min): |
2125-578 |
Moment obrotowy (Nm): |
44-2200 |
Rozmiar otworu: |
12-95 |
Waga (kg): |
3,0-46 |
Nazwa: |
Wolnobieg typu jednokierunkowego z serii CKL-A |
Materiał: |
Stal łożyskowa GCr15 |
Typ: |
Sprag |
Prędkość wybiegu (r/min): |
2125-578 |
Moment obrotowy (Nm): |
44-2200 |
Rozmiar otworu: |
12-95 |
Waga (kg): |
3,0-46 |

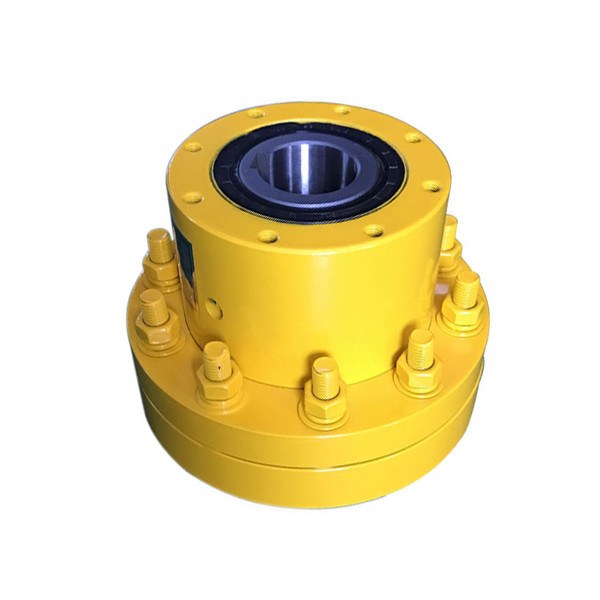

Seria CKL-A Jednokierunkowe sprzęgło jednokierunkowe CKL-A80210 Sprzęgło jednokierunkowe ze sprzęgłem
Wprowadzenie do produkcji
Główne zastosowania: maszyny tekstylne;maszyny drukarskie;przemysł samochodowy;sprzęt AGD;wykrywacz pieniędzy.
Łożyska igiełkowe jednokierunkowe serii HF: składają się z wytłoczonego pierścienia zewnętrznego i koszyka z tworzywa sztucznego.Klatka może mieć własną plastikową trzcinę lub trzcinę ze stali nierdzewnej do prowadzenia igiełki.Nachylona bieżnia i igiełka na pierścieniu zewnętrznym służą jako elementy blokujące..HFL (zespół sprzęgła i łożyska): Łożysko oporowe jest montowane po obu stronach sprzęgła igiełkowego i przenosi obciążenie promieniowe, ponieważ łożyskiem oporowym jest zespół igiełki i koszyka z tworzywa sztucznego.Ponieważ nie ma pierścienia wewnętrznego, zużycie wału jest stosunkowo duże, dlatego najlepiej jest poddać go obróbce cieplnej
Łożyska jednokierunkowe: HF, HFL, FC, FCB, RCB, RC, F, IWC, EWC, DC, CSK, CKB (B200), ASNU, CKA, FWD, NF itp.
Ckl-a to rodzaj wolnego koła z ukośnym usztywnieniem, które jest niezależne, uszczelnione i podparte na łożyskach.Dwie serie łożysk 160... Łożyska.Urządzenie jest smarowane olejem.
Ta kombinacja jest używana jako sprzęgło jednokierunkowe, jak pokazano na odwrocie.W tej konstrukcji standardowe aluminiowe koło zamachowe jest połączone z elastycznym sprzęgłem do instalacji on-line.
Sprzęgło typu KEE to sprzęgło o wysokiej wydajności, które służy do tłumienia drgań skrętnych i przyjmowania niewspółosiowości bez nadmiernego obciążenia łożyska.Pokrywa D2 służy do zamykania urządzenia.Wyposażony jest w dwie śruby wlewu oleju, spustu oleju i poziomu oleju.Sugerujemy dostarczenie urządzenia zmontowanego.
Parametry produktów
|
Typ |
Moment obrotowy (Nm) |
Przekroczona prędkość |
Rozmiar (mm) |
Waga |
|||||||||
|
nimax |
Namax |
d(H7) |
Dk(H7) |
D |
D1 |
Ł |
L1 |
L2 |
B |
bn × tn |
|||
|
CKL-A1252 |
44 |
2125 |
2100 |
12 |
12~25 |
52 |
97 |
90,0 |
35 |
42 |
13.0 |
2×1,0 |
3.0 |
|
CKL-A1568 |
90 |
1615 |
2100 |
15 |
15~30 |
68 |
112 |
110,0 |
40 |
52 |
18.0 |
3×1,4 |
4.4 |
|
CKL-A2075 |
98 |
1360 |
1960 |
20 |
15~30 |
75 |
118 |
114,5 |
40 |
56 |
14.0 |
3×1,4 |
4.6 |
|
CKL-A2590 |
230 |
1190 |
1610 |
25 |
20~40 |
90 |
130 |
127,5 |
50 |
60 |
17,5 |
4×1,8 |
6.4 |
|
CKL-A30100 |
400 |
1105 |
1470 |
30 |
20~50 |
100 |
160 |
146,0 |
60 |
66 |
20.0 |
5×2,3 |
11 |
|
CKL-A35110 |
580 |
935 |
1330 |
35 |
25~65 |
110 |
190 |
168,0 |
75 |
74 |
19.0 |
6×2,8 |
17 |
|
CKL-A40125 |
820 |
807,5 |
1190 |
40 |
25~65 |
125 |
190 |
178,0 |
75 |
86 |
17.0 |
6×2,8 |
19 |
|
CKL-A45130 |
840 |
765 |
1120 |
45 |
25~65 |
130 |
190 |
178,0 |
75 |
86 |
17.0 |
6×2,8 |
19 |
|
CKL-A48150 |
1400 |
730 |
1000 |
48 |
25~65 |
150 |
225 |
207,0 |
90 |
88 |
25.0 |
14×3,8 |
31,5 |
|
CKL-A50150 |
1400 |
722,5 |
980 |
50 |
30~75 |
150 |
225 |
207,0 |
90 |
92 |
25.0 |
14×3,8 |
31 |
|
CKL-A55160 |
1600 |
612 |
910 |
55 |
35~90 |
160 |
270 |
233,5 |
100 |
104 |
29,5 |
16×4,3 |
47 |
|
CKL-A60170 |
2200 |
578 |
840 |
60 |
35~90 |
170 |
270 |
244,0 |
94 |
114 |
30,0 |
18×4,4 |
49 |
|
CKL-A70170 |
2200 |
578 |
840 |
70 |
35~90 |
170 |
270 |
267 |
117 |
114 |
30,0 |
20×4,9 |
48 |
|
CKL-A70190 |
4500 |
493 |
770 |
70 |
45~110 |
190 |
340 |
312,5 |
140 |
134 |
38,5 |
20×4,9 |
90 |
|
CKL-A75190 |
4500 |
493 |
770 |
75 |
50~120 |
190 |
340 |
312,5 |
140 |
134 |
35,0 |
20×4,9 |
88 |
|
CKL-A80210 |
6800 |
408 |
630 |
80 |
55~125 |
210 |
380 |
340,0 |
160 |
142 |
35,0 |
22×5,4 |
107 |
|
CKL-A90230 |
11000 |
323 |
595 |
90 |
65~140 |
230 |
440 |
369,0 |
160 |
159 |
50,0 |
25×6,4 |
170 |
|
CKL-A95230 |
11000 |
323 |
595 |
95 |
70~145 |
230 |
440 |
379,0 |
160 |
175 |
35,0 |
25×5,4 |
165 |
|
CKL-A100270 |
16000 |
297,5 |
525 |
100 |
76~160 |
270 |
500 |
422,5 |
200 |
182 |
40,5 |
28×6,4 |
230 |
|
CKL-A75170 |
2200 |
578 |
840 |
75 |
35~90 |
170 |
270 |
291 |
140 |
114 |
30,0 |
20×4,9 |
46 |
