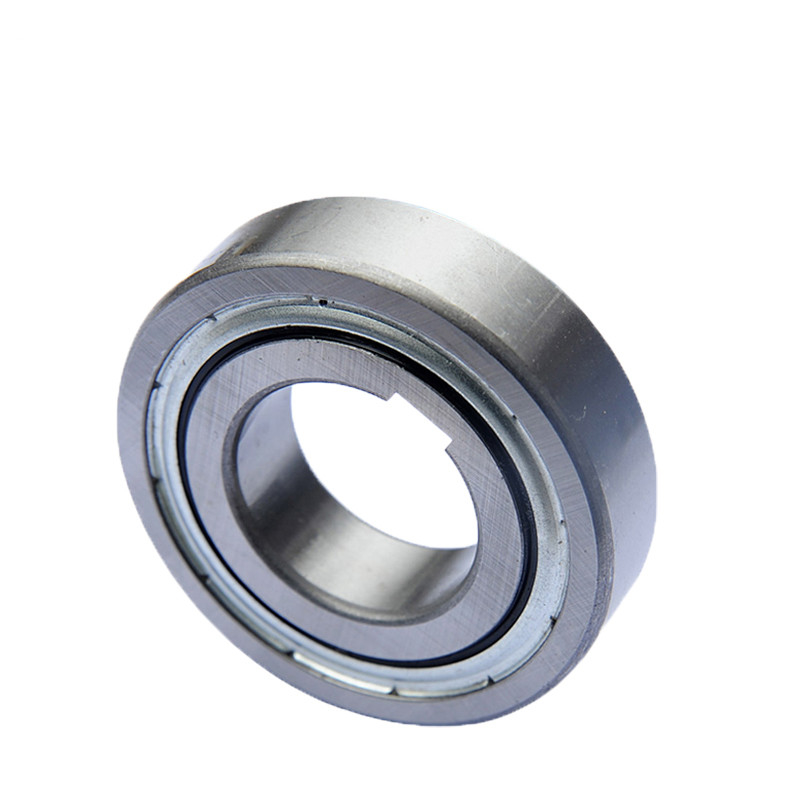

Jednokierunkowe łożysko sprzęgła krzywkowego serii BB Sprag jednokierunkowe sprzęgło jednokierunkowe
Wprowadzenie do produkcji
1. Seria BB Jednokierunkowe sprzęgło z wolnym kołem jest przeznaczone do montażu na wcisk.
2.BB, BB-1K i BB-2K Sprzęgła łożyskowane i dostarczane ze smarem mają zabezpieczenie przeciwpyłowe
przed cząstkami o średnicy 0,25mm i większej, natomiast sprzęgła BB-2GD i BB-2GD-1K o 5mm szersze niż standardowe
Seria BB, posiadają specjalne uszczelki wargowe dla skutecznej ochrony przed kurzem.
3. Seria BB-2K-K ma rowek wpustowy zarówno na bieżni wewnętrznej, jak i zewnętrznej.
„-K” oznacza klucze dostarczane razem ze sprzęgłem krzywkowym.
4. Należy zachować prawidłowe wymiary wcisku na wale i obudowie, aby uzyskać maksymalne łożysko
i wydajność sprzęgła.
5. W tabeli na następnej stronie podano tolerancje wału i obudowy dla każdej serii.
6.Serie BB-1K-K i BB-2GD 1K-K Sprzęgła jednokierunkowe z łożyskiem wolnobieżnym mają rowek wpustowy na bieżni wewnętrznej.Rowki wpustowe, z wyjątkiem rozmiaru 25, są produkowane zgodnie z normą DIN 6885. 3, BB40-1K-K i BB40-2GD 1K-K są produkowane zgodnie z normą DIN 6885. 1.
7. Strzałka na bieżni wewnętrznej wskazuje kierunek zazębienia bieżni wewnętrznej.
8. Aby zamontować sprzęgło, użyj narzędzia dociskowego o odpowiedniej średnicy, aby równomiernie docisnąć całą powierzchnię
rasy wewnętrznej i zewnętrznej.
9. Nie uderzaj młotkiem ani nie uderzaj sprzęgła w inny sposób.
10. Upewnić się, że obudowa ma wystarczającą wytrzymałość, aby wytrzymać ciśnienie wymagane do montażu złączki zaprasowywanej
sprzęgła.
11. Zakres temperatur roboczych: od –30°C do +100°C (w przypadku temperatur przekraczających ten zakres prosimy o kontakt).
Parametry produktów
Wymiary i pojemności:
| Model | Moment obrotowy Pojemność |
Maks.Przekroczenie | Moment obrotowy przeciągania (N·m) | A | B |
C |
D | R |
Waga (N) | Obciążenia łożysk | ||||||
|
Wewnętrzny wyścig |
Rasa Zewnętrzna | nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Kr | Kor | |||||
| Nm | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32.45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1.1 | 400 | 600 | 14500 | 11700 |
Notatka:Numer modelu oznaczony na bieżni wewnętrznej to tylko „K” zarówno dla „1K”, jak i „2K”.(Przykład: znak „BB25-K” dla obu
BB25-1K i BB25-2K)
Tolerancja wału i obudowy:
| Model | Średnica wału. | Średnica obudowy. | |
| BB15 | BB15-2GD | 15+0,023+0,012 | 35–0,012–0,028 |
| BB17 | BB17-2GD | 17+0,023+0,012 | 40–0,012–0,028 |
| BB20 | BB20-2GD | 20+0,028+0,015 | 47–0,012–0,028 |
| BB25 | BB25-2GD | 25+0,028+0,015 | 52–0,014–0,033 |
| BB30 | BB30-2GD | 30+0,028+0,015 | 62–0,014–0,033 |
| BB35 | BB35-2GD | 35+0,033+0,017 | 72–0,014–0,033 |
| BB40 | BB40-2GD | 40+0,033+0,017 | 80–0,014–0,033 |
|
Model |
Średnica wału. | Średnica obudowy. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0,008–0,028 | 35–0,012–0,028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0,008–0,028 | 40–0,012–0,028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0,010–0,031 | 47–0,012–0,028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0,010–0,031 | 52–0,014–0,033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0,010–0,031 | 62–0,014–0,033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0,012–0,037 | 72–0,014–0,033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0,012–0,037 | 80–0,014–0,033 |
| Model | Średnica wału. | Średnica obudowy. |
| BB15-2K-K | 15–0,008–0,028 | 35–0,018–0,002 |
| BB17-2K-K | 17–0,008–0,028 | 40–0,018–0,002 |
| BB20-2K-K | 20–0,010–0,031 | 47–0,022–0,003 |
| BB25-2K-K | 25–0,010–0,031 | 52–0,022–0,003 |
| BB30-2K-K | 30–0,010–0,031 | 62–0,022–0,003 |
| BB35-2K-K | 35–0,012–0,037 | 72–0,025–0,006 |
| BB40-2K-K | 40–0,012–0,037 | 80–0,025–0,006 |
Wymiary rowków i kluczy:
| Model | b2js10 | t1 | t2 | b1js9 | T | Wewnętrzny wyścig Klucz b×h×długość |
Rasa zewnętrzna Klucz b'× h' × długość |
|
| BB15-1K-K | BB15-2GD — 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | － | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD — 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | － | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD — 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | － | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD — 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | － | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD — 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | － | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD — 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | － | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD — 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | － | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
