Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria B.B
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
BB Sprzęgło z łożyskiem jednokierunkowym |
Materiał: |
Stal łożyskowa GCr15 |
Typ: |
Łożysko jednokierunkowe |
Przekraczające prędkości: |
3600-1800 |
Moment obrotowy (Nm): |
29-260 Nm |
Rozmiar otworu: |
32,6-71 mm |
Waga (kg): |
50-400 |
Nazwa: |
BB Sprzęgło z łożyskiem jednokierunkowym |
Materiał: |
Stal łożyskowa GCr15 |
Typ: |
Łożysko jednokierunkowe |
Przekraczające prędkości: |
3600-1800 |
Moment obrotowy (Nm): |
29-260 Nm |
Rozmiar otworu: |
32,6-71 mm |
Waga (kg): |
50-400 |

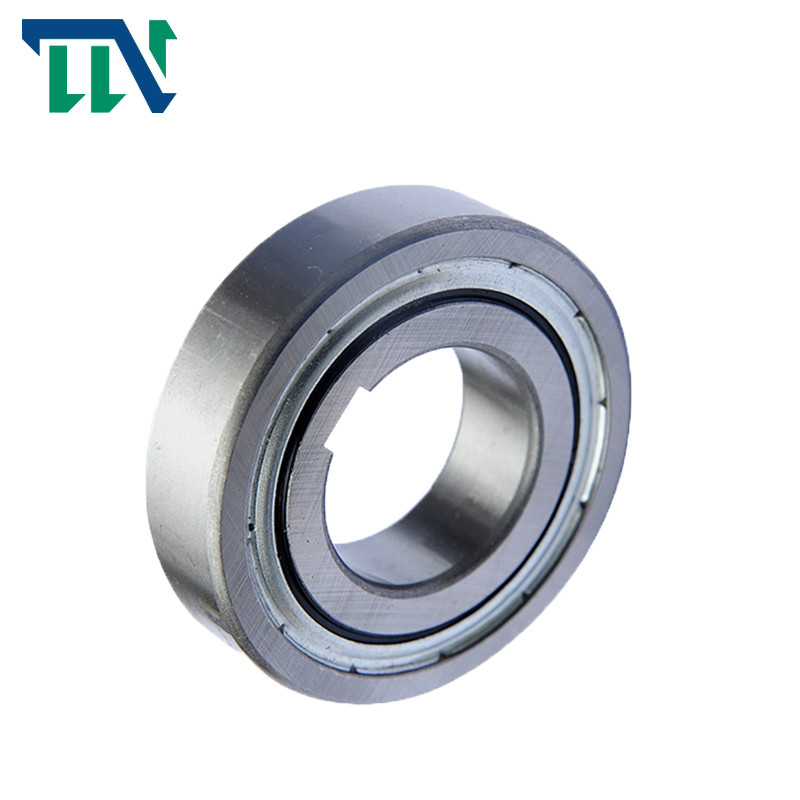

Sprzęgło jednokierunkowe BB15 BB17 Łożysko sprzęgła jednokierunkowego Sprag Backstop
Wprowadzenie do produkcji
1.Serie BB-1K-K i BB-2GD 1K-K Sprzęgła jednokierunkowe z łożyskiem wolnobieżnym mają rowek wpustowy na bieżni wewnętrznej.Rowki wpustowe, z wyjątkiem rozmiaru 25, są produkowane zgodnie z normą DIN 6885. 3, BB40-1K-K i BB40-2GD 1K-K są produkowane zgodnie z normą DIN 6885. 1.
2.Seria BB Jednokierunkowe sprzęgło z wolnym kołem jest przeznaczone do montażu na wcisk.
3.Aby uzyskać maksymalne łożysko, należy zachować prawidłowe wymiary wcisku na wale i obudowie
i wydajność sprzęgła.
4.Seria BB-2K-K ma rowek wpustowy zarówno na bieżni wewnętrznej, jak i zewnętrznej.
„-K” oznacza klucze dostarczane razem ze sprzęgłem krzywkowym.
5. W tabeli na następnej stronie podano tolerancje wału i obudowy dla każdej serii.
6. Sprzęgła BB, BB-1K i BB-2K łożyskowane i dostarczane ze smarem posiadają uszczelnienie przeciwpyłowe
przed cząstkami o średnicy 0,25mm i większej, natomiast sprzęgła BB-2GD i BB-2GD-1K o 5mm szersze niż standardowe
Seria BB, posiadają specjalne uszczelki wargowe dla skutecznej ochrony przed kurzem.
7. Strzałka na bieżni wewnętrznej wskazuje kierunek zazębienia bieżni wewnętrznej.
8. Aby zamontować sprzęgło, użyj narzędzia dociskowego o odpowiedniej średnicy, aby równomiernie docisnąć całą powierzchnię
rasy wewnętrznej i zewnętrznej.
9. Nie uderzaj młotkiem ani nie uderzaj sprzęgła w inny sposób.
10. Upewnić się, że obudowa ma wystarczającą wytrzymałość, aby wytrzymać ciśnienie wymagane do montażu złączki zaprasowywanej
sprzęgła.
11. Zakres temperatur roboczych: od –30°C do +100°C (w przypadku temperatur przekraczających ten zakres prosimy o kontakt).
Parametry produktów
Wymiary i pojemności:
| Model | Moment obrotowy Pojemność |
Maks.Przekroczenie | Moment obrotowy przeciągania (N·m) | A | B |
C |
D | R |
Waga (N) | Obciążenia łożysk | ||||||
|
Wewnętrzny wyścig |
Rasa Zewnętrzna | nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
nocleg ze śniadaniem BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Kr | Kor | |||||
| Nm | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32.45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1.1 | 400 | 600 | 14500 | 11700 |
Notatka:Numer modelu oznaczony na bieżni wewnętrznej to tylko „K” zarówno dla „1K”, jak i „2K”.(Przykład: znak „BB25-K” dla obu
BB25-1K i BB25-2K)
Tolerancja wału i obudowy:
| Model | Średnica wału. | Średnica obudowy. | |
| BB15 | BB15-2GD | 15+0,023+0,012 | 35–0,012–0,028 |
| BB17 | BB17-2GD | 17+0,023+0,012 | 40–0,012–0,028 |
| BB20 | BB20-2GD | 20+0,028+0,015 | 47–0,012–0,028 |
| BB25 | BB25-2GD | 25+0,028+0,015 | 52–0,014–0,033 |
| BB30 | BB30-2GD | 30+0,028+0,015 | 62–0,014–0,033 |
| BB35 | BB35-2GD | 35+0,033+0,017 | 72–0,014–0,033 |
| BB40 | BB40-2GD | 40+0,033+0,017 | 80–0,014–0,033 |
|
Model |
Średnica wału. | Średnica obudowy. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0,008–0,028 | 35–0,012–0,028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0,008–0,028 | 40–0,012–0,028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0,010–0,031 | 47–0,012–0,028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0,010–0,031 | 52–0,014–0,033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0,010–0,031 | 62–0,014–0,033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0,012–0,037 | 72–0,014–0,033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0,012–0,037 | 80–0,014–0,033 |
| Model | Średnica wału. | Średnica obudowy. |
| BB15-2K-K | 15–0,008–0,028 | 35–0,018–0,002 |
| BB17-2K-K | 17–0,008–0,028 | 40–0,018–0,002 |
| BB20-2K-K | 20–0,010–0,031 | 47–0,022–0,003 |
| BB25-2K-K | 25–0,010–0,031 | 52–0,022–0,003 |
| BB30-2K-K | 30–0,010–0,031 | 62–0,022–0,003 |
| BB35-2K-K | 35–0,012–0,037 | 72–0,025–0,006 |
| BB40-2K-K | 40–0,012–0,037 | 80–0,025–0,006 |
Wymiary rowków i kluczy:
| Model | b2js10 | t1 | t2 | b1js9 | T | Wewnętrzny wyścig Klucz b×h×długość |
Rasa zewnętrzna Klucz b'× h' × długość |
|
| BB15-1K-K | BB15-2GD — 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | － | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD — 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | － | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD — 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | － | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD — 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | － | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD — 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | － | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD — 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | － | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD — 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | － | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
