Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria CKZF-B
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło jednokierunkowe z wolnym kołem CKZF-B Sprag |
Materiał: |
Stal łożyskowa GCR 15 |
Typ: |
Łożyska jednokierunkowe |
Grubość (mm): |
100-310 |
Moment obrotowy (Nm): |
250-8500 |
Waga (kg): |
2,3-70 |
Rozmiar otworu (mm): |
30-130 |
Nazwa: |
Sprzęgło jednokierunkowe z wolnym kołem CKZF-B Sprag |
Materiał: |
Stal łożyskowa GCR 15 |
Typ: |
Łożyska jednokierunkowe |
Grubość (mm): |
100-310 |
Moment obrotowy (Nm): |
250-8500 |
Waga (kg): |
2,3-70 |
Rozmiar otworu (mm): |
30-130 |
Wprowadzenie do produkcji

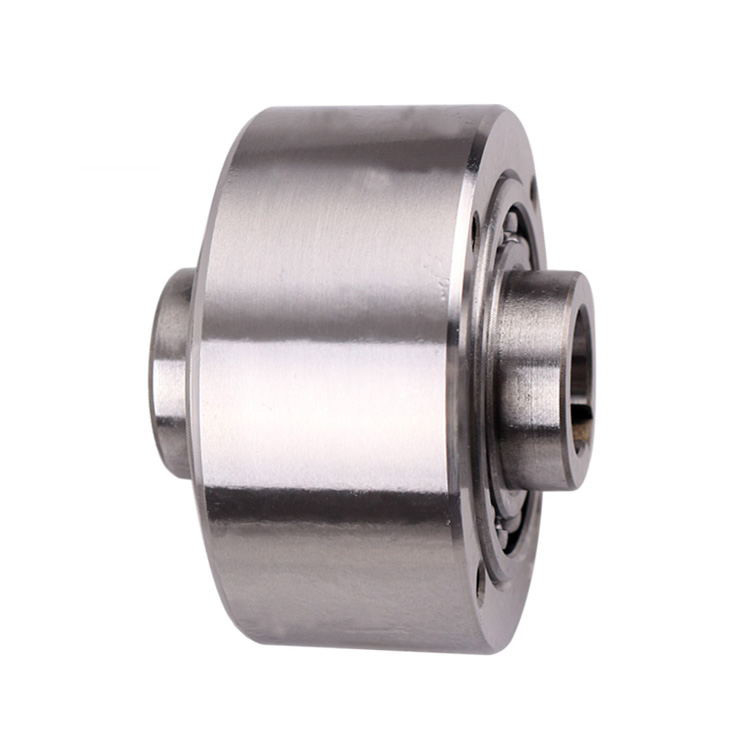

CKZF-B to łożyskowane bezstykowe sprzęgło jednokierunkowe typu klinowego.Obsługiwany przez 2 łożyska serii 160.Pierścień zewnętrzny wykracza poza obrót, tylko pierścień zewnętrzny jest zaprojektowany do pełnienia funkcji jednokierunkowej.Smar jest dostarczany fabrycznie.Pierścienie wewnętrzne i zewnętrzne mają rowki klinowe, a powierzchnie czołowe mają otwory na śruby, które można montować w pozycji pionowej lub poziomej.Przykład zastosowania do zapobiegania obrotom wstecznym lub przekroczeniu prędkości w warunkach dużej prędkości.
TypCKZF-BJesttypu sprag odśrodkowegowolnobiegiz obracaniem się bieżni wewnętrznej, przy użyciu dwóch łożysk serii 60,
tylko bieżnia zewnętrzna jest przeznaczona do jazdy na wolnym biegu, jednostki są dostarczanesmarowane olejem.
Wewnętrzna i zewnętrzna bieżnia mają rowek wpustowy, a zwieńczenie ma śrubę, rozdartą do montażu poziomego lub pionowego.
Nadaje się do zastosowań ze sprzęgłem jednokierunkowym lub jednokierunkowym.
Sprzęgło jednokierunkowe składa się z pierścienia zewnętrznego, pierścienia wewnętrznego i klocka klinowego osadzonego między pierścieniem wewnętrznym a pierścieniem zewnętrznym.Może to być hamulec klinowy lub hamulec rolkowy.Sprzęgła jednokierunkowe można podzielić na dwa typy:
Sprzęgło jednokierunkowe z własnym łożyskiem
Sprzęgło jednokierunkowe bez łożyska
W przypadku sprzęgieł jednokierunkowych bardzo ważne jest, aby środki pierścieni wewnętrznego i zewnętrznego były wyrównane.Jeśli wybierzesz sprzęgło jednokierunkowe bez łożyska, klient musi upewnić się, że środek pierścienia wewnętrznego i zewnętrznego jest wyrównany podczas montażu.
| Typ |
Nominalny moment obrotowy {Nm} |
Przekroczenie prędkości granicznych r/min | Wymiar wmm | Wosiem | |||||||||||
| Nmin | Nmaks | D/H7 | D/H7 | F | D1 | B | C | Ł | nM | H | Bw*Tw | BN*TN | kg | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60,5 | 6-M6 | 10 | 8*4,0 | 8*3,3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5,0 | 10*3,3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5,0 | 12*3,3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5,5 | 14*3,8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5,5 | 14*3,8 | 7,5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6,0 | 16*4,3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7,0 | 18*4,4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7,5 | 20*4,9 | 14,5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9,0 | 22*5,4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9,0 | 25*5,4 | 29,5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6,4 | 42,5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7,4 | 70 |
