Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria AAA
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Materiał łożyska Łożysko sprzęgła serii AA |
Materiał: |
Stal łożyskowa GCR 15 |
Typ: |
Łożyska jednokierunkowe |
Grubość (mm): |
47-190 |
Moment obrotowy (Nm): |
17-5813 |
Waga (kg): |
0,23-6 |
Rozmiar otworu (mm): |
15-70 |
Nazwa: |
Materiał łożyska Łożysko sprzęgła serii AA |
Materiał: |
Stal łożyskowa GCR 15 |
Typ: |
Łożyska jednokierunkowe |
Grubość (mm): |
47-190 |
Moment obrotowy (Nm): |
17-5813 |
Waga (kg): |
0,23-6 |
Rozmiar otworu (mm): |
15-70 |

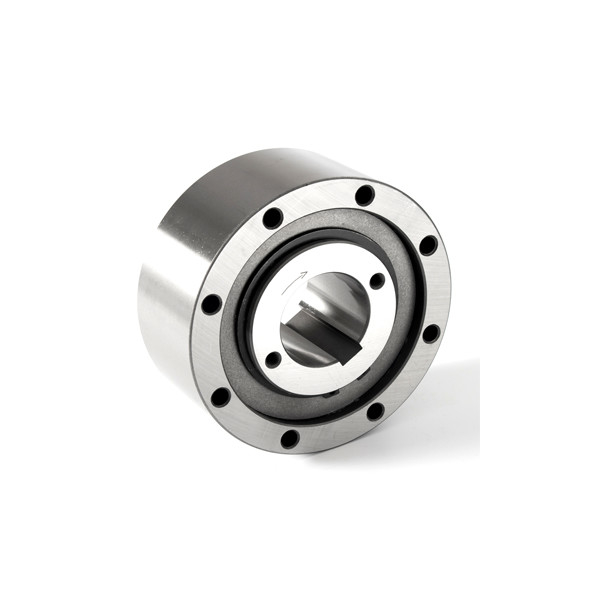

Materiał łożyska Łożysko sprzęgła serii AA Łożysko jednokierunkowe
Wprowadzenie do produkcji
Typ AA to wolnobieg typu rolkowego bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.
Ten projekt może zaakceptować osiową niewspółosiowość bieżni wewnętrznej i zewnętrznej ± S/2.
Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowe smarowanie to olej.
Bieżnia wewnętrzna jest wpustowa na wale.Pasowanie do centrowania bieżni zewnętrznej musi być zgodne z tolerancją H7.
Połączenie bieżni zewnętrznej odbywa się za pomocą śrub przelotowych do klasy 10.9 lub lepszej.
Łożysko wałeczkowe jest rodzajem łożyska.Kiedy czop się obraca, styka się obwodowo z wieloma rolkami, zwykle montowanymi na pierścieniu ustalającym.Łożyska wałeczkowe mogą osiągnąć dobrą dokładność i sztywność dzięki wstępnemu obciążeniu.Pierścień wewnętrzny ze stożkiem może być również użyty do dowolnej regulacji luzu roboczego łożyska.To rozwiązanie może całkowicie spełnić wymóg zerowego luzu łożyska bębna maszyny drukarskiej
Cechy:
1. Charakterystyka użytkowania: wysoka prędkość, odporność na korozję
2. projektowanie maszyn i urządzeń transmisyjnych.
3. wysoki moment obrotowy
4. Kompletne modele, produkuj produkty stojące i stojące
Parametry produktów
| Rozmiar | TK1 | Przekraczające prędkości | Waga |
Ciągnąć moment obrotowy |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | Ł | F | S | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
UWAGI
1) T max = 2 & razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenia wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
