Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria AAA
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Materiał łożyska Łożysko sprzęgła serii AA |
Materiał: |
Stal łożyskowa GCR 15 |
Typ: |
Łożyska jednokierunkowe |
Grubość (mm): |
47-190 |
Moment obrotowy (Nm): |
17-5813 |
Waga (kg): |
0,23-6 |
Rozmiar otworu (mm): |
15-70 |
Nazwa: |
Materiał łożyska Łożysko sprzęgła serii AA |
Materiał: |
Stal łożyskowa GCR 15 |
Typ: |
Łożyska jednokierunkowe |
Grubość (mm): |
47-190 |
Moment obrotowy (Nm): |
17-5813 |
Waga (kg): |
0,23-6 |
Rozmiar otworu (mm): |
15-70 |

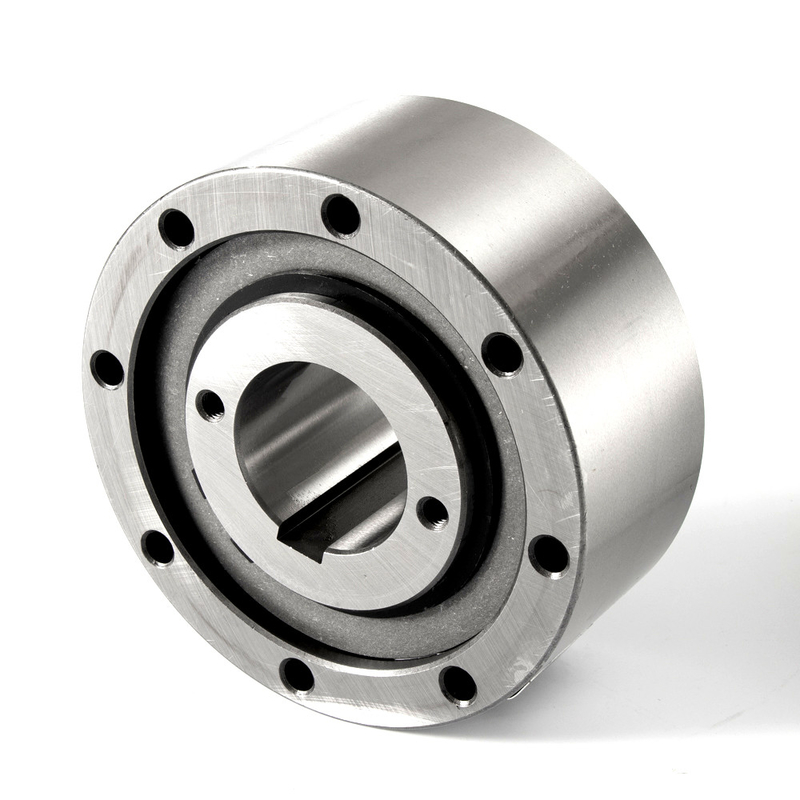

Łożyska jednokierunkowe Łożysko sprzęgła serii AA Gcr15 Stal łożyskowa
Wprowadzenie do produkcji
Cechy:
1. Charakterystyka użytkowania: wysoka prędkość, odporność na korozję
2. projektowanie maszyn i urządzeń transmisyjnych.
3. wysoki moment obrotowy
4. Kompletne modele, produkuj produkty stojące i stojące
Łożysko wałeczkowe jest rodzajem łożyska.Kiedy czop się obraca, styka się obwodowo z wieloma rolkami, zwykle montowanymi na pierścieniu ustalającym.Łożyska wałeczkowe mogą osiągnąć dobrą dokładność i sztywność dzięki wstępnemu obciążeniu.Pierścień wewnętrzny ze stożkiem może być również użyty do dowolnej regulacji luzu roboczego łożyska.To rozwiązanie może całkowicie spełnić wymóg zerowego luzu łożyska bębna maszyny drukarskiej
Typ AA to wolnobieg typu rolkowego bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.
Ten projekt może zaakceptować osiową niewspółosiowość bieżni wewnętrznej i zewnętrznej ± S/2.
Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowe smarowanie to olej.
Bieżnia wewnętrzna jest wpustowa na wale.Pasowanie do centrowania bieżni zewnętrznej musi być zgodne z tolerancją H7.
Połączenie bieżni zewnętrznej odbywa się za pomocą śrub przelotowych do klasy 10.9 lub wyższej
Parametry produktów
| Rozmiar | TK1 | Przekraczające prędkości | Waga |
Ciągnąć moment obrotowy |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | Ł | F | S | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
UWAGI
1) T max = 2 & razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenia wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
