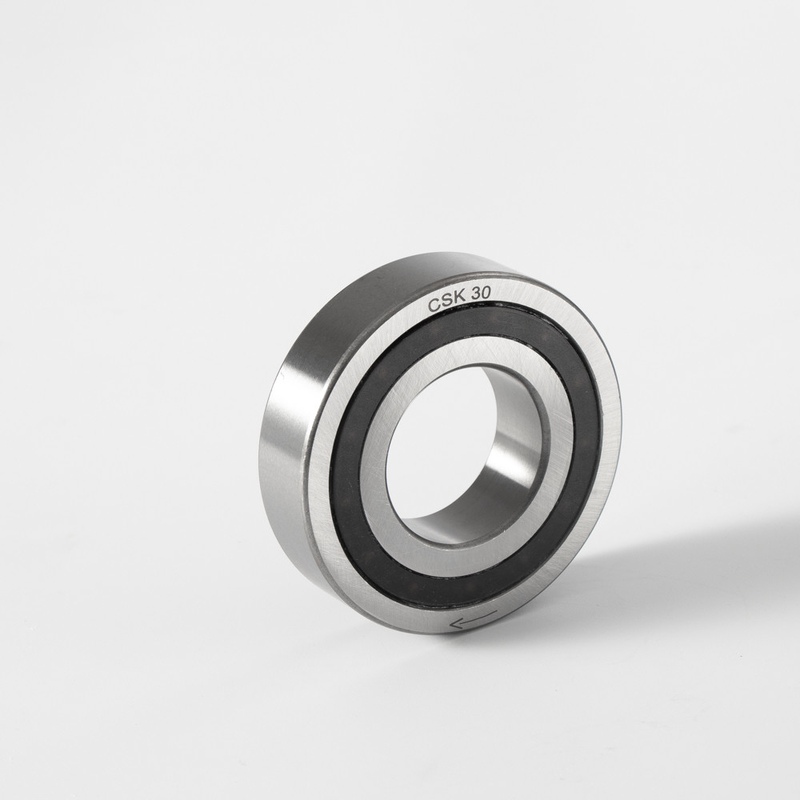

Łożysko sprzęgła jednokierunkowego z wolnym kołem CSK30-2RS

Łożysko sprzęgła jednokierunkowego z wolnym kołem CSK30-2RS

Brand Name:	Tianniu
Model Number:	Seria CSK(CSK...2RS).
MOQ:	1 szt
Cena £:	negotiable
Delivery Time:	5-10 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, akredytywy, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO-9001

Nazwa:

CSK(CSK...2RS) Sprzęgło jednokierunkowe z wolnym kołem

Materiał:

Stal łożyskowa GCR 15

Typ:

Łożyska jednokierunkowe

Seria łożysk:

6201-6207

Moment obrotowy (Nm):

2,5-325

Waga (kg):

0,015-0,6

Rozmiar otworu (mm):

22-27

Szczegóły pakowania:

Kartony drogą morską drogą lotniczą

Możliwość Supply:

10000 miesięcznie

Podkreślić:

Łożysko sprzęgła jednokierunkowego

łożysko sprzęgła jednokierunkowego

łożyska jednokierunkowe CSK30-2RS

Product Description

Łożysko sprzęgła jednokierunkowego z wolnym kołem CSK30-2RS

Wprowadzenie do produkcji

Typ CSK to wolnobieg typu sprag zintegrowanego z łożyskiem kulkowym serii 62 (z wyjątkiem rozmiarów 8 i 40).

Jest łożyskowany, dostarczany smarowany smarem i zabezpieczony przed kurzem większym niż 0,3 mm.

Wszystkie wersje CSK są wyposażone w zaciski „formchromed”.Proces ten zwiększa kilkukrotnie czas eksploatacji.

Przeniesienie momentu obrotowego jest zapewnione przez zespół pasowania wtłaczanego w sztywną obudowę zewnętrzną z tolerancją N6 i na wał z tolerancją n6.

Początkowy luz promieniowy łożyska jest ustawiony na C5 i jest zmniejszany w przypadku zastosowania pasowania wtłaczanego zgodnie ze specyfikacją.

Prosimy o kontakt, gdy temperatura otoczenia lub pracy nie mieści się w zakresie od +5°C do +60°C.

CSK..2RS jest o 5 mm szerszy, ale jest wyposażony w uszczelki wargowe, aby był odporny na zachlapanie wodą.

Stosowanie dodatkowych uszczelnień typu „nylos” jest zalecane zwłaszcza przy temperaturze pracy przekraczającej 50°C.Możliwe jest również smarowanie w kąpieli olejowej.

Parametry produktów

Typ	Rozmiar	Seria łożysk					Obciążenia łożysk		Waga	Przeciągnij moment obrotowy
Typ	Rozmiar	Seria łożysk					dynamiczny	statyczny	Waga	Przeciągnij moment obrotowy
CSK(KK)	D		TKN1)	N maks	D	Ł	C	C0		TR
	[mm]		[Nm]	[min-1]	[mm]	[mm]	[kN]	[kN]	[kg]	[Ncm]
	8*	–	2.5	15000	22	9	3.28	0,86	0,015	0,5
	12	6201	9.3	10000	32	10	6.1	2,77	0,04	0,7
	15	6202	17	8400	35	11	7.4	3.42	0,06	0,9
	17	6203	30	7350	40	12	7.9	3.8	0,07	1.1
	20	6204	50	6000	47	14	9.4	4.46	0,11	1.3
	25	6205	85	5200	52	15	10.7	5.46	0,14	2
	30	6206	138	4200	62	16	11.7	6.45	0,21	4.4
	35	6207	175	3600	72	17	12.6	7.28	0,3	5.8
	40	–	325	3000	80	22	15.54	12.25	0,5	7
CSK..2RS	8**		2.5	15000	22	9	3.28	0,86	0,015	0,8
	12	–	9.3	10000	32	14	6.1	2,77	0,05	3
	15		17	8400	35	16	7.4	3.42	0,07	4
	17		30	7350	40	17	7.9	3.8	0,09	5.6
	20		50	6000	47	19	9.4	4.46	0,145	6
	25		85	5200	52	20	10.7	5.46	0,175	6
	30		138	4200	62	21	11.7	6.45	0,27	7,5
	35		175	3600	72	22	12.6	7.28	0,4	8.2
	40	–	325	3000	80	27	15.54	12.25	0,6	10

Notatka:

1) T max = 2 × T KN
*) Tylko jedna uszczelka Z po stronie łożyska.Patrząc z tej strony, bieżnia zewnętrzna biegnie swobodnie w kierunku przeciwnym do ruchu wskazówek zegara
**) Tylko jedno uszczelnienie RS po stronie łożyska kulkowego patrząc od tej strony, bieżnia zewnętrzna obraca się swobodnie w kierunku przeciwnym do ruchu wskazówek zegara

Przykład montażu:
