Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria FND
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło jednokierunkowe wolnobiegowe typu FND |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
34 |
Moment obrotowy (Nm): |
176-543 |
Masę (kg): |
0,24-0,73 |
Rozmiar otworu (mm): |
15-45 |
Gwarancja: |
12 miesięcy |
Nazwa: |
Sprzęgło jednokierunkowe wolnobiegowe typu FND |
Materiał: |
Stal łożyskowa GCR 15 |
Rodzaj: |
Łożyska jednokierunkowe |
Grubość (mm): |
34 |
Moment obrotowy (Nm): |
176-543 |
Masę (kg): |
0,24-0,73 |
Rozmiar otworu (mm): |
15-45 |
Gwarancja: |
12 miesięcy |
Kompletny zespół FND z sprzęgłem bezkołowym
Charakterystyka
Szerokość: 34 mm
Temperatura pracy: maksymalnie 100°C
Różne rozmiary
Dane
Legenda rysowania
d = średnica wewnętrzna D = średnica zewnętrzna W = szerokość T = moment obrotowy n = prędkość obrotowa
C = pojemność obciążeniab = szerokość drogi t = głębokość drogi
| Wyznaczenie | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Waga | b | t | Przedmiot nr. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Zmiany węgla
Wykorzystanie oleju do smarowania przez cały okres eksploatacji
Instalacja
Tolerancje instalacji
Węzeł js6 (k5); węzeł H6
Części łączące
Nie jest konieczne utwardzanie i szlifowanie części sprzęgających.Przed dopasowaniem prasy należy dokładnie wyczyścić (bez tłuszczu) części sprzęgające w pobliżu sprzęgła wolnookołowego oraz pierścienie sprzęgła wolnookołowego..
łożyska
Sprzęgło bezkołowe zawiera łożyska kulkowe i rolkowe. Nie jest konieczne dodatkowe zewnętrzne wsparcie łożyska.
Ciśnienie przyciskowe
Nie wolno stosować na kule ciśnienia przyciskowego.
Kierunek zaciskania
Strzałka na pierścieniu wewnętrznym oznacza kierunek zaciskania pierścienia wewnętrznego.

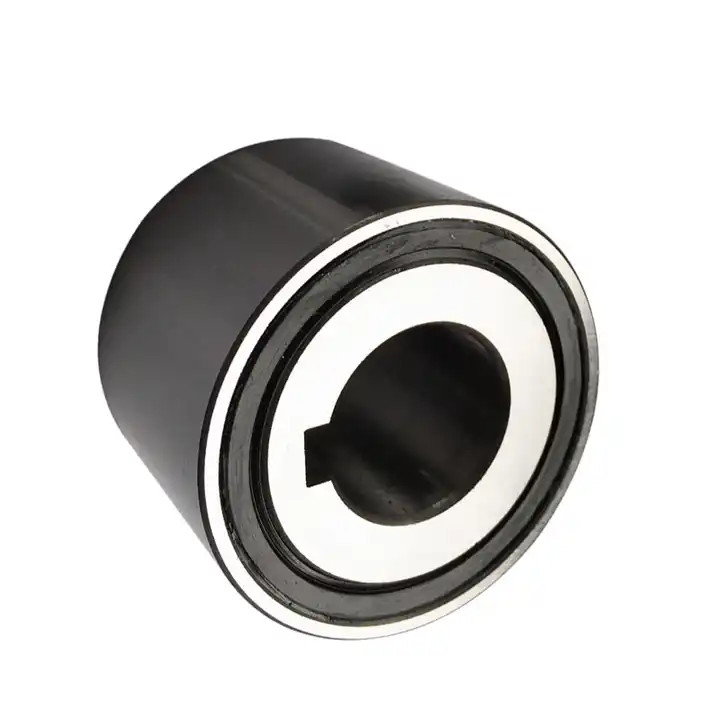

FND serii kompletne koła wolnoobróżne FND459Z FND459 Jednostronne łączniki łącznika łącznik zapasowy
Całkowita jednostka sprzęgła bezkołowego FND
Składniki
Elementy wkładu sprzęgła z wolnym kołem: FE400Z ((przełogowa sprężyna)
+Przewody wyścigowe: łożyska stalowe, twardy i mielonego
+Łóżko kulkowe: zintegrowane
+Lagier na walcowanie: RL400
Charakterystyka
Szerokość: 34 mm
Temperatura pracy: maks. 100°C
Pojemność:Wykorzystanie oleju do smarowania przez cały okres eksploatacji
Instalacja
Tolerancje instalacji: wał js6 (k5); węzeł H6
Części sprzęgające: nie jest konieczne zatwardzanie i szlifowanie części sprzęgających.Przed dopasowaniem prasy należy dokładnie wyczyścić (bez tłuszczu) części sprzęgające w pobliżu sprzęgła wolnookołowego oraz pierścienie sprzęgła wolnookołowego..
łożyska: sprzęgło wolnookołowe zawiera łożyska kulkowe i rolkowe.
Ciśnienie przyciskowe: nie wolno stosować ciśnienia przyciskowego na kule.
kierunek zaciskania: strzałka na pierścieniu wewnętrznym wskazuje kierunek zaciskania pierścienia wewnętrznego.
P: Dlaczego wybraliśmy Pańską firmę?
A: Jakość jest duszą przedsiębiorstwa.
P: Jaki jest czas dostawy?
Odp.: W przypadku małych klaczy o małej jakości lub wielkości samll możemy dostarczyć po otrzymaniu zaliczki.
W przypadku dużej ilości lub dużego rozmiaru musimy wyprodukować 10-15 dni roboczych.
P: Czy możecie dostarczyć próbkę sprzęgła?
Oczywiście, możemy dostarczyć próbkę do kontroli jakości.
P: Jaki jest okres gwarancji sprzęgłów?
Rok gwarancji.
