Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: CGS
Numer modelu: DC
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Przemysłowy hamulec elektromagnetyczny serii DLD1 |
Wewnętrzna średnica: |
27,5-265mm |
Średnica zewnętrzna: 85-253mm: |
61-460mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
waga: |
0,57 kg-34 kg |
Nazwać: |
Przemysłowy hamulec elektromagnetyczny serii DLD1 |
Wewnętrzna średnica: |
27,5-265mm |
Średnica zewnętrzna: 85-253mm: |
61-460mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
waga: |
0,57 kg-34 kg |

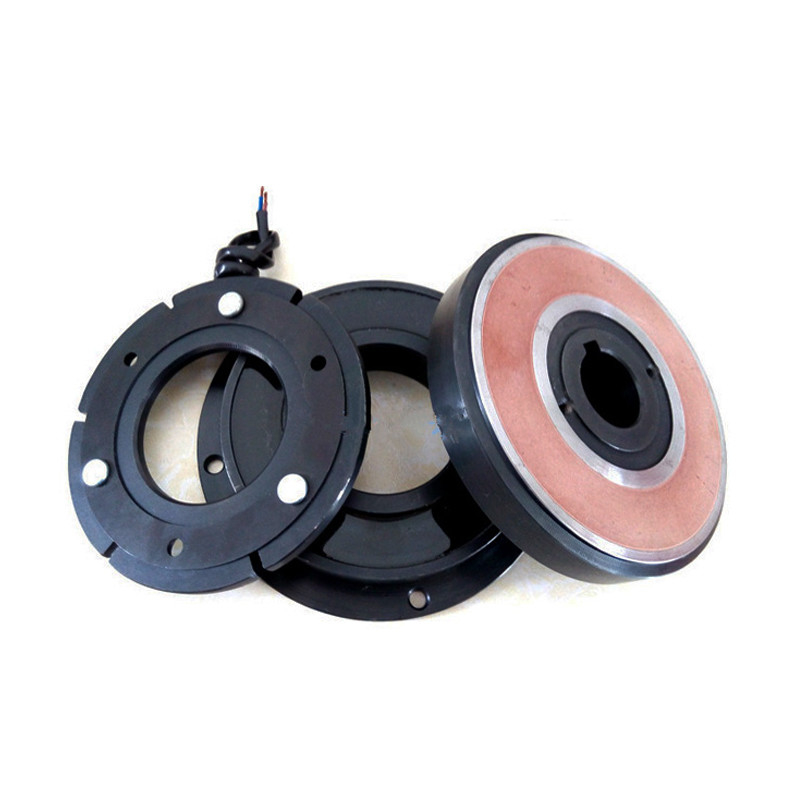

Wprowadzenie do produktów
Sprzęgło elektromagnetyczne opiera się na cewce do sterowania sprzęganiem i separacją sprzęgła.
Sprzęgło elektromagnetyczne można podzielić na: suche monolityczne sprzęgło elektromagnetyczne, suche wieloczęściowe
sprzęgło elektromagnetyczne, mokre wieloczęściowe sprzęgło elektromagnetyczne, magnetyczne sprzęgło proszkowe, poślizg
sprzęgło elektromagnetyczne i tak dalej.Tryb pracy sprzęgła elektromagnetycznego można podzielić;
na: kombinację mocy i kombinację mocy.
Składa się głównie z jarzma z cewką, regulowanej zwory, połączenia
Składa się z grupy płyt ciernych, miedzianej tulei, sprężyny powrotnej i pierścienia ślizgowego.Grupa płyt ciernych składa się z kilku zewnętrznych płyt ciernych i wewnętrznych płyt ciernych
Wewnętrzna i zewnętrzna płyta cierna są naprzemiennie umieszczone na zewnętrznych zębach jarzma.Sześć otwartych rowków na zewnętrznym obwodzie zewnętrznego arkusza
Może swobodnie poruszać się na połączonych sześciu pazurach;Zęby wewnętrzne na obwodzie wewnętrznym płytki wewnętrznej mogą swobodnie poruszać się po zębach zewnętrznych jarzma.
Gdy cewka sprzęgła jest zasilana, generowana jest siła elektromagnetyczna, aby przyciągnąć zworę do jarzma i ścisnąć grupę płytek między nimi,
Moment obrotowy jest przenoszony z jarzma na sprzęg lub ze sprzęgła na jarzmo poprzez tarcie pomiędzy płytą wewnętrzną i zewnętrzną
Aby urzeczywistnić przekazywanie mocy.Gdy cewka sprzęgła nie jest pod napięciem, siła elektromagnetyczna znika, a sprężyna powrotna sprężynuje zworę
Wracając do położenia przed włączeniem zasilania, zespół tarcz ciernych prezentuje naturalny stan luźny, aby zakończyć przenoszenie momentu obrotowego.
Parametry produktów
| ROZMIAR | znamionowy moment obrotowy dynamila N.m | statyczny moment obrotowyN.m | napięcie znamionowe DC V | pobór mocy cewki (20°)W | dozwolony maksymalny obrót (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| ROZMIAR | Wymiary promieniowe (mm) | Wymiary osiowe (mm) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | ||
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0,8±0,1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0,8±0,1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0,8±0,1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0,1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0,1 |
Przykład montażu:
