Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: CGS ISO9001
Numer modelu: DLMT
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |

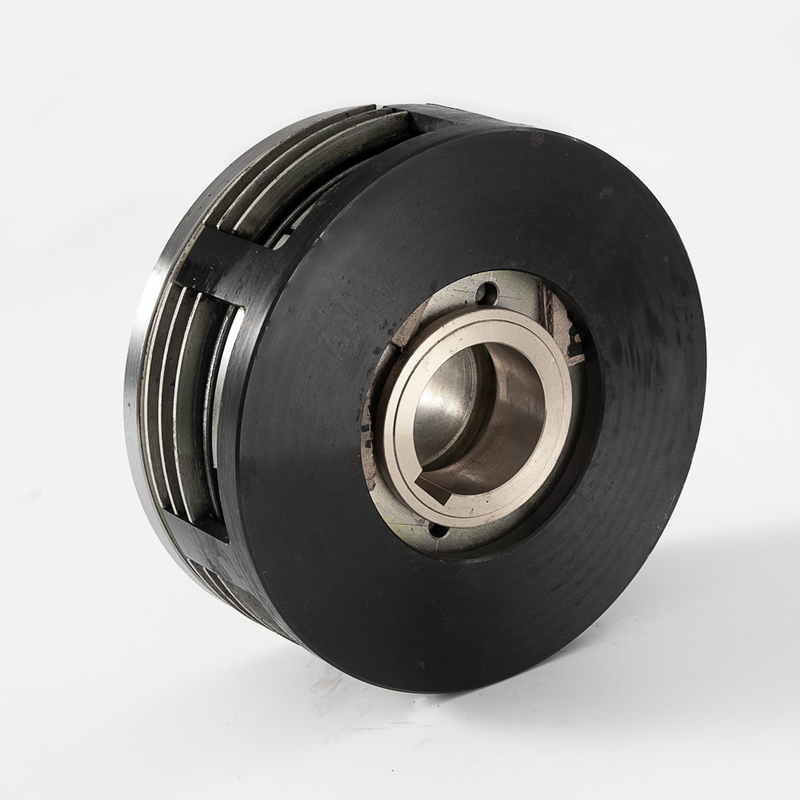

DLMT Wielotarczowe sprzęgło elektromagnetyczne typu mokrego |
Wewnętrzna średnica: |
27,5-265mm |
Średnica zewnętrzna: 85-253mm: |
61-460mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
waga: |
0,57 kg-34 kg |
Nazwać: |
DLMT Wielotarczowe sprzęgło elektromagnetyczne typu mokrego |
Wewnętrzna średnica: |
27,5-265mm |
Średnica zewnętrzna: 85-253mm: |
61-460mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
waga: |
0,57 kg-34 kg |
Wprowadzenie do produktów
Sprzęgło elektromagnetyczne odnosi się do sprzęgła ciernego, które wytwarza siłę docisku za pomocą siły elektromagnetycznej.Ponieważ może realizować operacje na duże odległości, małą energię sterowania, łatwą do zrealizowania automatyzację obrabiarek, szybkie działanie, prostą konstrukcję, jest również szeroko stosowany.Sprzęgło elektromagnetyczne nazywane jest również sprzęgłem elektromagnetycznym.Jest to połączenie elektromagnetyczno-mechaniczne, które wykorzystuje zasadę indukcji elektromagnetycznej i tarcia między wewnętrzną i zewnętrzną płytą cierną, aby utworzyć dwie obracające się części w mechanicznym układzie przeniesienia napędu.Gdy część aktywna nie przestaje się obracać, część napędzaną można połączyć lub oddzielić od niej.Połączenie elektromagnetyczne mechaniczne Urządzenie to urządzenie elektryczne, które działa automatycznie.Sprzęgła elektromagnetyczne mogą być używane do sterowania rozruchem mechanicznym, cofaniem, regulacją prędkości i hamowaniem.Ma zalety prostej struktury, szybkiego działania, małej energii sterującej i łatwego zdalnego sterowania;chociaż jest niewielki, może przenosić duży moment obrotowy;gdy jest używany do kontroli hamowania, ma zalety szybkiego i stabilnego hamowania, dlatego szeroko stosowane są sprzęgła elektromagnetyczne.Jest szeroko stosowany w różnych obrabiarkach i układach mechanicznych.Zadaniem sprzęgła elektromagnetycznego jest przenoszenie momentu obrotowego (mocy) siłownika od strony wału napędowego na stronę wału napędzanego.
Suche jednotarczowe sprzęgło elektromagnetyczne: Gdy cewka jest zasilana, generowana jest siła magnetyczna.Pod działaniem siły elektromagnetycznej płytka sprężysta zwory odkształca się, ruchoma płytka i „zwora” są przyciągane do siebie, a sprzęgło jest w stanie sprzęgniętym;gdy cewka jest wyłączona siła magnetyczna zanika, „zwora” odbija się z powrotem pod działaniem siły sprężyny, a sprzęgło jest w stanie rozłączonym
Mokre wielotarczowe sprzęgła elektromagnetyczne i mokre wielotarczowe hamulce elektromagnetyczne znajdują zastosowanie głównie w maszynach roboczych (tokarki, wytaczarki, frezarki, wieloenergetyczne automaty do obróbki), maszynach budowlanych, kuźniczych, przeładunkowych, do drewna, statkach, pojazdy specjalne (PTO), inne maszyny ogólnoprzemysłowe
Parametry produktów
| ROZMIAR |
znamionowy dynamiczny moment obrotowy Nm |
znamionowy moment statyczny Nm |
czas zaangażowania | czas oderwania się | napięcie znamionowe (DC V) |
pobór mocy cewki (20°)W |
dozwolony maksymalny obrót (r/min) |
natężenia przepływu oleju (l/min) |
| DLMT-5S | 50 | 90 | 0,28 | 0,11 | 24 | 29 | 3000 | 0,4 |
| DLMT-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0,7 |
| DLMT-20S | 200 | 320 | 0,45 | 0,21 | 24 | 46 | 2500 | 0,7 |
| DLMT-35S | 350 | 560 | 0,5 | 0,26 | 24 | 52 | 1900 | 0,9 |
| DLMT-50S | 500 | 800 | 0,56 | 0,31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1,23 | 0,48 | 24 | 132 | 1500 | 1,4 |
| ROZMIAR | Wymiary promieniowe (mm) | Wymiary osiowe (mm) | ||||||||
| D1 | mi | h | α | L | L1 | L2 | L3 | L4 | ||
| DLMT-5S | 113 | 30 | 8F8 | 31,7 | - | 78 | 58,5 | 29 | 22 | - |
| DLMT-10S | 133 | 40 | 12F8 | 42 | - | 84,5 | 60 | 30 | 23 | - |
| DLMT-20S | 157 | 50 | 14F8 | 52,5 | - | 89 | 61 | 30 | 24 | - |
| DLMT-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18JS9 | 63,3 | 8 | 107 | 72,5 | 38,5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2*25JS9 | 100,8 | 12 | 205 | 140 | 80 | 52 | 190 |
| Rozmiar | Liczba zębów (Z) | Moduł (α) | Kąt nacisku (α) | średnica skoku | styczna bazowa | liczba zębów rozpiętości pomiarowej |
| DLMT-5S | 23 | 2 | 20° | 46 | 15,4 | 3 |
| DLMT-10S | 27 | 2 | 20° | 54 | 21,3 | 4 |
| DLMT-20S | 26 | 2,5 | 20° | 65 | 19,3 | 3 |
| DLMT-35S | 24 | 3 | 20° | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20° | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20° | 125 | 38,65 | 3 |
