Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: CGS ISO9001
Numer modelu: Seria DLZ6
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |

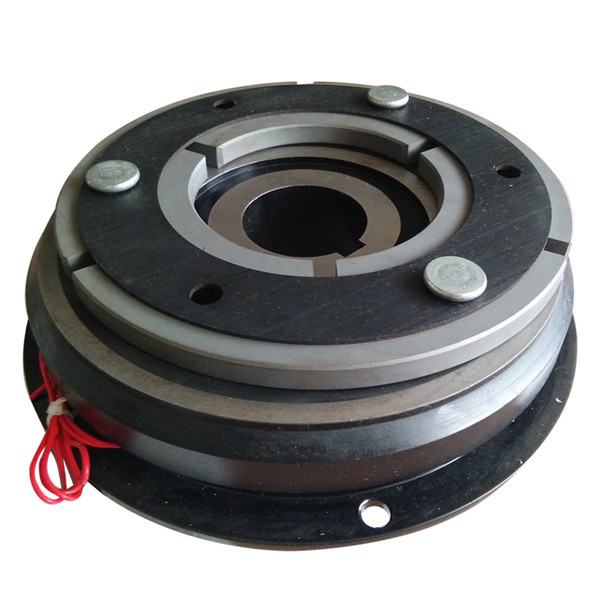

Hamulec elektromagnetyczny DLZ6 Sprzęgło elektryczne Micro |
Wewnętrzna średnica: |
27,5-265mm |
Średnica zewnętrzna: 85-253mm: |
61-460mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
waga: |
0,57 kg-34 kg |
Nazwać: |
Hamulec elektromagnetyczny DLZ6 Sprzęgło elektryczne Micro |
Wewnętrzna średnica: |
27,5-265mm |
Średnica zewnętrzna: 85-253mm: |
61-460mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
waga: |
0,57 kg-34 kg |
Wprowadzenie do produktów
Sprzęgło elektromagnetyczne steruje włączaniem i wyłączaniem sprzęgła poprzez włączanie i wyłączanie cewki.Sprzęgło elektromagnetyczne można podzielić na: suche jednoczęściowe sprzęgło elektromagnetyczne, suche wieloczęściowe sprzęgło elektromagnetyczne, mokre wieloczęściowe sprzęgło elektromagnetyczne, magnetyczne sprzęgło proszkowe, poślizgowe sprzęgło elektromagnetyczne itp. Tryb pracy sprzęgła elektromagnetycznego można podzielić na moc na kombinacji i moc wyłączona kombinacja.
Suche jednoczęściowe sprzęgło elektromagnetyczne: gdy cewka jest zasilana, generowana jest siła magnetyczna.Pod działaniem siły elektromagnetycznej talerz sprężysty zwory ulega odkształceniu, ruchoma tarcza jest ciągnięta razem z „zworą”, a sprzęgło jest w stanie sprzęgniętym;Gdy cewka jest wyłączona, siła magnetyczna zanika, „zwora” odbija się z powrotem pod działaniem siły sprężystej płytki sprężyny, a sprzęgło jest w stanie rozłączonym.
Suche wielotarczowe mokre wielotarczowe sprzęgło elektromagnetyczne: zasada jest taka sama jak powyżej.Ponadto dodano kilka par ciernych.Moment obrotowy o tej samej objętości jest większy niż w suchym jednotarczowym sprzęgle elektromagnetycznym.Mokre wielotarczowe sprzęgło elektromagnetyczne musi być chłodzone i smarowane olejem podczas pracy.
Sprzęgło magnetyczne cząstek: umieść odpowiednie cząstki magnetyczne między wirnikiem napędowym a napędzanym.Gdy zasilanie jest wyłączone, cząsteczki magnetyczne są luźne, a sprzęgło jest oddzielone;Gdy cewka jest zasilana, cząsteczka magnetyczna łączy wirnik napędzający i napędzany pod działaniem siły elektromagnetycznej.Koniec napędowy i napędzany obracają się jednocześnie, a sprzęgło jest w stanie zamkniętym.Zalety: moment obrotowy można regulować poprzez regulację prądu, co pozwala na duży poślizg.Jest to preferowany element do stałej kontroli napięcia.Wady: gdy poślizg jest duży, wzrost temperatury jest duży, a cena względna wysoka
Parametry produktów
| ROZMIAR | Znamionowy moment obrotowy transmisji N.m | Moment statyczny N.m | Napięcie znamionowe (DC V) | Pobór mocy cewki (20°) W | Dozwolony maksymalny obrót (r/min) | |||
| Sprzęgło | Hamulec | Sprzęgło | Hamulec | Sprzęgło | Hamulec | |||
| DLZ6-2 | 20 | 20 | 22 | 22 | 24 | 2 | 20 | 4000 |
| DLZ6-4 | 40 | 40 | 45 | 45 | 25 | 25 | 4000 | |
| DLZ6-8 | 80 | 80 | 90 | 90 | 36 | 38 | 3000 | |
| ROZMIAR | D1 | D2 | D3 | D4 | C1 | C2 | J | K | L | L1 | f | a1 | a2 | m | n | Φ1 | h1 | e1 | Φ2 | h2 | e2 | |
| DLZ6-2 | 200 | 130 | 200 | 130 | 165 | 165 | 4-Φ11 | 4-M10 | 217,5 | 50 | 3,5 | 10 | 14 | 52 | 4 | 24H7 | 27,3 | 8 | 24h6 | 20 | 8 | 0,2 |
| DLZ6-4 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 257 | 60 | 4 | 15 | 20 | 65 | 5 | 28H8 | 31,3 | 8 | 28h7 | 24 | 8 | 0,3 |
| DLZ6-8 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 292 | 60 | 4 | 20 | 25 | 59,5 | 5 | 28H8 | 31,3 | 8 | 28h8 | 24 | 8 | 0,4 |
