Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: CGS
Numer modelu: DLY5
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Przemysłowe hamulce elektromagnetyczne serii DLY5 |
Wewnętrzna średnica: |
75-250mm |
Średnica zewnętrzna: 85-253mm: |
85-253 mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
Rodzaj: |
hamulce tarczowe |
Nazwa: |
Przemysłowe hamulce elektromagnetyczne serii DLY5 |
Wewnętrzna średnica: |
75-250mm |
Średnica zewnętrzna: 85-253mm: |
85-253 mm |
Długość: |
34,5-70,5 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
Rodzaj: |
hamulce tarczowe |

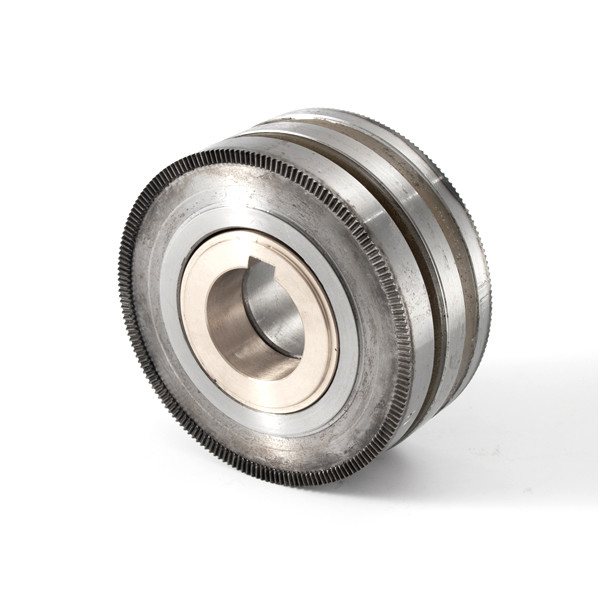

Zębowe sprzęgło z opóźniaczami hamulcowymi z dyskiem elektromagnetycznym serii DLY5
Wprowadzenie do produktów
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, aby zrealizować transmisję mocy i ruchu.
Sprzęgło elektromagnetyczne typu szczęki Dly5 (seria Eze) z pierścieniem ślizgowym.
Standardowe napięcie robocze sprzęgła wynosi 24 woltów prądu stałego.Przesyłki i pozostałe zwykłe elementy elektryczne, tak aby spełniać wymagania zmiany prędkości, przełączania, uruchamiania i pozycjonowania układu przekładni mechanicznej.
Ta seria sprzęgłów przesyła moment poprzez zaangażowanie drobnych zębów na powierzchni końcowej.bez tarcia i ogrzewania, całkowita separacja po awarii zasilania, brak momentu obrotowego bez obciążenia i może być odpowiedni zarówno do pracy na mokro, jak i na sucho.Można go połączyć tylko przy niskiej prędkości.Jest odpowiedni, jeśli jest w stanie spoczynku lub gdy względna prędkość jest synchroniczna.
Sprzęgło może pracować niezawodnie w następujących warunkach:
1Temperatura powietrza otoczenia wynosi - 5 °C - + 40 °C.
2. w środku bez zagrożenia wybuchem, a nie ma gazu i pyłu przewodzącego wystarczająco dużo, aby korozować metal i uszkodzić izolację w środku.
3Sprzęgło powinno działać w warunkach oleju smarowego.
4Wymagania w odniesieniu do włączania zestawu łączności do urządzeń zestawu łączności
5Wysokość miejsca montażu sprzęgła nie może przekroczyć 2000 metrów.
Parametry produktów
| Rozmiar | Demencje promieniowe | Demencje osiowe | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Instalacja:
1Sprzęgło może być zainstalowane w poziomie lub w kierunku.
stopień koaksalu pomiędzy układem napędowym a układem napędowym nie powinien przekraczać 0,05 mm,
i musi zapewnić wartość przejrzystości pracy σ.
2Zęby obu końców należy oczyścić przed mocowaniem sprzęgła.
3.Przewodnik i napędzane części sprzęgła muszą być ustawione w kierunku osiowym, jego ruch osiowy nie jest dozwolony.
