Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: CGS
Numer modelu: DLY0
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Przemysłowe hamulce elektromagnetyczne serii DLY0 |
Wewnętrzna średnica: |
30-80mm |
Średnica zewnętrzna: 85-253mm: |
61-140 mm |
Długość: |
19,2–35 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
Waga: |
Zobacz arkusz daty |
Nazwa: |
Przemysłowe hamulce elektromagnetyczne serii DLY0 |
Wewnętrzna średnica: |
30-80mm |
Średnica zewnętrzna: 85-253mm: |
61-140 mm |
Długość: |
19,2–35 mm |
Gwarancja: |
12 miesięcy |
Dostosowane wsparcie: |
OEM, ODM |
Waga: |
Zobacz arkusz daty |

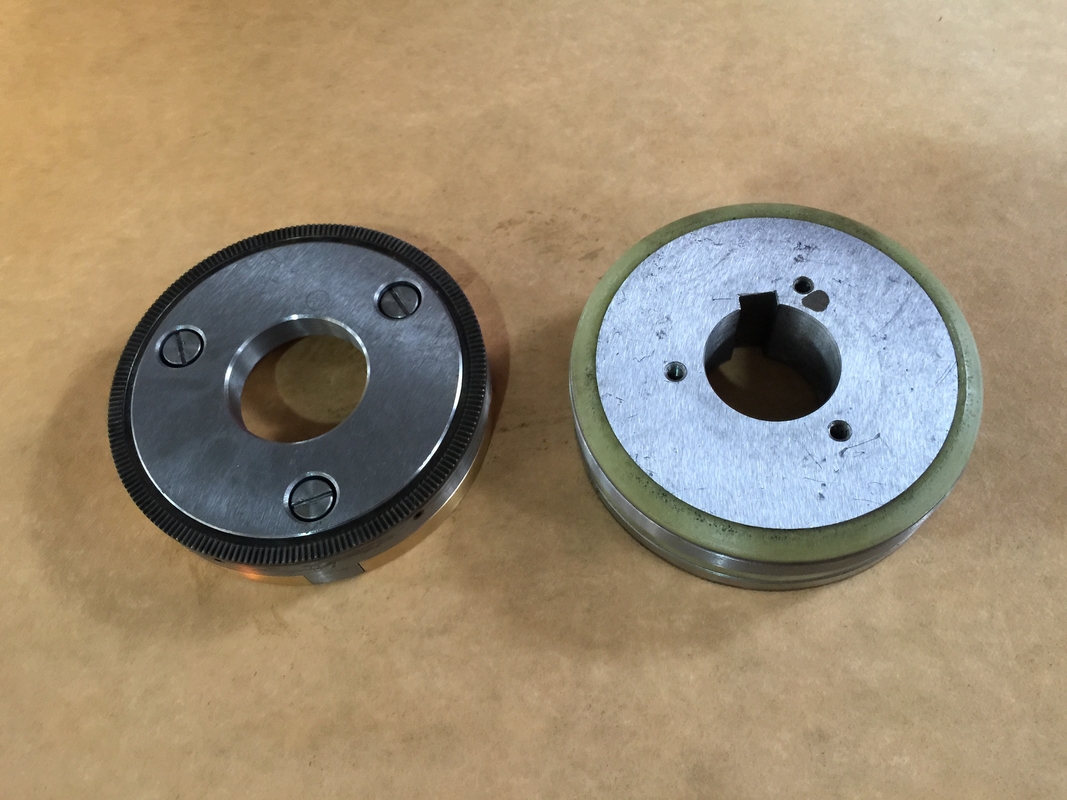

Zęby Wielodiskowe DLY0 hamulce i sprzęgły elektromagnetycznePrzemysłowe hamulce elektromagnetyczne
Wprowadzenie do produktów
1Główny cel
Zębowe sprzęgło elektromagnetyczne stosowane jest głównie w układzie mechanicznym.Może realizować połączenie części napędzanej i części napędzanej, gdy względna prędkość części napędzanych i napędzanych jest niska lub zerowa, w celu uruchomienia, zatrzymania, odwrócenia i pozycji. szeroko stosowane w maszynach do obróbki metalu, walcownicy metalurgicznej, maszynach do pakowania, maszynach medycznych, maszynach do przetwarzania żywności,maszyny do druku i farbowania tkanin, przemysłu narzędziowego.
2, sprzęgło może pracować niezawodnie w następujących warunkach:
wysokość miejsca montażu sprzęgła nie przekracza 2000 m;
temperatura otoczenia: - 5 °C ~ + 40 °C;
nie występuje zagrożenie wybuchem w otoczeniu i nie występują gazy i pyły przewodzące wystarczające do korozji metalu i uszkodzenia izolacji;
wahania napięcia cewki sprzęgła nie przekraczają + 5% i - 15% napięcia nominalnego;
sprzęgło może działać z lub bez smaru.
3, Instalacja
★ sprzęgło może być zainstalowane poziomo lub pionowo; sprzęgło zainstalowane na wałku musi utrzymywać koaksjalizm między wałem napędowym a wałem napędowym na poziomie nie większym niż 0.05 mm i zapewnić odległość roboczą δ.
★ przed zainstalowaniem sprzęgła należy oczyścić powierzchniowe zęby na obu końcach.
★ części napędowe i napędzane sprzęgła muszą być zamocowane w sposób osiowy bez ruchu osiowego.
Parametry produktów
| IZE | Demencje promieniowe | Demencje osiowe | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | M | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-M4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-M4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-M4-10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-M5-10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-M5-10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6-10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
