Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GS
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |
Złączka śrubowa zestawu pojedynczej membrany GS |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe membrany |
Rozmiar otworu: |
4-38mm |
Gwarancja: |
12 miesięcy |
Średnica zewnętrzna: |
16-65mm |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
Złączka śrubowa zestawu pojedynczej membrany GS |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe membrany |
Rozmiar otworu: |
4-38mm |
Gwarancja: |
12 miesięcy |
Średnica zewnętrzna: |
16-65mm |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |

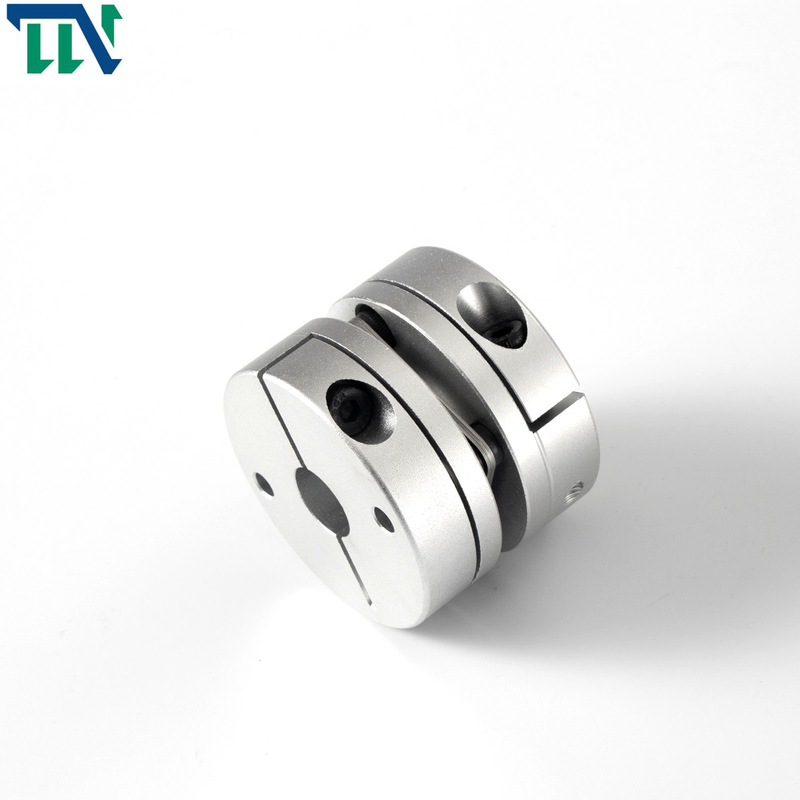

Sprzęgło zaciskowe z pojedynczą membraną ze stopu aluminium do serwomotoru
Cechy produktów
Kilka grup membran (blacha ze stali nierdzewnej) jest połączonych z dwoma półzłączami naprzemiennie za pomocą śrub.Każda grupa membran jest utworzona przez zachodzenie na siebie kilku części.Membrany dzielą się na korbowody i całe części o różnych kształtach.Sprzęgło membranowe kompensuje względne przemieszczenie dwóch połączonych wałów poprzez elastyczne odkształcenie membrany.Jest to wysokowydajne sprzęgło elastyczne z mocnym metalowym elementem bez oleju smarującego.Ma zwartą strukturę, wysoką wytrzymałość, długą żywotność, brak luzu obrotowego i nie ma wpływu na temperaturę i zanieczyszczenie olejem.Posiada właściwości kwasoodporne, alkaliczne i antykorozyjne.Nadaje się do przenoszenia wału w warunkach wysokiej temperatury, dużej prędkości i korozyjnych średnich warunków pracy
> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjną kontrolę;
> Zaprojektowany dla serwomechanizmu i silnika krokowego
> Brak szczeliny między połączeniem wału i tulei, ogólnie dla obrotów dodatnich i ujemnych
> Niska bezwładność, odpowiednia do pracy z dużą prędkością
> Membrana wykonana jest ze stali sprężynowej o doskonałej odporności na zmęczenie
> Z konstrukcją rowka, sposób mocowania śruby pozycjonującej
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | S | F | M | moment dokręcania śrub |
| (NM) | ||||||||
| GS-19X20 | 3,4,5,6,6.35,7,8 | 19 | 20 | 9,1 | 1,8 | 3,3 | M2,5 | 1 |
| GS-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11,65 | 2,6 | 3,9 | M3 | 1,5 |
| GS-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3,5 | 3,85 | M3 | 1,5 |
| GS-34X32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3,5 | 4,85 | M4 | 2,5 |
| GS-39X34,5 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19 | 39 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-44X34,5 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20,22,24 | 44 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20,6 | 4,8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19,75 | 5,5 | 6,4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23,35 | 6,3 | 7,7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9,7 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy | dopuszczalna ekscentryczność | dopuszczalny kąt ugięcia | dopuszczalne odchylenie osiowe | maksymalna prędkość | statyczna sztywność skrętna | moment bezwładności | Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga |
| (NM)* | (mm)* | (°)* | (mm)* | obr/min | (NM/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0,1 | 1 | ±0,09 | 1000 | 220 | 6,7x10-6 | Stop aluminium o wysokiej wytrzymałości | SUS 3 0 4 Stal sprężynowa | Zabieg anodowania | 11 |
| GS-26X26 | 1,5 | 0,1 | 1 | ±0,14 | 11000 | 1125 | 2,2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ±0,18 | 11000 | 21000 | 7,1x10-6 | 46 | |||
| GS-34X32 | 3 | 0,1 | 1 | ±0,18 | 11000 | 2250 | 8,0x10-6 | 55 | |||
| GS-39X34,5 | 6 | 0,1 | 1 | ±0,23 | 11000 | 3900 | 2,2x10-5 | 81 | |||
| GS-44X34,5 | 9 | 0,1 | 1 | ±0,27 | 11000 | 4500 | 2,8x10-5 | 99 | |||
| GS-55X46 | 18 | 0,1 | 1 | ±0,30 | 11000 | 6500 | 2,5x10-5 | 135 | |||
| GS-56X45 | 25 | 0,1 | 1 | ±0,36 | 11000 | 12900 | 1,2x10-4 | 217 | |||
| GS-68X53 | 60 | 0,1 | 1 | ±0,4 | 9000 | 25800 | 1,5x10-4 | 348 | |||
| GS-82X68 | 100 | 0,1 | 1 | ±0,5 | 8000 | 38700 | 1,8x10-5 | 689 |
