Model: |
Złączka śrubowa zestawu pojedynczej membrany GS |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe membrany |
Rozmiar otworu: |
4-38mm |
Gwarancja: |
12 miesięcy |
Średnica zewnętrzna: |
16-65mm |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
Złączka śrubowa zestawu pojedynczej membrany GS |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe membrany |
Rozmiar otworu: |
4-38mm |
Gwarancja: |
12 miesięcy |
Średnica zewnętrzna: |
16-65mm |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |

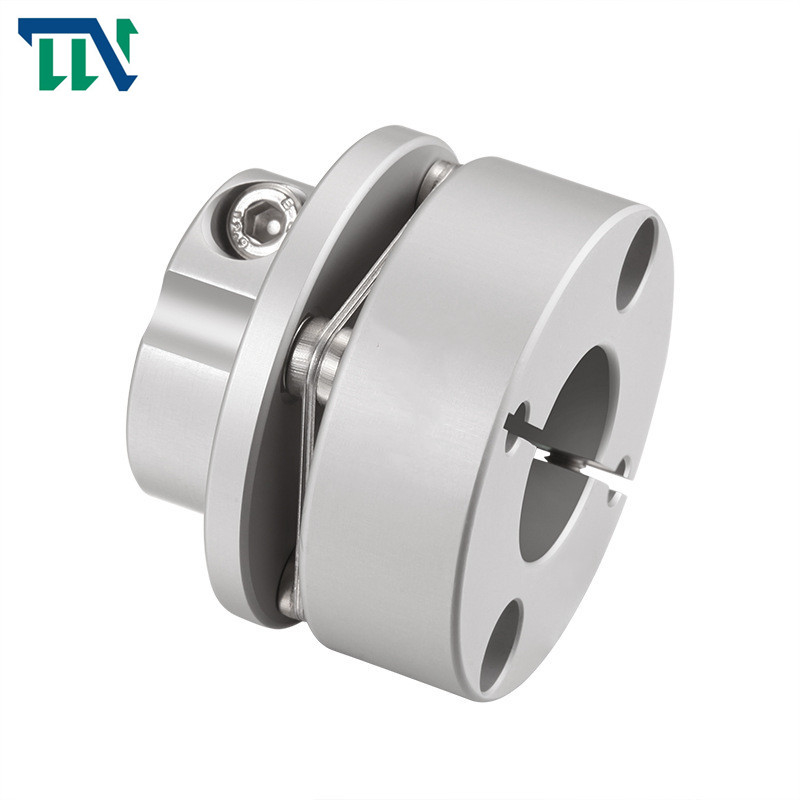

GSTS jednostopniowe złącze typu zaciskowego ze stopu aluminium z pojedynczą membraną
Cechy produktów
Sprzęgło wału enkodera z pojedynczą membraną lub sprzęgło wału sprężynowego bez smarowania i rutynowej konserwacji;Stan sprzężenia można wykryć bez demontażu;Dodatkowo podczas pracy urządzenia światło stroboskopowe może służyć do sprawdzania membrany, dużej sztywności skrętnej, zerowej rotacji;Jeśli instalacja jest dokładna, sprzęgło nie zostanie uszkodzone na całe życie, żywotność nieskończenie długa;Brak części zużywających się, ale używany we wszelkiego rodzaju trudnych warunkach pracy;Jeżeli błąd przesunięcia mieści się w zdefiniowanym zakresie, sprzęgło będzie miało taką samą żywotność jak sprzęt;Konstrukcja z super bezpiecznym momentem obrotowym, szczytowy moment obrotowy jest 2 razy większy od momentu znamionowego.
Warto zauważyć, że ze względu na dużą sztywność sprzęgła membranowego, jeśli odchylenie między dwoma wałami jest zbyt duże, gdy urządzenie jest zainstalowane, sprzęgło membranowe spowoduje duże naprężenie osiowe na łożysku oporowym na wale.Dlatego bardzo ważne jest, aby przy zastosowaniu sprzężenia membranowego, szczególnie w sytuacjach o dużej prędkości, grupa membranowa miała pewną zdolność prowadzenia i pozycjonowania.
Sprzęgło membranowe nadaje się do przenoszenia wałów w warunkach pracy o wysokiej temperaturze, wysokiej prędkości i środowisku korozyjnym, takich jak pompy wodne (zwłaszcza pompy chemiczne dużej mocy), wentylatory, sprężarki, maszyny hydrauliczne, maszyny naftowe, maszyny drukarskie, maszyny włókiennicze, chemiczne maszyny, maszyny górnicze, maszyny metalurgiczne, lotnictwo (helikopter), morski system szybkiego przenoszenia mocy, turbina parowa, tłokowy system mechanicznego przenoszenia mocy, pojazdy gąsienicowe i agregat prądotwórczy szybki, mechaniczny system przenoszenia dużej mocy, poprzez wyważenie dynamiczne Później stosowane do szybkich wałów transmisyjnych stało się bardziej powszechne.
W porównaniu ze sprzęgłem zębatym, sprzęgło membranowe nie ma względnego poślizgu, nie wymaga smarowania, uszczelniania, hałasu, w zasadzie nie wymaga konserwacji, jest łatwe w produkcji i może częściowo zastąpić sprzęgło zębate.Sprzęgła membranowe są szeroko stosowane w uprzemysłowionych krajach świata.W moim kraju normy przemysłu maszynowego zostały sformułowane i zrewidowane zgodnie z nowymi normami branżowymi: JB/T 9147-1999 (zastępując ZB/T J19022-90) Relacja sprzęgieł między momentami obrotowymi.
Parametry produktów
| parametr modelu | wspólna średnica otworu d1 | wspólna średnica otworu d2 | D | N | L | LF1 | LF | S | M | moment dokręcania śrub (NM) |
||
| najmniejszy | maksymalny | najmniejszy | maksymalny | |||||||||
| GSTS-34x29,9 | 5 | 12 | 5 | 15 | 34 | 21,6 | 29,9 | 12.15 | 14.25 | 3,5 | M3 | 1,5 |
| GSTS-39x34,5 | 6 | 15 | 6 | 19 | 39 | 25 | 34,5 | 15.15 | 14,9 | 4,5 | M4 | 2,5 |
| GSTS-44x34,5 | 6 | 18 | 6 | 22 | 44 | 29,6 | 34,5 | 15.15 | 14,9 | 4,5 | M4 | 2,5 |
| GSTS-56x45,1 | 8 | 24 | 8 | 32 | 56 | 38 | 45,1 | 19.90 | 19,75 | 5,5 | M5 | 7 |
| GSTS-68x53,6 | 10 | 30 | 10 | 38 | 68 | 46 | 53,6 | 24 | 23,35 | 6,3 | M6 | 12 |
| GSTS-82x68,1 | 16 | 38 | 16 | 45 | 82 | 56 | 68,1 | 30.15 | 30 | 8 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GSTS-34x29,9 | 3 | 0,02 | 1 | ±0,20 | 10000 | 2000 | 6.01x10-5 | Stop aluminium o wysokiej wytrzymałości | SUS 3 0 4 Stal sprężynowa | Zabieg anodowania | 38 |
| GSTS-39x34,5 | 6 | 0,02 | 1 | ±0,25 | 10000 | 4500 | 1,49x10-5 | 69 | |||
| GSTS-44x34,5 | 9 | 0,02 | 1 | ±0,30 | 10000 | 5200 | 2,25x10-5 | 84 | |||
| GSTS-56x45,1 | 25 | 0,02 | 1 | ±0,40 | 10000 | 11000 | 7,23x10-5 | 184 | |||
| GSTS-68x53,6 | 60 | 0,02 | 1 | ±0,45 | 10000 | 19000 | 2,02x10-4 | 235 | |||
| GSTS-82x68,1 | 100 | 0,02 | 1 | ±0,55 | 10000 | 22000 | 5,95x10-4 | 598 |
