Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GLD
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |

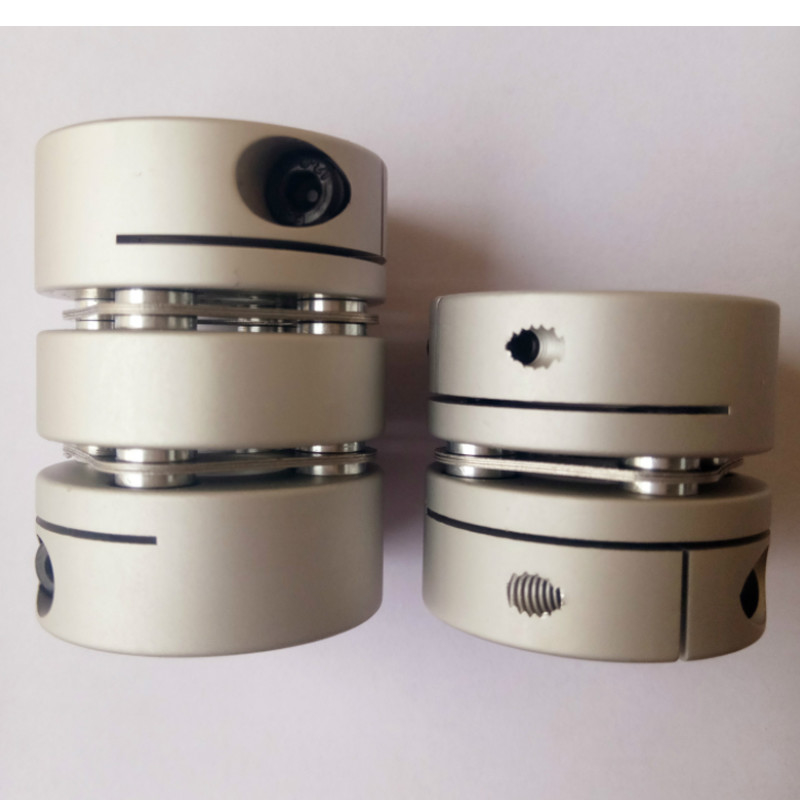

GLD Krótka podwójna membrana zaciskowa ze stopu aluminium |
Materiał: |
Stop aluminium |
Struktura: |
Typ zacisku z podwójną membraną jednostopniową |
Rozmiar otworu: |
19-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
GLD Krótka podwójna membrana zaciskowa ze stopu aluminium |
Materiał: |
Stop aluminium |
Struktura: |
Typ zacisku z podwójną membraną jednostopniową |
Rozmiar otworu: |
19-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Cechy produktów
Cechy sprzęgieł membranowych
1. Struktura jest prosta, objętość jest niewielka, a demontaż jest wygodny.Sprzęgło membranowe konstrukcji typu wału pośredniego można zdemontować bez przesuwania maszyny;
2. Metalowe sprzęgło membranowe może przenosić większy moment obrotowy, może skutecznie pochłaniać odchylenia kątowe, osiowe i promieniowe generowane podczas instalacji dwóch wałów, ma cechy wysokiej precyzji i zerowego luzu i jest szeroko stosowane w sytuacjach o wysokiej precyzji transmisji, takie jak precyzyjny elektroniczny sprzęt produkcyjny;
3. Sprzęgło membranowe charakteryzuje się wysoką sztywnością momentu obrotowego i jest często stosowane w ruchu o wysokim momencie obrotowym i dużej prędkości, na przykład w elementach wyjściowych urządzeń energetycznych dla pociągów dużych prędkości;
4. Odporność na wysoką temperaturę, odporność na korozję kwasową i alkaliczną, może być stosowana w wysokich temperaturach i trudnych warunkach oraz może skutecznie wytrzymać wstrząsy i wibracje podczas pracy urządzenia.
> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjną kontrolę;
> Zaprojektowany dla serwomechanizmu i silnika krokowego
> Brak szczeliny między połączeniem wału i tulei, ogólnie dla obrotów dodatnich i ujemnych
> Niska bezwładność, odpowiednia do pracy z dużą prędkością
> Membrana wykonana jest ze stali sprężynowej o doskonałej odporności na zmęczenie
> Sposób mocowania śruby zaciskowej
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | d3 | S | F | M | moment dokręcania śrub (NM) |
| GLD-19X24,5 | 3,4,5,6,6.35,7,8 | 19 | 24,5 | 91 | 2,7 | Φ9 | 1,8 | 3,3 | M2,5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | Φ26 | 30 | 1165 | 3,6 | Φ12,5 | 2,6 | 3,9 | M3 | 1,5 |
| GLD-32X38 | 6,6.35,7,8,9,9,9.525,10,12,12.7,14,15 | Φ32 | 38 | 1225 | 6,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-34X38 | 6,6.35,7,8,9,9.525,10,11,12,12.7,14,15 | Φ34 | 38 | 1225 | 6,5 | Φ16 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-39X47 | 6,8,9,9,525,10,11,12,7,14,15,16,17,18,19 | Φ39 | 47 | 149 | 8,5 | Φ19,3 | 4,5 | 5 | M4 | 2,5 |
| GLD-44X47 | 6,8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22,5 | 4,5 | 5 | M4 | 2,5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19,75 | 6,5 | Φ32,5 | 5,5 | 6,4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45,5 | 8 | 9,7 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GLD-19X24,5 | 1 | 0,12 | 1,5 | ±0,18 | dziesięć tysięcy | 8.19x10-4 | 170 | Stop aluminium o wysokiej wytrzymałości | SUS304 Stal sprężynowa |
Zabieg anodowania | 13,6 |
| GLD-26X30 | 1,5 | 0,15 | 1,5 | ±0,3 | dziesięć tysięcy | 2,7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0,17 | 1,5 | ±0,36 | dziesięć tysięcy | 1,0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0,17 | 1,5 | ±0,36 | dziesięć tysięcy | 1,1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0,22 | 1,5 | ±0,45 | dziesięć tysięcy | 2,7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0,22 | 1,5 | ±0,54 | dziesięć tysięcy | 3,4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0,27 | 1,5 | ±0,72 | dziesięć tysięcy | 1,14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0,31 | 1,5 | ±0,8 | dziesięć tysięcy | 1,8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1,5 | ±0,8 | dziesięć tysięcy | 2,25x10-4 | 28450 | 983 |
