Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GL
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |

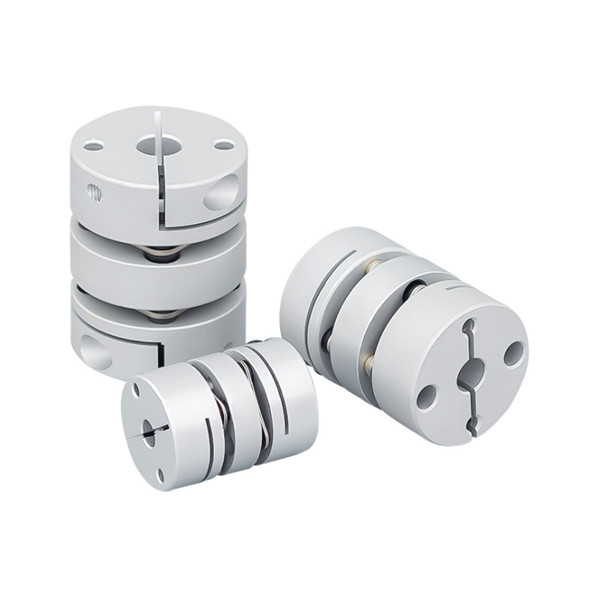

Złączka zaciskowa z podwójną membraną GL |
Materiał: |
Stop aluminium |
Struktura: |
podwójne mocowanie membrany |
Rozmiar otworu: |
19-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
Złączka zaciskowa z podwójną membraną GL |
Materiał: |
Stop aluminium |
Struktura: |
podwójne mocowanie membrany |
Rozmiar otworu: |
19-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Cechy produktów
Sprzęgło membranowe ma 7 typów konstrukcyjnych, najmniejszy zakres momentu przenoszenia sprzęgła zaczyna się od 10Nm, a największy zakres momentu przenoszenia sprzęgła może sięgać 8100000Nm, ponieważ membrana ma 6 kątów, 8 kątów lub kształt więcej lub 10 kątów, więc przeniesienie momentu obrotowego jest bardzo jednolita, odpowiednia temperatura otoczenia może wynosić od -20 ℃ do co najmniej + 280 ℃ i nadaje się do stosowania specjalnych materiałów.
> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjną kontrolę;
> Zaprojektowany dla serwomechanizmu i silnika krokowego
> Brak szczeliny między połączeniem wału i tulei, ogólnie dla obrotów dodatnich i ujemnych
> Niska bezwładność, odpowiednia do pracy z dużą prędkością
> Membrana wykonana jest ze stali sprężynowej o doskonałej odporności na zmęczenie
> Sposób mocowania śruby zaciskowej
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | d3 | S | F | M | moment dokręcania śrub (NM) |
| GL-19X27 | 3,4,5,6,6.35,7,8 | 19 | 27 | 9,1 | 5.2 | Φ9 | 1,8 | 3,3 | M2,5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11,65 | 6,5 | Φ12,5 | 2,6 | 3,9 | M3 | 1,5 |
| GL-32X41 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 45 | 12.25 | 9,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GL-34X45 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 45 | 14.25 | 9,5 | Φ16 | 4,5 | 4,85 | M4 | 2,5 |
| GL-39X50 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19 | 39 | 50 | 14,9 | 11.2 | Φ9.3 | 4,5 | 5 | M4 | 2,5 |
| GL-44X50 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20,22 | 44 | 50 | 14,9 | 11.2 | Φ2,5 | 4,5 | 5 | M4 | 2,5 |
| GL-50X63 |
8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20 ,22,24,25 |
50 | 63 | 20,6 | 12,5 | Φ23 | 4,8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19,75 | 13,5 | Φ2,5 | 5,5 | 6,4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45,5 | 8 | 9,7 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GL-19X27 | 1 | 0,12 | 1,5 | ±0,18 | dziesięć tysięcy | 170 | 9,1x10-7 |
|
SUS304 Stal sprężynowa |
Zabieg anodowania | 14,6 |
| GL-26X35 | 1,5 | 0,15 | 1,5 | ±0,3 | dziesięć tysięcy | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0,17 | 1,5 | ±0,36 | dziesięć tysięcy | 1750 | 1,0x10-5 | 67 | |||
| GL-34X45 | 3 | 0,17 | 1,5 | ±0,36 | dziesięć tysięcy | 1860 | 1,1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1,5 | ±0,45 | dziesięć tysięcy | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1,5 | ±0,54 | dziesięć tysięcy | 3300 | 3,8x10-5 | 144 | |||
| GL-50X63 | 18 | 0,1 | 1,5 | ±0,54 | dziesięć tysięcy | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0,27 | 1,5 | ±0,72 | dziesięć tysięcy | 9480 | 1,6x10-4 | 318 | |||
| GL-68X75 | 60 | 0,31 | 1,5 | ±0,8 | 9000 | 19000 | 2,0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1,5 | ±0,8 | 8000 | 28450 | 2,5x10-4 | 1013 |
