Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GB
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie

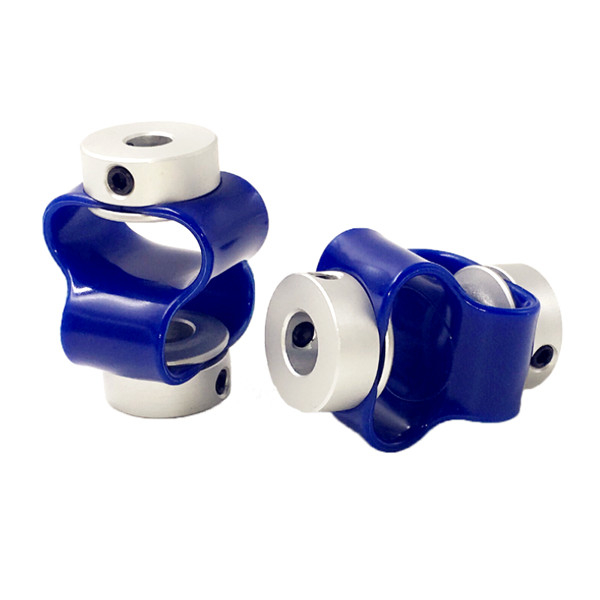

Model: |
GB 8 Czcionki Specyficzne dla enkodera |
Materiał: |
Stop aluminium |
Struktura: |
8 czcionek specyficznych dla kodera |
Rozmiar otworu: |
34-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
GB 8 Czcionki Specyficzne dla enkodera |
Materiał: |
Stop aluminium |
Struktura: |
8 czcionek specyficznych dla kodera |
Rozmiar otworu: |
34-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Cechy produktów
Metalowe sprzęgło membranowe: odpowiednie do silnika serwo, enkodera, reduktora planetarnego, śruby kulowej, sprężarki, miksera, maszyn papierniczych, robota i innego sprzętu mechanicznego.Sprzęgło kwiatu śliwy: nadaje się do enkodera, systemu serwo, napędu wrzeciona silnika, maszyn pakujących, napędu obrabiarki, pompy i innych maszyn.Sprzęgło mieszkowe: odpowiednie do enkodera, obrabiarki CNC, systemu pozycjonowania, śruby kulowej, płytki indeksującej i przekładni planetarnej.Sprzęgło sprężynowe: odpowiednie do enkodera obrotowego, silnika krokowego, pręta śrubowego itp. Sprzężenie równoległe: odpowiednie do podłączenia silnika krokowego, enkodera, pręta śrubowego itp. Sprzęgło krzyżowe suwakowe: odpowiednie do obrotomierza, enkodera, pręta śrubowego, obrabiarki i inne maszyny.Sprzęgło uniwersalne, sprzęgło sztywne.
> Zaprojektowany dla enkodera
>Dobra elastyczność, niełatwa do złamania
>Elastomer wykonany jest z poliuretanu, odpornego na oleje i utlenianie
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LP | S | F | M | moment dokręcania śrub (NM) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1,8 | 3.1 | M4 | 1,7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1,8 | 3.1 | M4 | 1,7 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GB-15X24 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4,5x10-4 | Stop aluminium o wysokiej wytrzymałości | PU |
Zabieg anodowania |
8 |
| GB-15X32 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4,5x10-4 | 8 | |||
| GB-18X28 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5,6x10-4 | 13 | |||
| GB-18X38 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5,6x10-4 | 13 |
