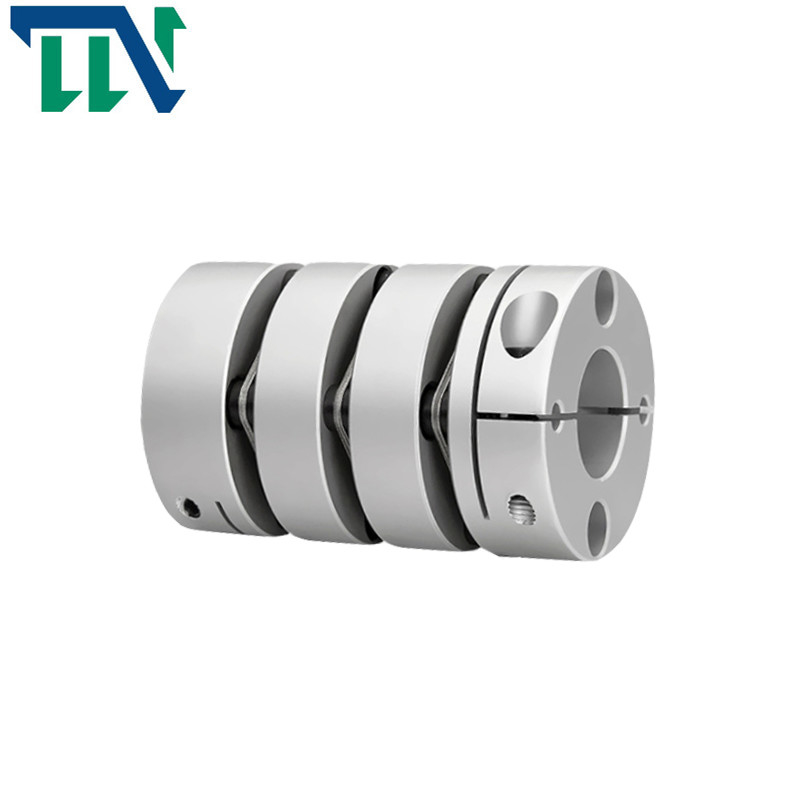

Sprzęgło z trzema membranami o dużej prędkości i wysokim momencie obrotowym

Name: Sprzęgło z trzema membranami o dużej prędkości i wysokim momencie obrotowym
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Seria GW
Price: 149.10 USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO-9001

Numer modelu: Seria GW

Warunki płatności i wysyłki

Minimalne zamówienie: 2 szt.

Cena: negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 5-7 dni roboczych

Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Możliwość Supply: 10000 miesięcznie

Najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            sprzęgło membranowe bezpieczeństwa Tianniu, prędkość sprzęgła membranowego Tianniu, sprzęgło membranowe Tianniu


Model:	GW trzy membranowe złącze zaciskowe ze stopu aluminium	Materiał:	Stop aluminium
Struktura:	Złącze zaciskowe z trzema membranami	Rozmiar otworu:	19-82mm
Gwarancja:	12 miesięcy	Materiał elastomerowy:	PA66
Obróbka powierzchniowa:	Utlenianie anodowe

Model:	GW trzy membranowe złącze zaciskowe ze stopu aluminium
Materiał:	Stop aluminium
Struktura:	Złącze zaciskowe z trzema membranami
Rozmiar otworu:	19-82mm
Gwarancja:	12 miesięcy
Materiał elastomerowy:	PA66
Obróbka powierzchniowa:	Utlenianie anodowe

Opis

Sprzęgło z trzema membranami o dużej prędkości i wysokim momencie obrotowym

GW trzy membranowe złącze zaciskowe ze stopu aluminium

Cechy produktów

> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjną kontrolę
> Konstrukcja wydłużająca może skuteczniej kompensować odchylenie promieniowe, kątowe i osiowe
> Zaprojektowany dla serwomechanizmu i silnika krokowego
>Brak szczeliny między połączeniem wału i tulei, ogólnie dla obrotów dodatnich i ujemnych
> Niska bezwładność, odpowiednia do pracy z dużą prędkością
>Membrana wykonana jest ze stali sprężynowej o doskonałej odporności na zmęczenie
>Metoda mocowania śruby zaciskowej

Parametry produktów

Sprzęgło z trzema membranami o dużej prędkości i wysokim momencie obrotowym 0

parametr modelu	wspólna średnica otworu d1,d2	D	L	LF	LP	d3	S	F	M	moment dokręcania śrub (NM)
GW-19X34	3,4,5,6,6.35,7,8	19	34	9,1	5.2	Φ9	1,8	3,3	M2,5	1
GW-26X44,5	5,6,6.35,7,8,9,9.525,10,11,12,14	26	44,5	11,65	6,5	Φ12,5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,	32	54	12.25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16	34	58	14.25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65,5	8,9,9,525,10,11,12,12,7,14,15,16,17,18,19	39	65,5	14,9	11.2	Φ19,3	4,5	5	M4	2,5
GW-44X65,5	8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11.2	Φ22,5	4,5	5	M4	2,5
GW-50X80	8,9,9,525,10,11,12,12,7,14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12.2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32,5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45,5	8	9,7	M8	20

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr./min	statyczna sztywność skrętna (NM/rad)	moment bezwładności (Kg.M2)	Materiał tulei wału	Materiał odłamków	obróbka powierzchniowa	waga (g)
GW-19X34	1	0,12	2	± 0,2	dziesięć tysięcy	140	1,1x10-6	Stop aluminium o wysokiej wytrzymałości	SUS 304 Stal sprężynowa	Zabieg anodowania	18
GW-26X44,5	1,5	0,15	2	±0,33	dziesięć tysięcy	680	3,6x10-6				45
GW-32X54	2	0,17	2	±0,3	dziesięć tysięcy	1250	1,0x10-5				80
GW-34X58	3	0,17	2	±0,4	dziesięć tysięcy	1550	1,3x10-5				97
GW-39X65,5	6	0,22	2	±0,5	dziesięć tysięcy	2390	3,6x10-5				153
GW-44X65,5	9	0,22	2	±0,6	dziesięć tysięcy	2700	4,5x10-5				189
GW-50X80	18	0,1	2	±0,65	dziesięć tysięcy	4500	4,5x10-5				335
GW-56X83	25	0,27	2	±0,8	dziesięć tysięcy	7900	1,9x10-4				413
GW-68X97	60	0,31	2	±0,9	9000	15800	2,4x10-4				641
GW-82X128	100	0,55	2	±0,9	8000	23700	3.0x10-4				1345
