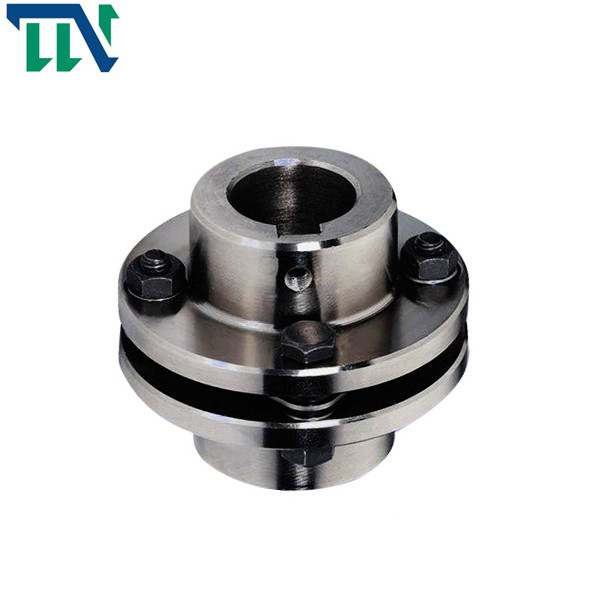

Elastyczne sprzęgło z pojedynczą membraną Podwójny stopień

Dwustopniowe sprzęgło typu GST ze stopu aluminium z pojedynczą membraną

Cechy produktów

Sprzęgło to część mechaniczna służąca do łączenia dwóch wałów (wału napędowego i napędzanego) w różne mechanizmy, aby obracać się razem w celu przeniesienia momentu obrotowego.W szybkim i ciężkim przenoszeniu mocy niektóre sprzęgła pełnią również funkcję amortyzującą, tłumiącą i poprawiającą dynamikę wału.

Sprzęgło membranowe należy do metalowego elastycznego sprzęgła, które jest urządzeniem transmisyjnym wykorzystującym metalową elastyczną membranę jako elastyczny element do przenoszenia momentu obrotowego.Jego główne cechy to: duża zdolność przenoszenia momentu obrotowego, odkształcenie membrany w celu amortyzowania niewspółosiowości jednostki, brak ruchu względnego między częściami, brak zużycia, brak hałasu, długa żywotność redukcji drgań i brak konieczności smarowania.Sztywność skrętną i prędkość krytyczną można regulować, zmieniając średnicę zewnętrzną lub grubość ścianki sekcji pośredniej, poprawiając w ten sposób charakterystykę drgań skrętnych jednostki.

Sprzęgło membranowe składa się z co najmniej jednej membrany i dwóch tulei wału.Membrana jest przypinana do tulei na ogół bez luzowania lub powodowania luzów między membraną a tuleją.Niektórzy producenci oferują dwie membrany, inni oferują trzy membrany, z jednym lub dwoma sztywnymi elementami pośrodku, a dwie strony są przymocowane do tulei.Różnica między sprzęgłem z pojedynczą membraną a sprzęgiem z podwójną membraną polega na możliwości obsługi różnych odchyleń.Ponieważ wymaga skomplikowanego zginania membrany, sprzęgło jednomembranowe nie nadaje się do mimośrodowości.Sprzęgło z podwójną membraną może być jednocześnie zginane w różnych kierunkach, aby skompensować mimośrodowość

Parametry produktów
