Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: Seria GR
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło mieszkowe |
Struktura: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Nazwać: |
Sprzęgło mieszkowe |
Struktura: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |

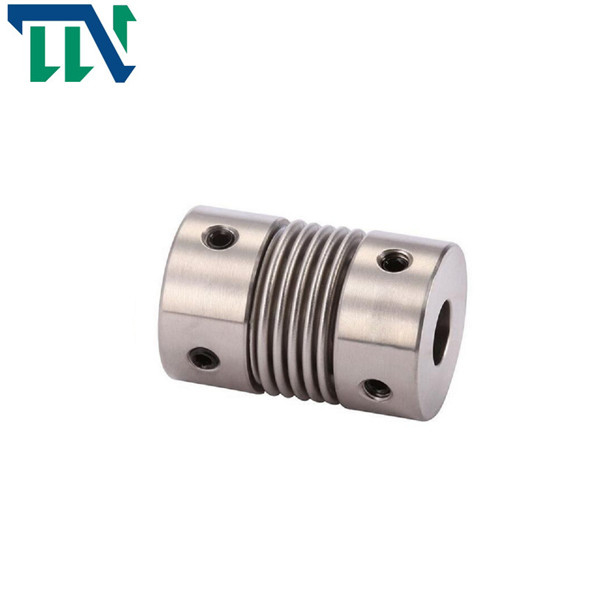

Sprzęgło mieszkowe ze stopu aluminium do rozrusznika silnika
Wprowadzenie produktów
Cechy produktów
> Materiał jest stopem aluminium, a mieszek środkowy wykonany jest ze stali nierdzewnej o doskonałej odporności na korozję
> Spawanie laserowe jest stosowane między mieszkiem a tuleją wału, z zerowym luzem obrotowym, odpowiednie do obrotów do przodu i do tyłu
> Struktura mieszków może skutecznie kompensować odchylenie promieniowe, kątowe i osiowe
> Zaprojektowany dla silnika krokowego z serwosilnikiem
>Metoda mocowania śruby ustalającej
Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
Parametry produktów
Rysunki produktów
wymiary produktu
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LI | L2 | L3 | N | F | M | moment dokręcania śrub (NM) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M3 | 0,7 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7,9x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 8 |
