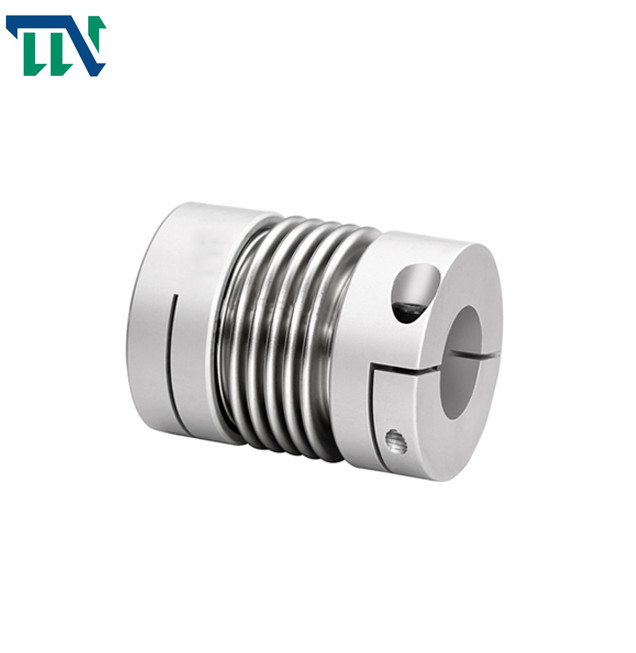

Mieszek Elastyczne sprzęgło 2-calowe sprzęgło mieszkowe Obrabiarka CNC 40X55mm

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO 9001

Numer modelu: GRC 40*55

Warunki płatności i wysyłki

Minimalne zamówienie: 1 szt.

Cena: Negotiable

Szczegóły pakowania: Kartony drogą morską lub lotniczą

Czas dostawy: 5-7 dni roboczych

Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Możliwość Supply: 10000 miesięcznie

Najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Podkreślić:

sprzęgło mieszkowe 2 cale

,

sprzęgło elastyczne typu mieszkowego

,

sprzęgło mieszkowe;

Nazwać:
Sprzęgło mieszkowe
Materiał:
Stal aluminiowa
Rozmiar otworu:
40 mm
Gwarancja:
12 miesięcy
Materiał elastomerowy:
PA66
Obróbka powierzchniowa:
Utlenianie anodowe
waga:
0,2 kg
Nazwać:
Sprzęgło mieszkowe
Materiał:
Stal aluminiowa
Rozmiar otworu:
40 mm
Gwarancja:
12 miesięcy
Materiał elastomerowy:
PA66
Obróbka powierzchniowa:
Utlenianie anodowe
waga:
0,2 kg
Opis
Mieszek Elastyczne sprzęgło 2-calowe sprzęgło mieszkowe Obrabiarka CNC 40X55mm

GRC 40X55 Stalowe sprzęgło mieszkowe do mocowania wału dostosowane do obrabiarek CNC



Wprowadzenie produktów



Łącznik mieszkowy wykorzystuje falistą cienkościenną rurę (mieszek) do bezpośredniego spawania lub łączenia z dwoma półzłączami w celu przeniesienia ruchu.Sprzęgło ma zalety prostej konstrukcji, małych gabarytów, wygodnej obróbki i instalacji oraz wysokiej dokładności transmisji.Stosowany jest głównie w precyzyjnych maszynach małej mocy i mechanizmach sterujących wymagających zwartej konstrukcji i wysokiej dokładności transmisji.Cienka i jednolita ścianka rury łącznika mieszkowego powoduje, że wytwarza ono bardzo niskie obciążenie łożyska, utrzymuje stałą ilość każdego punktu obrotowego, w przeciwieństwie do innych sprzęgieł, które niszczą punkt wysokiego obciążenia i punkt niskiego obciążenia cyklu oraz zachowują sztywność przy obciążeniu momentem obrotowym łożyska .W przypadku korozji sprzęgło Wansheng Co., Ltd. może dostarczyć sprzęgła mieszkowe z tulejami wału ze stali nierdzewnej, ale to zwiększa wagę i zmniejsza zalety eksploatacyjne tego rodzaju sprzęgła





Elementem elastycznym sprzęgu mieszkowego są precyzyjne mieszki metalowe, które dzielą się na serie elastyczne i serie sztywne.Seria elastyczna charakteryzuje się dużą elastycznością i jest często wykorzystywana w małych sytuacjach, takich jak enkodery i czujniki.Seria sztywna jest stosowana głównie w silnikach serwo, obrabiarkach CNC (centrach obróbczych) i innych okazjach





1. Sprzęgło mieszkowe nie ma luzu i wysokiej czułości;

2. Wysoka elastyczność, lepsza ochrona sprzętu

3. Może pochłaniać wibracje i jednocześnie kompensować odchylenia promieniowe, kątowe i osiowe

4. Odporność na plamy olejowe i silna odporność na korozję

5. Sztywność skrętna, charakterystyka obrotu zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara jest dokładnie taka sama

6. Powszechnie stosowane w obrabiarkach CNC, tarczach indeksujących i innych maszynach przemysłowych





Parametry produktów



Rysunki produktów

Mieszek Elastyczne sprzęgło 2-calowe sprzęgło mieszkowe Obrabiarka CNC 40X55mm 0



wymiary produktu



parametr modelu wspólna średnica otworu d1,d2 D L L1 L2 L3 N F M moment dokręcania śrub
(NM)
GRC-16x27 4,5,6,6.35,7,8 16 27 7,5 2 8 13,5 3 M2,5 1
GRC-20x32 5,6,6,35,7,8,9,9,525,10 20 32 7,2 2,8 12 18 3,5 M3 1,5
GRC-22,5x34 5,6,6.35,7,8,9,9.525,10,11,12 22,5 34 8.05 2,8 12,3 20,2 4,5 M3 1,5
GRC-25x37 6,6.35,7,8,9,9,9.525,10,12 25 37 9,5 3 12 20,2 4,5 M3 1,5
GRC-32x42 8,9,9,525,10,11,12,12,7,14,15 32 42 8 4 18 27,2 5,5 M4 2,5
GRC-40x55 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20 40 55 11,5 6 20 34,5 6,5 M5 7
GRC-55x72 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 55 72 16,5 6 27 51,9 10 M6 12
GRC-65x81 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 65 81 19,5 7 28 60,5 10,5 M6 12





parametr modelu Znamionowy moment obrotowy
(NM)*
dopuszczalna ekscentryczność
(mm)*
dopuszczalny kąt ugięcia
(°)*
dopuszczalne odchylenie osiowe
(mm)*
maksymalna prędkość
obr/min
statyczna sztywność skrętna
(NM/rad)
moment bezwładności
(Kg.M
2)
Materiał tulei wału obróbka powierzchniowa waga
(g)
GRC-16x27 0,8 0,1 1,5 + 0,4 -1,2 9400 150 8,0x10-7 Stop aluminium o wysokiej wytrzymałości Zabieg anodowania 8
GRC-20x32 1,5 0,15 2 + 0,6 -1,8 7600 220 2,2x10-6 13
GRC-22,5x34 1,8 0,15 2 + 0,6 -1,8 6000 300 6,5x10-6 22
GRC-25x37 2,0 0,15 2 + 0,8 -1,8 6100 330 6,9x10-6 30
GRC-32x42 2,5 0,2 2 + 0,8 -2,5 4700 490 2,1x10-5 53
GRC-40x55 6,4 0,2 2 + 0,8 -2,5 4200 530 2,3x10-5 97
GRC-55x72 12 0,2 2 + 0,8 -2,5 3900 860 3,7x10-5 200
GRC-65x81 18 0,2 2 + 0,7 -2,5 3500 900 3,6x10-5 380
