Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GR55*57
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
waga: |
85g |
Nazwać: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
waga: |
85g |

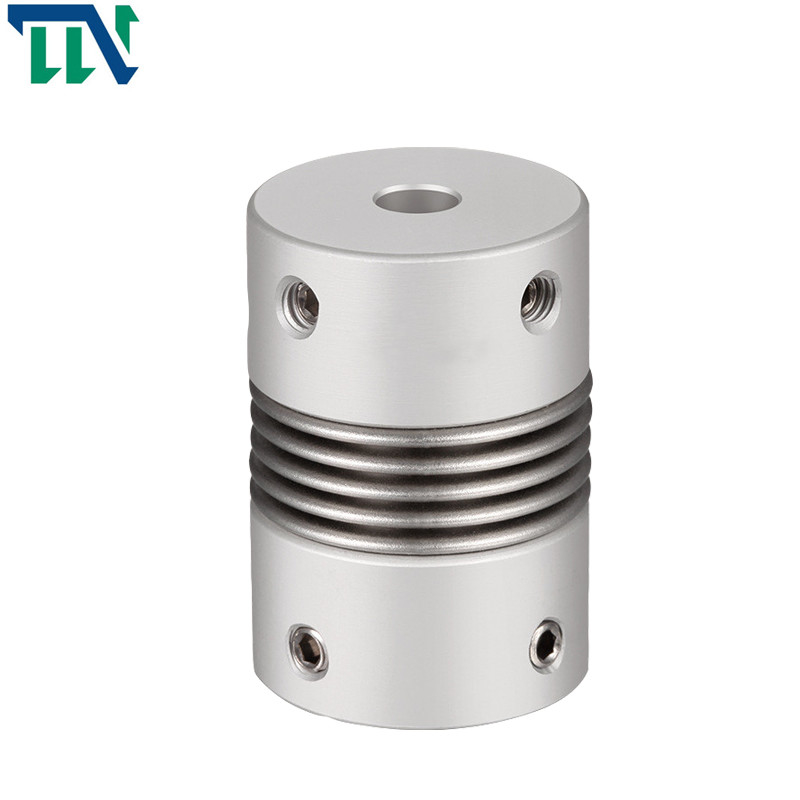

GR 55X57 M6 Śruba nastawcza z mieszkiem aluminiowym do sprzęgu mieszkowego do serwomotoru
Cechy produktów
1. Sprzęgło mieszkowe nie ma luzu i wysokiej czułości;
2. Wysoka elastyczność, lepsza ochrona sprzętu
3. Może pochłaniać wibracje i jednocześnie kompensować odchylenia promieniowe, kątowe i osiowe
4. Odporność na plamy olejowe i silna odporność na korozję
5. Sztywność skrętna, charakterystyka obrotu zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara jest dokładnie taka sama
6. Powszechnie stosowane w obrabiarkach CNC, tarczach indeksujących i innych maszynach przemysłowych
Parametry produktów
Rysunki produktów
wymiary produktu
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LI | L2 | L3 | N | F | M | moment dokręcania śrub (NM) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 0,7 |
| GR-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12,3 | 20,2 | 4,5 | M4 | 1,7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M4 | 1,7 |
| GR-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M5 | 4 |
| GR-40x51 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 51 | 9,5 | 6 | 20 | 34,5 | 5,5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6.25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8,9 | M6 | 7 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7,9x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2,0x10-6 | 13 | ||
| GR-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6,2x10-6 | 22 | ||
| GR-25x37 | 2,0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6,7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2,0x10-5 | 53 | ||
| GR-40x51 | 6,4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2,1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2,8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2,3x10-5 | 280 |
