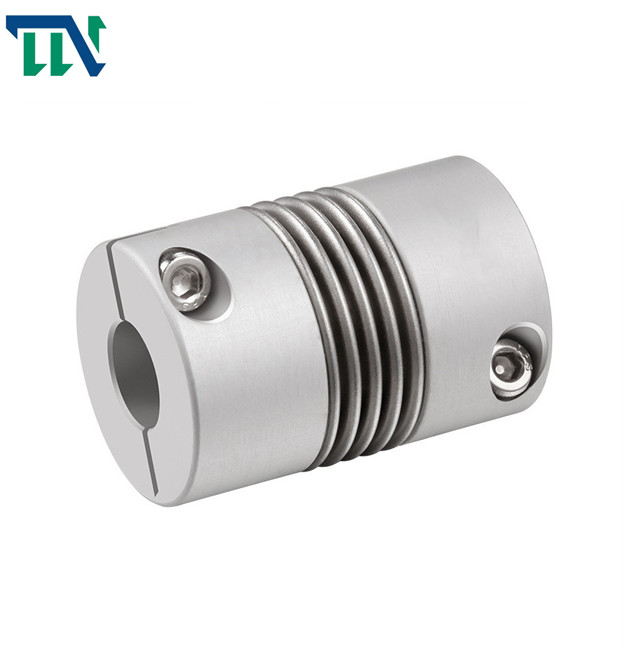

Mieszek silnika Zacisk sprzęgła wału do indeksowania silnika krokowego 32X42mm

Mieszek silnika Zacisk sprzęgła wału do indeksowania silnika krokowego 32X42mm

Mieszek silnika Zacisk sprzęgła wału do indeksowania silnika krokowego 32X42mm

Brand Name:	Tianniu
Model Number:	GRC 32*42
MOQ:	1 szt.
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO 9001

Nazwać:

Sprzęgło mieszkowe

Materiał:

Stal aluminiowa

Rozmiar otworu:

25mm

Gwarancja:

12 miesięcy

Materiał elastomerowy:

PA66

Obróbka powierzchniowa:

Utlenianie anodowe

Waga:

0,06 kg

Szczegóły pakowania:

Kartony wysyłka morska wysyłka samolotem 0,08-0,17 kg

Możliwość Supply:

10000 miesięcznie

Podkreślić:

sprzęgło wału silnika

,

sprzęgła mieszkowe ze stali nierdzewnej

,

złącze mieszkowe

Product Description

Stalowe mieszkowe sprzęgło wału zaciskowego stopniowane do enkodera

Wprowadzenie produktów

1. Sprzęgło mieszkowe nie ma luzu i wysokiej czułości;

2. Wysoka elastyczność, lepsza ochrona sprzętu

3. Może pochłaniać wibracje i jednocześnie kompensować odchylenia promieniowe, kątowe i osiowe

4. Odporność na plamy olejowe i silna odporność na korozję

5. Sztywność skrętna, charakterystyka obrotu zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara jest dokładnie taka sama

6. Powszechnie stosowane w obrabiarkach CNC, tarczach indeksujących i innych maszynach przemysłowych

Parametry produktów

Rysunki produktów

Mieszek silnika Zacisk sprzęgła wału do indeksowania silnika krokowego 32X42mm 0

wymiary produktu

parametr modelu	wspólna średnica otworu d1,d2	D	L	L1	L2	L3	N	F	M	moment dokręcania śrub (NM)
GRC-16x27	4,5,6,6.35,7,8	16	27	7,5	2	8	13,5	3	M2,5	1
GRC-20x32	5,6,6,35,7,8,9,9,525,10	20	32	7,2	2,8	12	18	3,5	M3	1,5
GRC-22,5x34	5,6,6.35,7,8,9,9.525,10,11,12	22,5	34	8.05	2,8	12,3	20,2	4,5	M3	1,5
GRC-25x37	6,6.35,7,8,9,9,9.525,10,12	25	37	9,5	3	12	20,2	4,5	M3	1,5
GRC-32x42	8,9,9,525,10,11,12,12,7,14,15	32	42	8	4	18	27,2	5,5	M4	2,5
GRC-40x55	8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20	40	55	11,5	6	20	34,5	6,5	M5	7
GRC-55x72	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	72	16,5	6	27	51,9	10	M6	12
GRC-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	10,5	M6	12

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr/min	statyczna sztywność skrętna (NM/rad)	moment bezwładności (Kg.M2)	Materiał tulei wału	obróbka powierzchniowa	waga (g)
GRC-16x27	0,8	0,1	1,5	+ 0,4 -1,2	9400	150	8,0x10-7	Stop aluminium o wysokiej wytrzymałości	Zabieg anodowania	8
GRC-20x32	1,5	0,15	2	+ 0,6 -1,8	7600	220	2,2x10-6			13
GRC-22,5x34	1,8	0,15	2	+ 0,6 -1,8	6000	300	6,5x10-6			22
GRC-25x37	2,0	0,15	2	+ 0,8 -1,8	6100	330	6,9x10-6			30
GRC-32x42	2,5	0,2	2	+ 0,8 -2,5	4700	490	2,1x10-5			53
GRC-40x55	6,4	0,2	2	+ 0,8 -2,5	4200	530	2,3x10-5			97
GRC-55x72	12	0,2	2	+ 0,8 -2,5	3900	860	3,7x10-5			200
GRC-65x81	18	0,2	2	+ 0,7 -2,5	3500	900	3,6x10-5			380
