Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GRC 20*32
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłka morska wysyłka samolotem 0,08-0,17 kg
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Waga: |
0,013 KG |
Nazwa: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Waga: |
0,013 KG |

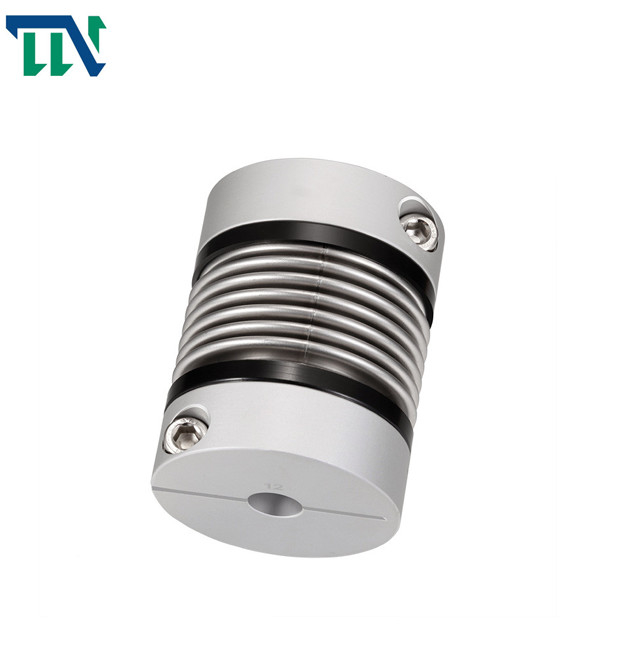

Stalowe mieszkowe sprzęgło wału zaciskowego stopniowane do enkodera
Wprowadzenie produktów
Łącznik mieszkowy wykorzystuje falistą cienkościenną rurę (mieszek) do bezpośredniego spawania lub łączenia z dwoma półzłączami w celu przeniesienia ruchu.Sprzęgło ma zalety prostej konstrukcji, małych gabarytów, wygodnej obróbki i instalacji oraz wysokiej dokładności transmisji.Stosowany jest głównie w precyzyjnych maszynach małej mocy i mechanizmach sterujących wymagających zwartej konstrukcji i wysokiej dokładności transmisji.
Elementem elastycznym sprzęgu mieszkowego są precyzyjne mieszki metalowe, które dzielą się na serie elastyczne i serie sztywne.Seria elastyczna charakteryzuje się dużą elastycznością i jest często wykorzystywana w mikro okazjach, takich jak enkodery i czujniki.Seria sztywna jest stosowana głównie w silnikach serwo, obrabiarkach CNC (centrach obróbczych) i innych okazjach.
Cechy produktów
> Materiał jest stopem aluminium, a mieszek środkowy wykonany jest ze stali nierdzewnej o doskonałej odporności na korozję
> Spawanie laserowe jest stosowane między mieszkiem a tuleją wału, z zerowym luzem obrotowym, odpowiednie do obrotu do przodu i do tyłu
> Struktura mieszków może skutecznie kompensować odchylenie promieniowe, kątowe i osiowe
> Zaprojektowany dla silnika krokowego z serwosilnikiem
> Sposób mocowania śruby zaciskowej
Parametry produktów
Rysunki produktów
wymiary produktu
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | L1 | L2 | L3 | N | F | M | moment dokręcania śrub (NM) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2,5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9,525,10,11,12,12,7,14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr./min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8,0x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2,2x10-6 | 13 | ||
| GRC-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6,5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6,9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2,1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2,3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3,6x10-5 | 380 |
