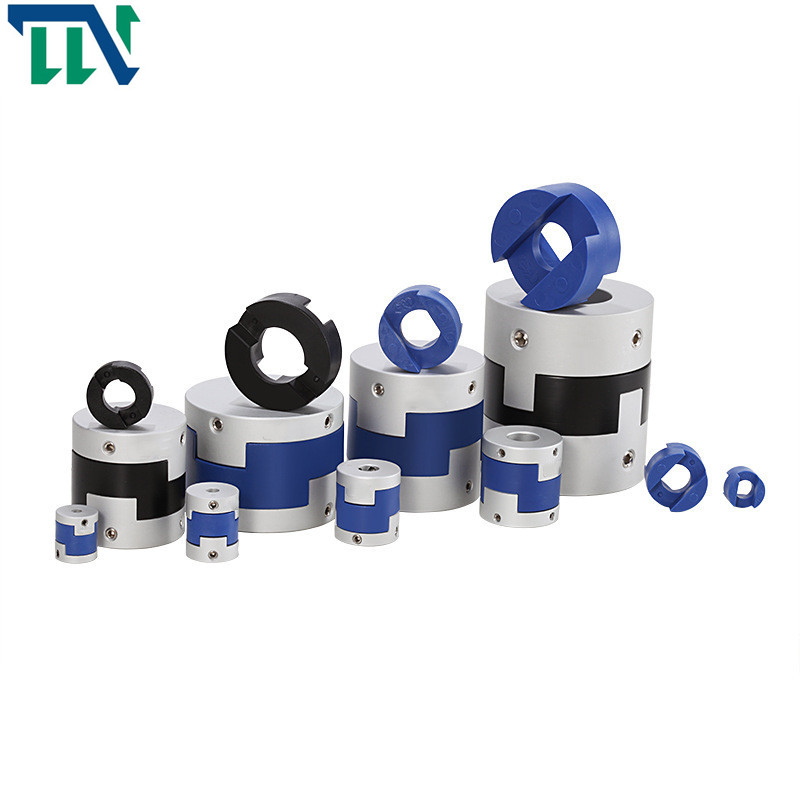

Zacisk sprzęgła do wału Oldham 20mmX25mm Spiekana aluminiowa szczęka M4

Brand Name:	Tianniu
Model Number:	GH 20*25
MOQ:	Negocjacja
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO9001-2005

Nazwać:

Sprzęgło wału Oldham

Materiał:

Stal aluminiowa

Wewnętrzna średnica:

16-70mm

Model:

Seria GH

Struktura:

Sprzęgło wału Oldham

Gwarancja:

12 miesięcy

Obróbka powierzchniowa:

Utlenianie anodowe

Elastyczny lub sztywny:

Elastyczny

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

10000 miesięcznie

Podkreślić:

Sprzęgło wału 20 mm

sprzęgło wału 25 mm

dostawca sprzęgła Oldham

Product Description

Sprzęgło wału typu GH 20 * 25 M3 Oldham do połączenia mechanizmu

Wprowadzenie do produktów

Sprzęgło wału odnosi się do sytuacji, w której dwie części urządzenia do przenoszenia mocy i wał obrotowy nie są ze sobą połączone podczas normalnego ruchu.Czasami jest również używany jako urządzenie zabezpieczające, zapobiegające nadmiernemu obciążeniu połączonych części i pełniące rolę zabezpieczenia przed przeciążeniem.

Sprzęgło typu Oldham zostało zaprojektowane tak, aby zaciskać się równomiernie wokół wału i zapewniać większą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.To są sprzęgła Oldham

Parametry produktów

Zacisk sprzęgła do wału Oldham 20mmX25mm Spiekana aluminiowa szczęka M4 0

Arkusz danych produkcyjnych

parametr modelu	wspólna średnica otworu d1,d2	D	L	LF	LP	F	M	moment dokręcania śrub (NM)
GH-16X18	4,5,6,6.35,7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6,35,7,8,9,9,525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9,525,10,11,12,12.7,14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9,525,10,11,12,12,7,14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9,525,10,11,12,7,14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr/min	statyczna sztywność skrętna (NM/rad)	moment bezwładności (Kg.M2)	Materiał tulei wału	Materiał odłamków	obróbka powierzchniowa	waga (g)
GH-16X18	0,7	0,8	3	± 0,2	9000	30	3,3x10-7	Stop aluminium o wysokiej wytrzymałości	PA 6 6	Zabieg anodowania	6
GH-20X25	1.2	1.2	3	± 0,2	7000	58	1,1x10-6				18
GH-25X28	2	1,6	3	± 0,2	6000	130	3,1x10-6				25
GH-32x33	4,5	2	3	± 0,2	4800	270	9,6x10-6				44
GH-40X35	9	2,4	3	± 0,2	3600	520	2,3x10-5				81
GH-45X46	12	2,8	3	± 0,2	3500	560	3,8x10-5				136
GH-50X38	19	2,6	3	± 0,2	3000	800	1,8x10-4				142
GH-55X57	22	3,3	3	± 0,2	2800	795	8,0x10-4				255
GH-63X47	19	3	3	± 0,2	2500	1200	8,3x10-4				320
GH-70X77	56	3,8	3	± 0,2	2500	1260	3,9x10-4				445
