Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GHC 45*46
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjacja
Cena: Negotiation
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |

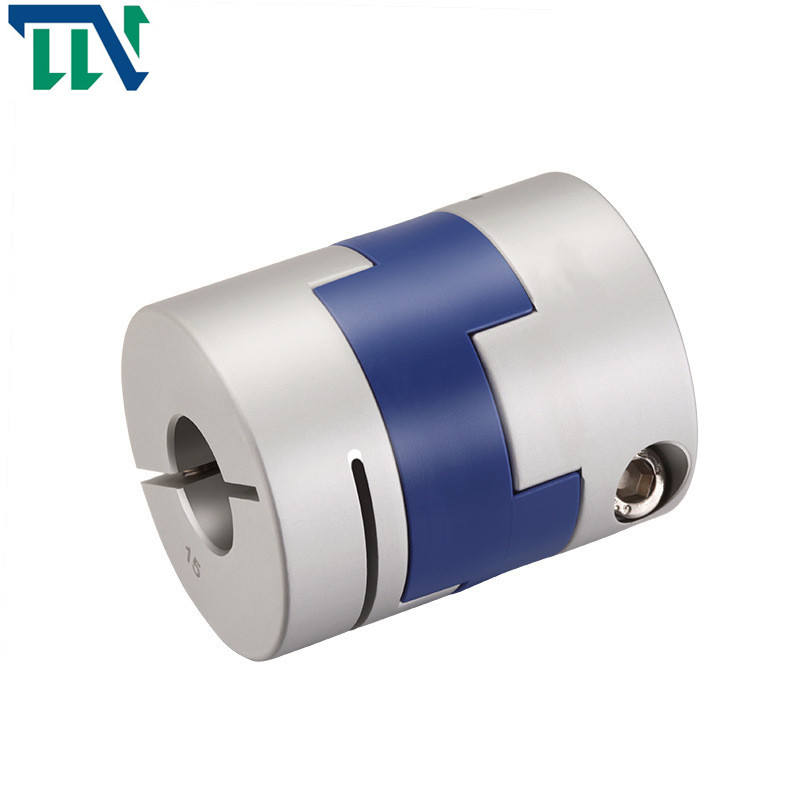

GHC 45X46 Sprzęgło krzyżowe wału zaciskowego do połączeń przemysłowych
Zalety
1. Środek złącza jest połączony z blokadą krzyżową
2. Zezwalaj na duże odchylenia promieniowe i kątowe
3. Zero luzów
4. Wysoka sztywność i czułość momentu obrotowego
5. Prosta konstrukcja, ochrona przed korozją oleju i izolacja punktowa
Skontaktuj się z nami, aby uzyskać więcej informacji!
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2,5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2,5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2,5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2,5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9,525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9,525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9,525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Zabieg anodowania | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
