Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GHC 20*22
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjacja
Cena: Negotiation
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |

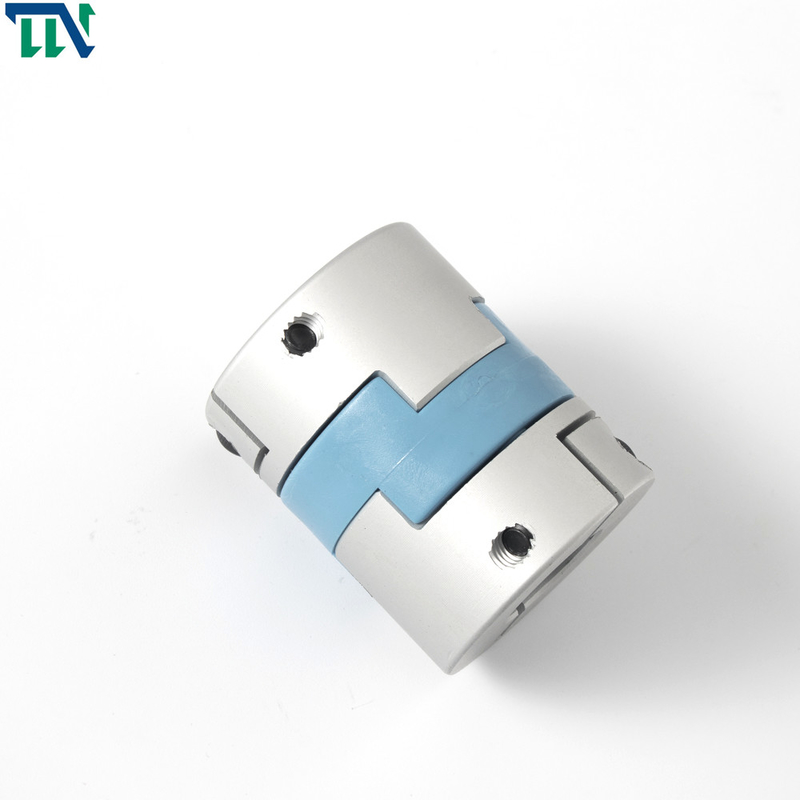

GHC 32X45 Elastyczne sprzęgło krzyżowe wału zaciskowego Oldham do mechanizmu
Wprowadzenie do produktów
Sprzęgło typu Oldham zaprojektowano tak, aby zaciskało się równomiernie wokół wału i zapewniało większą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.To są sprzęgła Oldhama.Zajmujemy się produkcją wszelkiego rodzaju sprzęgieł wałowych.Dopuszczalne są również złącza niestandardowe.
jego kształt jest lekki i wygodny w montażu, co oszczędza czas na przetwarzanie i produkcję przedsiębiorstw.Po drugie, jest odporny na korozję olejową i może być izolowany elektrycznie.Dostępne są różne elastomery suwakowe.Poślizg między tuleją wału a elementem pośrednim może powodować duże odchylenia promieniowe i kątowe.Specjalna konstrukcja wypukłości pośrodku może pełnić rolę wspierającą i umożliwiać duże odchylenia kątowe bez momentu zginającego, aby zminimalizować obciążenie osiowe
Zalety sprzęgła Oldham:
Przede wszystkim jego kształt jest lekki i łatwy w montażu, co pozwala zaoszczędzić czas na przetwórstwo i produkcję przedsiębiorstw.Po drugie, jest odporny na korozję olejową i może być izolowany elektrycznie.Dostępne są różne elastomery suwakowe.Poślizg między tuleją a elementem środkowym może tolerować duże odchylenia promieniowe i kątowe.Odchylenie kątowe nie generuje momentu zginającego, dzięki czemu obciążenie osiowe jest zminimalizowane.
Po drugie, konstrukcja jest prosta, zakres rozmiarów jest szeroki, moment bezwładności niewielki, użytkowanie wygodne i wygodne do oględzin.Doskonała odporność na korozję olejową i izolacja elektryczna minimalizują obciążenie osiowe spowodowane niewspółosiowością, a ślizganie między tuleją a środkiem może tolerować duże niewspółosiowości promieniowe i kątowe.
W porównaniu z innymi złączami, przede wszystkim swoim kształtem wygląda wyjątkowo lekko, a tego typu rzeczy najbardziej przyciągają wzrok, a suwak krzyżowy na środku ma różne kolory do wyboru, a do tego jest łatwy w montażu .To nie jest kłopotliwe.Najważniejszą rzeczą jest to, że może zaoszczędzić na konserwacji, a jednocześnie może być również izolowany od elektryczności, przeciwporostowy i antykorozyjny, a jego żywotność jest stosunkowo długa.Jest to bardzo ekonomiczne i odpowiednie sprzęgło
Zapraszamy do kontaktu z nami, aby uzyskać więcej informacji!
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2,5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2,5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2,5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2,5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9,525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9,525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9,525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Zabieg anodowania | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
