Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GHC 63*71
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjacja
Cena: Negotiation
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |

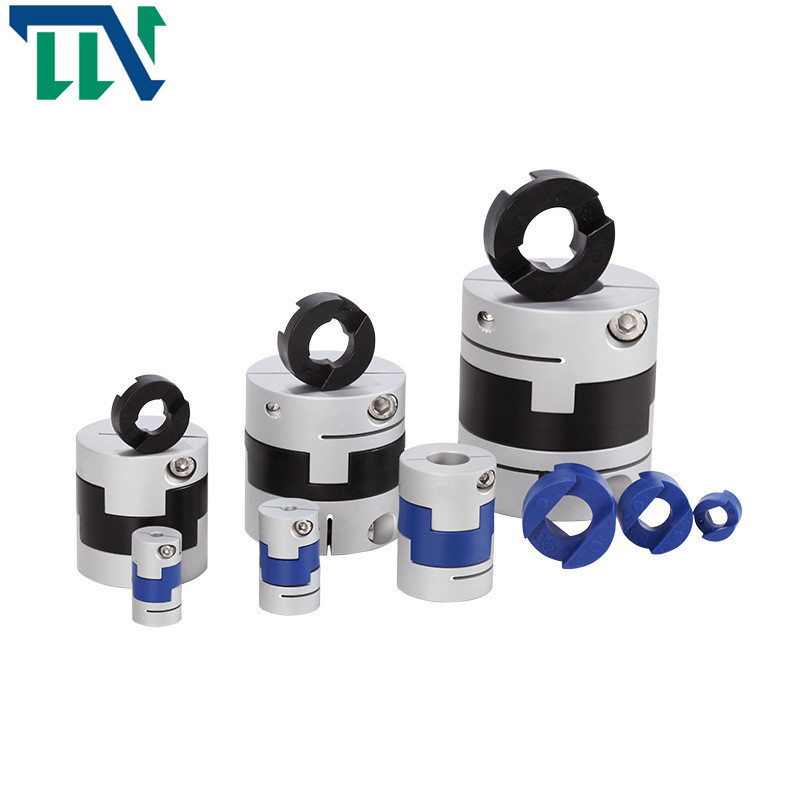

Sprzęgło wału GHC 63X71 z mocowaniem do połączenia przemysłowego
Wprowadzenie do produktów
Sprzęgło typu Oldham zaprojektowano tak, aby zaciskało się równomiernie wokół wału i zapewniało większą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.To są sprzęgła Oldhama.Zajmujemy się produkcją wszelkiego rodzaju sprzęgieł wałowych.Dopuszczalne są również złącza niestandardowe.
1. Środek złączki połączony jest suwakiem krzyżowym
2. Dozwolone są duże odchylenia promieniowe i kątowe
3. Zerowy luz huśtawki
4. Wysoka sztywność i czułość momentu obrotowego
5. Prosta konstrukcja, odporność na korozję olejową i izolacja punktowa
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2,5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2,5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2,5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2,5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9,525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9,525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9,525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Zabieg anodowania | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
